Artikel Nr. 41442
RECYFIX PLUS 100, Klasse A 15
Typ 010 mit Lochrost Ø 6 mm, Edelstahl, arretiert, 1,0 m

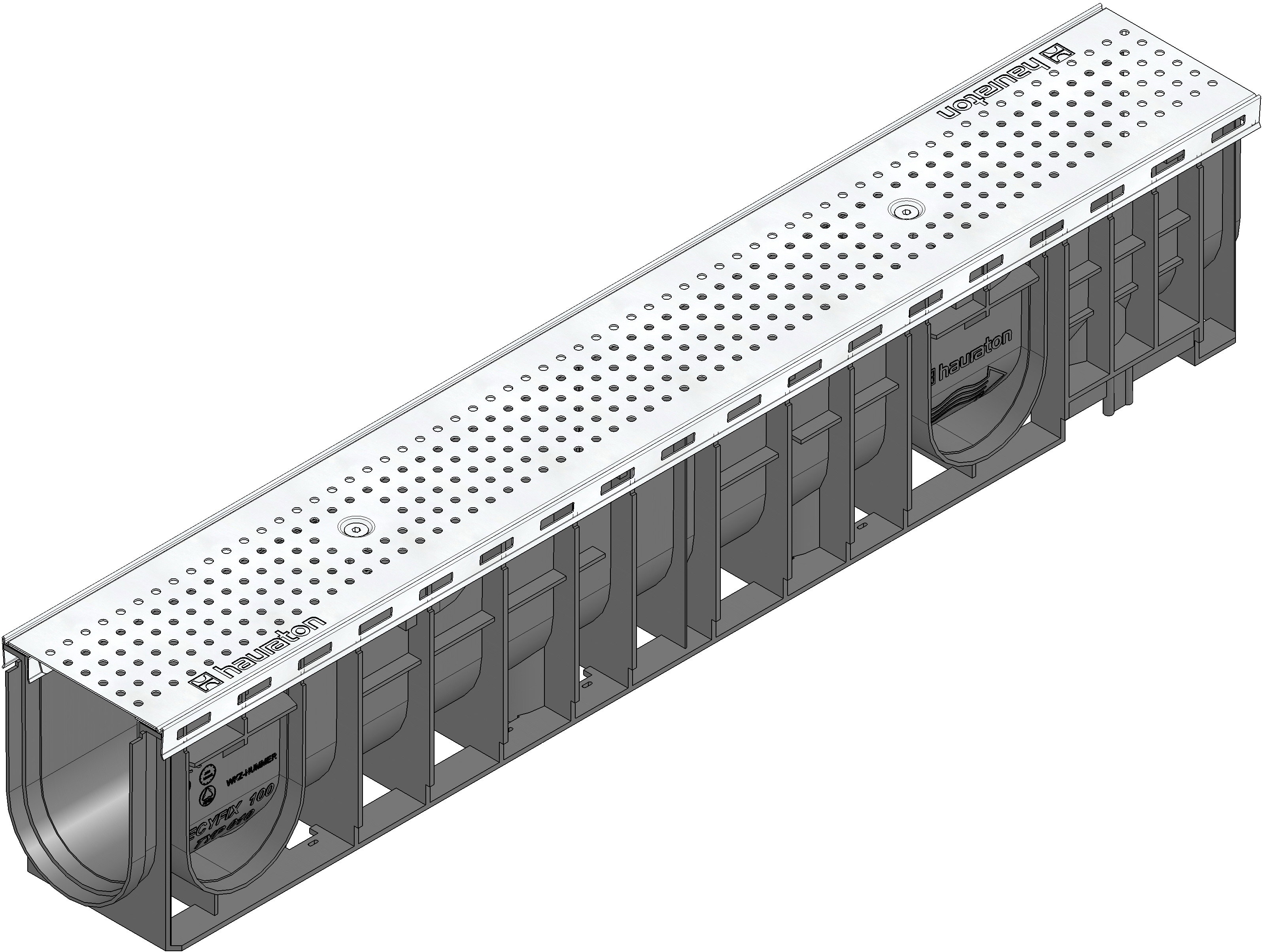

Produktdarstellung
Technische Zeichnung
Zeichnung
Zeichnung (CAD)
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
41442
Länge
1000 mm
Breite
147 mm
Höhe
186 mm
Einlegetiefe
3 mm
Gewicht
5.46 kg
Werkstoff
Edelstahl 1.4301, recyceltes Polypropylen, verstärktes Polyamid
Einlaufquerschnitt
100.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
142 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
Edelstahl 1.4301
Material Abdeckung
Edelstahl 1.4301
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS 100 Rinne Typ 010 mit Edelstahlzargen und Lochrost Ø 6 mm, Edelstahl, Kl. A 15, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS 100 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus Edelstahl CNS 1.4301, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Lochrost aus Edelstahl CNS 1.4301, Ø 6 mm, mit Arretierung, Belastungsklasse A 15 nach DIN 19580 /EN 1433, L/B/H 1000x147x186 mm, Art.Nr. 41442
Verpackungseinheit
42 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse A 15 - B 125, Typ 60, Typ 80
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - C 250, Typ 010
Zementestrich Klasse A 15 - C 250,
Beton Klasse C 250, Rinnenhöhe ≥ 150 mm
Pflaster Klasse C 250, Typ 60, Typ 80
Pflaster Klasse C 250, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - B 125, Typ 01, 010, 020
Asphalt Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Beton Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse C 250, Rinnenhöhe ≥ 134 mm
Einbauhinweis
