Artikel Nr. 40361
RECYFIX PLUS 100, Klasse C 250
Typ 01 mit Gussrost, SW 80/14 mm, schwarz, arretiert, 1,0 m

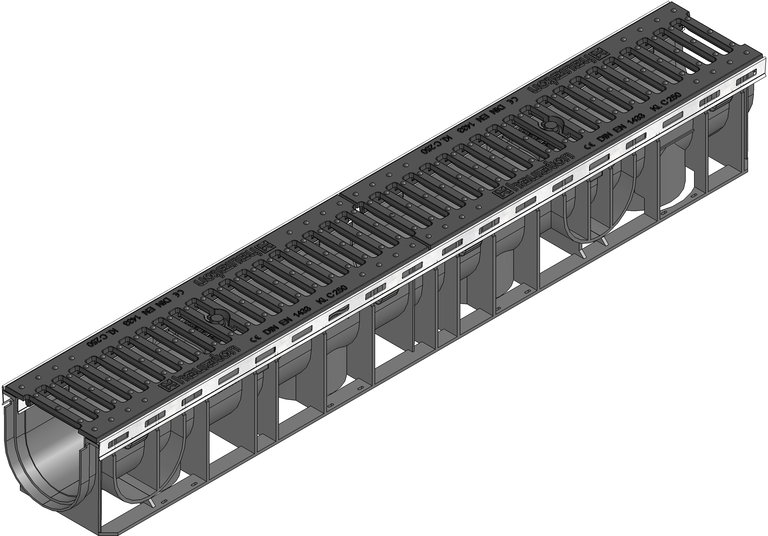

Produktdarstellung
Draufsicht
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
40361
Länge
1000 mm
Breite
147 mm
Höhe
135 mm
Einlegetiefe
6 mm
Gewicht
9.00 kg
Werkstoff
bandverzinkter Stahl, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt, verstärktes Polyamid
Einlaufquerschnitt
464.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
92 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
bandverzinkter Stahl
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 51130, DIN 19580, EN 16165
Vertriebstext
RECYFIX PLUS 100 Rinne Typ 01 mit verzinkten Stahlzargen und Gussrost SW 80/14 mm, schwarz, Kl. C 250, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS 100 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus verzinktem Stahl, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Gussrost aus Sphäroguss EN-GJS, SW 80/14 mm, schwarz, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, L/B/H 1000x147x135 mm, Art.Nr. 40361
Verpackungseinheit
49 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse A 15 - B 125, Typ 60, Typ 80
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - C 250, Typ 010
Zementestrich Klasse A 15 - C 250,
Beton Klasse C 250, Rinnenhöhe ≥ 150 mm
Pflaster Klasse C 250, Typ 60, Typ 80
Pflaster Klasse C 250, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - B 125, Typ 01, 010, 020
Asphalt Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Beton Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse C 250, Rinnenhöhe ≥ 134 mm
Einbauhinweis
