Artikel Nr. 40344
RECYFIX PLUS 100, PKW-befahrbar
Typ 01 mit Stegrost SW 80/9 mm, verzinkt, arretiert, 1,0 m

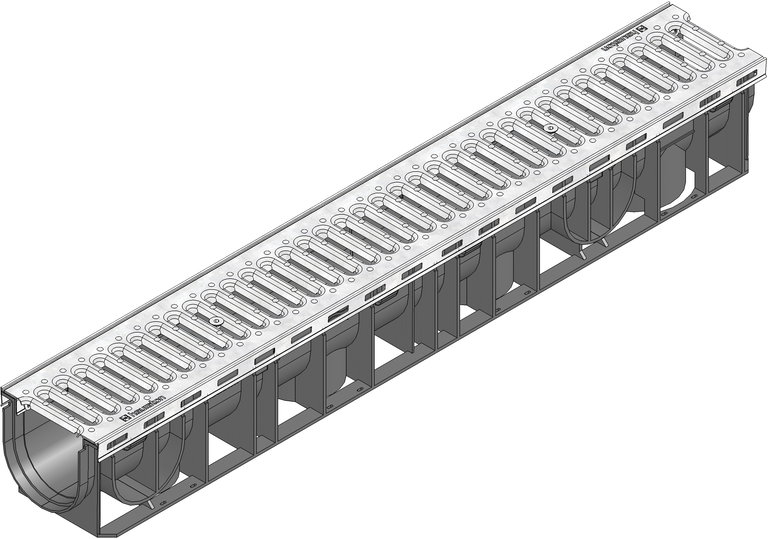

Produktdarstellung
Draufsicht
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
40344
Länge
1000 mm
Breite
147 mm
Höhe
135 mm
Einlegetiefe
3 mm
Gewicht
5.30 kg
Werkstoff
bandverzinkter Stahl, recyceltes Polypropylen, Stahl galvanisch verzinkt, verstärktes Polyamid
Einlaufquerschnitt
266.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
92 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
bandverzinkter Stahl
Material Abdeckung
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS 100 Rinne Typ 01 mit verzinkten Stahlzargen und Stegrost SW 80/9 mm, verzinkt, Pkw-befahrbar, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS 100 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus verzinktem Stahl, nach DIN 19580/EN 1433, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Stegrost SW 80/9 mm, aus verzinktem Stahl, Pkw-befahrbar, mit Arretierung, LxBxH 1000x147x135 mm, Art.-Nr. 40344
Verpackungseinheit
49 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse A 15 - B 125, Typ 60, Typ 80
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - C 250, Typ 010
Zementestrich Klasse A 15 - C 250,
Beton Klasse C 250, Rinnenhöhe ≥ 150 mm
Pflaster Klasse C 250, Typ 60, Typ 80
Pflaster Klasse C 250, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - B 125, Typ 01, 010, 020
Asphalt Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Beton Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse C 250, Rinnenhöhe ≥ 134 mm
Einbauhinweis
