Artikel Nr. 41406
RECYFIX PLUS 100, PKW-befahrbar
Typ 80 mit Stegrost SW 80/9 mm, Edelstahl, arretiert, 1,0 m

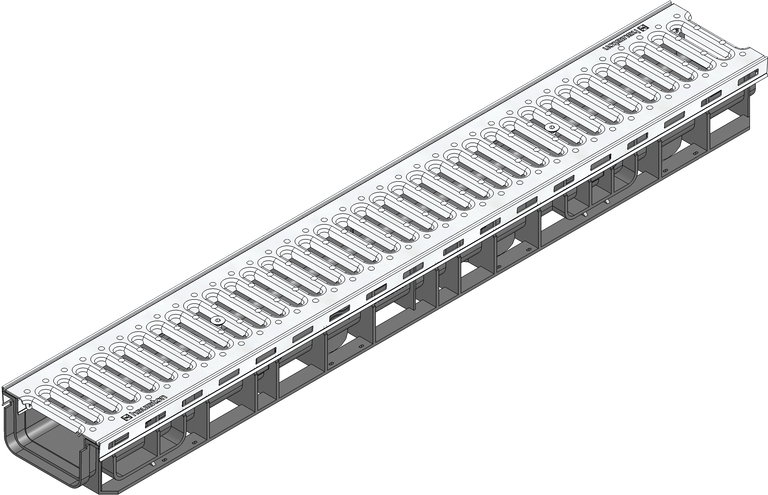

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
41406
Länge
1000 mm
Breite
147 mm
Höhe
80 mm
Einlegetiefe
3 mm
Gewicht
4.10 kg
Werkstoff
Edelstahl 1.4301, recyceltes Polypropylen, verstärktes Polyamid
Einlaufquerschnitt
266.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
55 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
Edelstahl 1.4301
Material Abdeckung
Edelstahl 1.4301
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS 100 Rinne Typ 80 mit Edelstahlzargen und Stegrost SW 80/9 mm, Edelstahl, Pkw-befahrbar, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS 100 Typ 80 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus Edelstahl CNS 1.4301, nach DIN 19580/EN 1433, mit senkrechter Anschlussmöglichkeit DN/OD 75, mit Stegrost SW 80/9 mm, aus Edelstahl CNS 1.4301, Pkw-befahrbar, mit Arretierung, LxBxH 1000x147x80 mm, Art.-Nr. 41406
Verpackungseinheit
88 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse A 15 - B 125, Typ 60, Typ 80
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - C 250, Typ 010
Zementestrich Klasse A 15 - C 250,
Beton Klasse C 250, Rinnenhöhe ≥ 150 mm
Pflaster Klasse C 250, Typ 60, Typ 80
Pflaster Klasse C 250, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - B 125, Typ 01, 010, 020
Asphalt Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Beton Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse C 250, Rinnenhöhe ≥ 134 mm
Einbauhinweis
