Artikel Nr. 42377
RECYFIX PLUS X 300, Klasse D 400
Typ 01 mit Gussrost SW 2x 128/18 mm, schwarz, 1,0 m

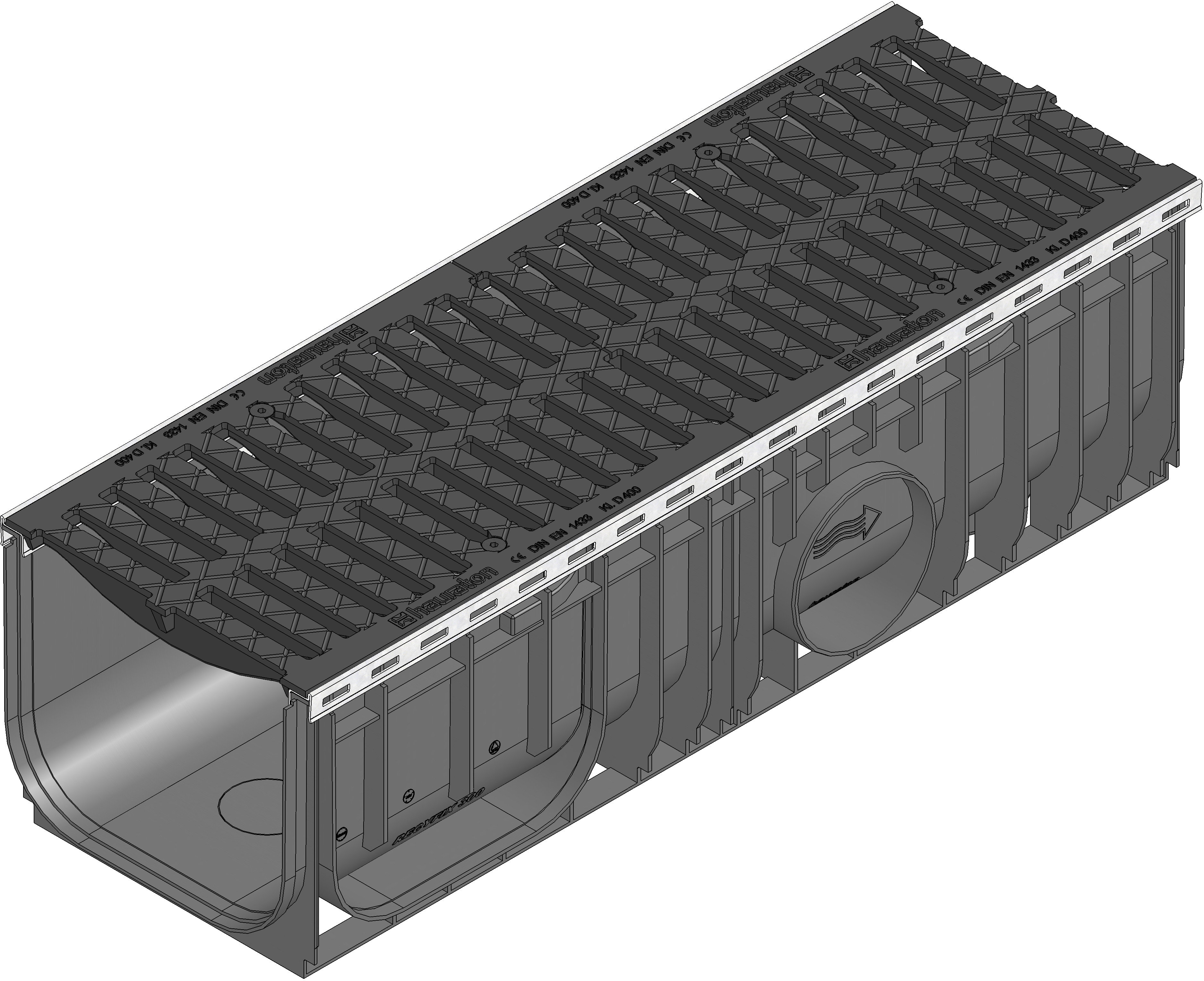

Produktdarstellung
Draufsicht
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
42377
Länge
1000 mm
Breite
349 mm
Höhe
294 mm
Einlegetiefe
6 mm
Gewicht
33.64 kg
Werkstoff
bandverzinkter Stahl, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
1096.0 cm²/m
Nennweite
300
Lichter Rinnenquerschnitt
730 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
bandverzinkter Stahl
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS X 300 Rinne Typ 01 mit verzinkten Stahlzargen und Gussrost SW 2 x 128/18 mm, PMR, schwarz, Kl. D 400, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS X 300 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus verzinktem Stahl, mit seitlicher (DN/OD 160) und und senkrechter Anschlussmöglichkeit (DN/OD 160/200), mit Gussrost aus Sphäroguss EN-GJS, PMR, SW 2x 128/18 mm, schwarz, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, L/B/H 1000x349x294 mm, Art.-Nr. 42377
Verpackungseinheit
9 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400,
Beton Klasse D 400,
Pflaster Klasse D 400,
Einbauhinweis
