Artikel Nr. 47137

RECYFIX PRO 150, Klasse C 250

Typ 01, mit Guss-Längsstabrost, SA 9 mm, KTL-beschichtet, arretiert, 0,5 m

Projektanfrage stellen Ausschreibungstexte

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Kontakt
Fragen?

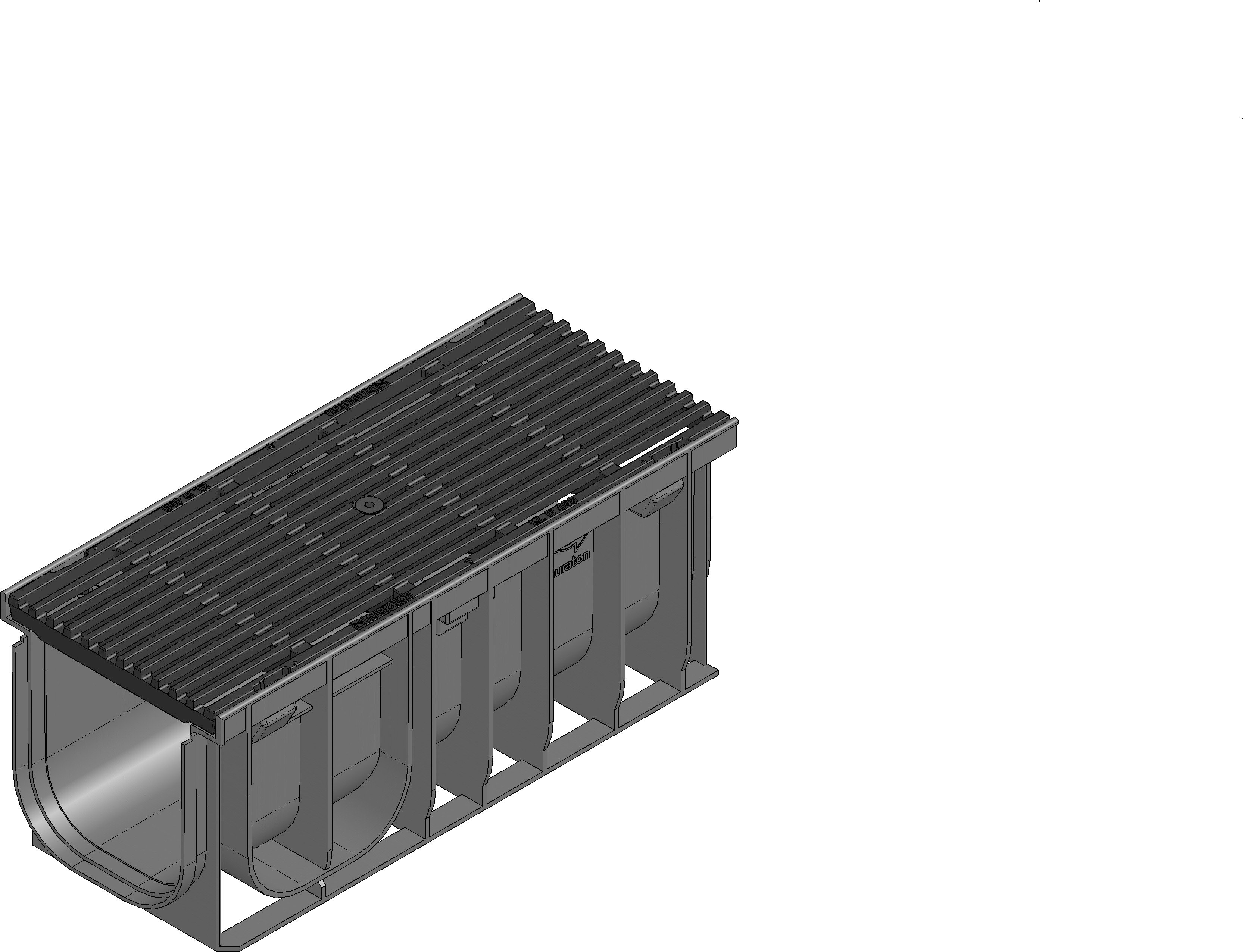

Produktdarstellung

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Produktdatenblatt

Technische Informationen und Masse
Artikel Nr.
47137
Länge
500 mm
Breite
212 mm
Höhe
210 mm
Einlegetiefe
20 mm
Gewicht
8.63 kg
Werkstoff
Gusseisen GJS 500-7 mit KTL-Beschichtung, recyceltes Polypropylen, Stahl schwarz verzinkt, verstärktes Polyamid
Einlaufquerschnitt
740.0 cm²/m
Nennweite
150
Lichter Rinnenquerschnitt
230 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PRO 150 Rinne Typ 01 mit integrierten Zargen aus Kunststoff, mit Guss-Längsstabrost Stababstand 9 mm, KTL-beschichtet, Kl. C 250, arretiert, 0,5 m
Produktbeschreibung
RECYFIX PRO 150 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit Guss-Längsstabrost aus Sphäroguss EN-GJS, Stababstand 9 mm, KTL-beschichtet, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, CE-konform, LxBxH 500x212x210 mm, Art.-Nr. 47137
Verpackungseinheit
50 Stück / Palette

Leistungserklärung

Ausschreibungstexte

Einbaubeispiel

Pflaster Klasse A 15, RECYFIX PRO 150, 200 Typ 115, RECYFIX NC 100 Typ 75

Einbaubeispiel

Wassergebundene Wegedecken Klasse A 15,

Einbaubeispiel

Asphalt Klasse A 15 - B 125, Typ 01, 010, 020

Einbaubeispiel

Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Wassergebundene Wegedecken Klasse A 15 - B 125,

Einbaubeispiel

Pflaster Klasse B 125, RECYFIX PRO 150, 200 Typ 115, RECYFIX NC 100 Typ 75

Einbaubeispiel

Beton Klasse A 15 - C 250, Flachrinne

Einbaubeispiel

Pflaster Klasse A 15 - C 250,

Einbaubeispiel

Pflaster Klasse C 250, Typ 115

Einbaubeispiel

Beton Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Asphalt Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Pflaster Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Asphalt Klasse A 15 - B 125, als Doppelstrang

Einbaubeispiel

Pflaster Klasse A 15 - C 250, als Doppelstrang

Einbaubeispiel

Asphalt Klasse C 250, als Doppelstrang

Einbaubeispiel

Beton Klasse C 250, als Doppelstrang

Einbaubeispiel

Einbauhinweis
