Artikel Nr. 47234

RECYFIX PRO 200, Klasse C 250

Typ 115, mit Guss-Längsstabrost, SA 9 mm, KTL-beschichtet, arretiert, 1,0 m

Projektanfrage stellen Ausschreibungstexte

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Kontakt
Fragen?

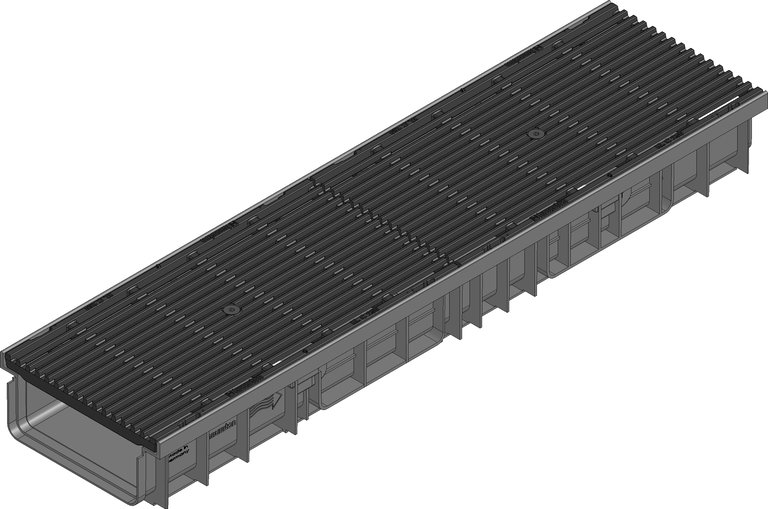

Produktdarstellung

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Draufsicht

Produktdatenblatt

Technische Informationen und Masse
Artikel Nr.
47234
Länge
1000 mm
Breite
262 mm
Höhe
115 mm
Einlegetiefe
20 mm
Gewicht
21.63 kg
Werkstoff
Gusseisen GJS 500-7 mit KTL-Beschichtung, recyceltes Polypropylen, Stahl galvanisch verzinkt, Stahl schwarz verzinkt
Einlaufquerschnitt
951.0 cm²/m
Nennweite
200
Lichter Rinnenquerschnitt
150 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PRO 200 Rinne Typ 115 mit integrierten Zargen aus Kunststoff, mit Guss-Längsstabrost Stababstand 9 mm, KTL-beschichtet, Kl. C 250, arretiert, 1 m
Produktbeschreibung
RECYFIX PRO 200 Typ 115 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 75/110, mit Guss-Längsstabrost aus Sphäroguss EN-GJS, Stababstand 9 mm, KTL-beschichtet, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, LxBxH 1000x262x115 mm, Art.-Nr. 47234
Verpackungseinheit
40 Stück / Palette

Leistungserklärung

Ausschreibungstexte

Einbaubeispiel

Pflaster Klasse A 15, RECYFIX PRO 150, 200 Typ 115, RECYFIX NC 100 Typ 75

Einbaubeispiel

Wassergebundene Wegedecken Klasse A 15,

Einbaubeispiel

Asphalt Klasse A 15 - B 125, Typ 01, 010, 020

Einbaubeispiel

Wassergebundene Wegedecken Klasse A 15 - B 125,

Einbaubeispiel

Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Pflaster Klasse B 125, RECYFIX PRO 150, 200 Typ 115, RECYFIX NC 100 Typ 75

Einbaubeispiel

Beton Klasse A 15 - C 250, Flachrinne

Einbaubeispiel

Pflaster Klasse A 15 - C 250,

Einbaubeispiel

Pflaster Klasse C 250, Typ 115

Einbaubeispiel

Beton Klasse D 400,

Einbaubeispiel

Beton Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Asphalt Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Pflaster Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Asphalt Klasse A 15 - B 125, als Doppelstrang

Einbaubeispiel

Pflaster Klasse A 15 - C 250, als Doppelstrang

Einbaubeispiel

Asphalt Klasse C 250, als Doppelstrang

Einbaubeispiel

Beton Klasse C 250, als Doppelstrang

Einbaubeispiel

Einbauhinweis
