Artikel Nr. 40146
RECYFIX STANDARD 150, Klasse B 125
Typ 01 mit Gitterrost, MW 30/30 mm, verzinkt, arretiert, 0,5 m

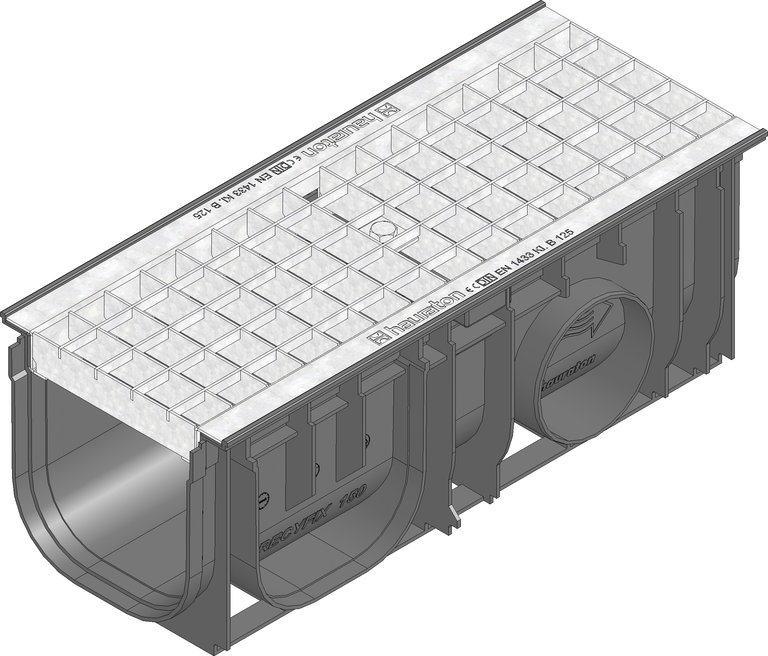

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
40146
Länge
500 mm
Breite
210 mm
Höhe
192 mm
Einlegetiefe
2 mm
Gewicht
3.90 kg
Werkstoff
feuerverzinkter Stahl, recyceltes Polypropylen, Stahl galvanisch verzinkt, verstärktes Polyamid
Einlaufquerschnitt
1237.0 cm²/m
Nennweite
150
Lichter Rinnenquerschnitt
225 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
feuerverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX STANDARD 150 Rinne Typ 01 mit Gitterrost MW 30/30 mm, verzinkt, Kl. B 125, arretiert, 0,5 m
Produktbeschreibung
RECYFIX STANDARD 150 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit Gitterrost aus verzinktem Stahl, MW 30/30 mm, aufliegend, mit Arretierung, Belastungsklasse A 15 - B 125 nach DIN 19580/EN 1433, LxBxH 500x210x192 mm, Art.-Nr. 40146
Verpackungseinheit
50 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse B 125, Typ 100
Zementestrich Klasse B 125 - C 250,
Pflaster Klasse C 250, Typ 100
Asphalt Klasse A 15 - B 125, Typ 01, 010, 020
Asphalt Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Beton Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse C 250, Rinnenhöhe ≥ 134 mm
Einbauhinweis
