Artikel Nr. 40665
RECYFIX STANDARD 200, Klasse C 250
Typ 010 mit GUGI-Guss-Gitterrost MW 15/25 mm, schwarz, arretiert, 1,0 m

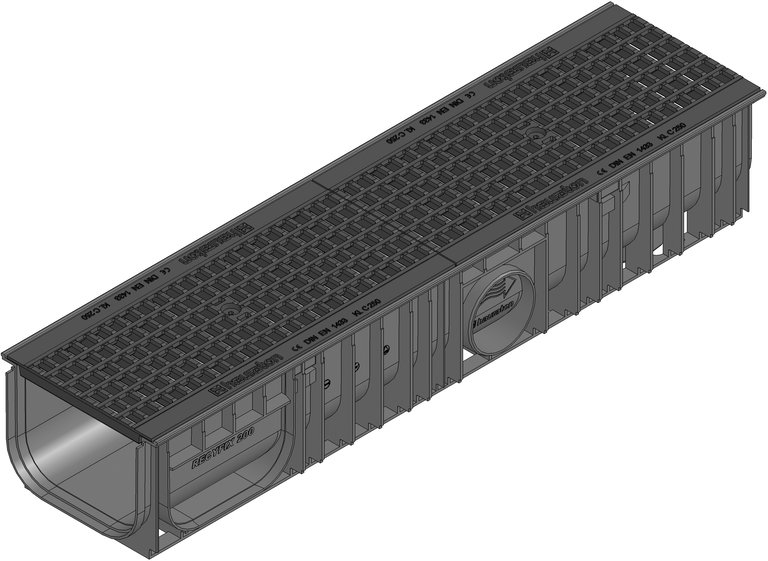

Produktdarstellung
Draufsicht
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
40665
Länge
1000 mm
Breite
256 mm
Höhe
185 mm
Einlegetiefe
6 mm
Gewicht
15.40 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl galvanisch verzinkt, Stahl schwarz verzinkt
Einlaufquerschnitt
836.0 cm²/m
Nennweite
200
Lichter Rinnenquerschnitt
294 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX STANDARD 200 Rinne Typ 010 mit GUGI-Guss-Gitterrost MW 15/25 mm, schwarz, Kl. C 250, arretiert, 1 m
Produktbeschreibung
RECYFIX STANDARD 200 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit seitlicher (DN/OD 110) und senkrechter Anschlussmöglichkeit (DN/OD 110/160), mit GUGI-Guss-Gitterrost aus Sphäroguss EN-GJS, MW 15/25 mm, schwarz, aufliegend, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, L/B/H 1000x256x185 mm, Art.Nr. 40665
Verpackungseinheit
20 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse B 125, Typ 100
Zementestrich Klasse B 125 - C 250,
Pflaster Klasse C 250, Typ 100
Asphalt Klasse A 15 - B 125, Typ 01, 010, 020
Asphalt Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Beton Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse C 250, Rinnenhöhe ≥ 134 mm
Einbauhinweis
