Étape 1 : calculer le débit à évacuer
Avant toute sélection produit, il faut estimer le débit de pointe à évacuer. Ce calcul repose sur trois données :
- La surface active (en m²), qui correspond à la surface réellement raccordée au caniveau.
- Le coefficient de ruissellement (C), qui dépend de la nature du revêtement : 0,90 à 0,95 pour un enrobé ou un béton lisse, 0,50 à 0,70 pour un pavage perméable ou semi-perméable, 0,20 à 0,40 pour une pelouse ;
- L’intensité pluviométrique (i), exprimée en l/s/ha, propre à la zone géographique et à la période de retour choisie (10, 20, 30 ans).
La formule rationnelle Q = C × i × A donne le débit instantané à prendre en compte.
À savoir : lorsque l’intensité i est exprimée en l/s/ha, la surface active A doit impérativement être convertie en hectares (ha) pour que le débit Q soit directement exprimé en l/s (1 ha = 10 000 m²).
Pour un parking de 1 000 m² en enrobé, dans une zone où l’intensité pluviométrique décennale atteint 200 l/s/ha, le débit à drainer s’élève à 18 l/s. Le calcul s’établit ainsi :
- C = 0,90 (enrobé)
- i = 200 l/s/ha
- A = 1 000 m² = 0,1 ha
- Q = 0,90 × 200 × 0,1 = 18 l/s
Cette valeur servira de base à la sélection du caniveau.
Étape 2 : intégrer la pente et la longueur de drainage
La pente longitudinale du caniveau ou pente naturelle de la chaussée dans laquelle il s’inscrit détermine la vitesse d’écoulement. Une pente comprise entre 0,5 % et 2 % est généralement recommandée pour assurer un auto-curage sans provoquer de vitesses excessives qui useraient le caniveau prématurément. En l’absence de pente naturelle, plusieurs solutions existent :
- Opter pour un caniveau à pente intégrée, dont le fond descend progressivement d’un élément à l’autre (idéal sur des linéaires longs et plats).
- Installer un caniveau à fond plat et accepter un écoulement légèrement plus lent, en compensant par une section plus large.
- Segmenter le tracé en plusieurs tronçons avec sorties intermédiaires vers le réseau.
La longueur hydraulique, c’est-à-dire la distance maximale que l’eau doit parcourir dans le caniveau avant d’atteindre un point de rejet, est un paramètre clé. Plus elle est longue, plus la section doit être généreuse pour absorber le débit cumulé.
Étape 3 : choisir la largeur en fonction du débit
Les fabricants fournissent pour chaque gamme des abaques hydrauliques croisant la pente, la longueur drainée et le débit. À titre indicatif, voici un ordre de grandeur pour s’orienter sur des caniveaux à fond plat avec pente naturelle de 0,5 % :
| Largeur nominale | Débit indicatif | Applications types |
| DN100 | Jusqu’à 10 l/s | Habitat individuel, terrasses, allées, parcs |
| DN150 | 15 à 25 l/s | Voiries légères, parkings, zones commerciales |
| DN200 | 25 à 45 l/s | Voiries urbaines, plateformes logistiques |
| DN300 | 50 à 100 l/s | Routes départementales, zones industrielles |
| DN400 / DN500 | > 100 l/s | Autoroutes, aéroports, sites portuaires |
Ces valeurs sont indicatives. Pour un calcul précis, HAURATON met à disposition un service de pré-étude hydraulique et des logiciels de dimensionnement adaptés à chaque projet.
Étape 4 : choisir la classe de charge selon la norme NF EN 1433
La norme européenne EN 1433, transposée en France en NF EN 1433, encadre la conception, les essais et le marquage des caniveaux hydrauliques destinés aux zones de circulation. Elle définit six classes de charge, exprimées en kilonewtons (kN) :
- A 15 (15 kN) : zones exclusivement piétonnes et cyclables ;
- B 125 (125 kN) : trottoirs, zones piétonnes, aires de stationnement privées et parkings à étages pour voitures ;
- C 250 (250 kN) : bordures de trottoirs, zones à faible trafic et parkings de zones commerciales ;
- D 400 (400 kN) : voiries urbaines et toutes chaussées circulées par les véhicules lourds ;
- E 600 (600 kN) : zones soumises à des charges intenses (cours industrielles, plateformes logistiques, quais) ;
- F 900 (900 kN) : aéroports, ports, sites soumis aux charges les plus extrêmes.
Le choix de la classe de charge doit anticiper les pires sollicitations prévisibles : un caniveau bordant un parking peut accidentellement supporter le passage d’un camion de livraison. Dans le doute, mieux vaut surclasser, le surcoût étant marginal au regard du coût d’une reprise.
Étape 5 : adapter le matériau au contexte
Le matériau du corps de caniveau influe sur la durabilité, la résistance et l’impact environnemental :

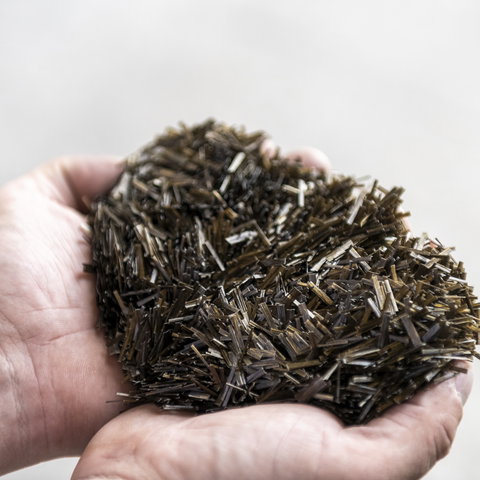

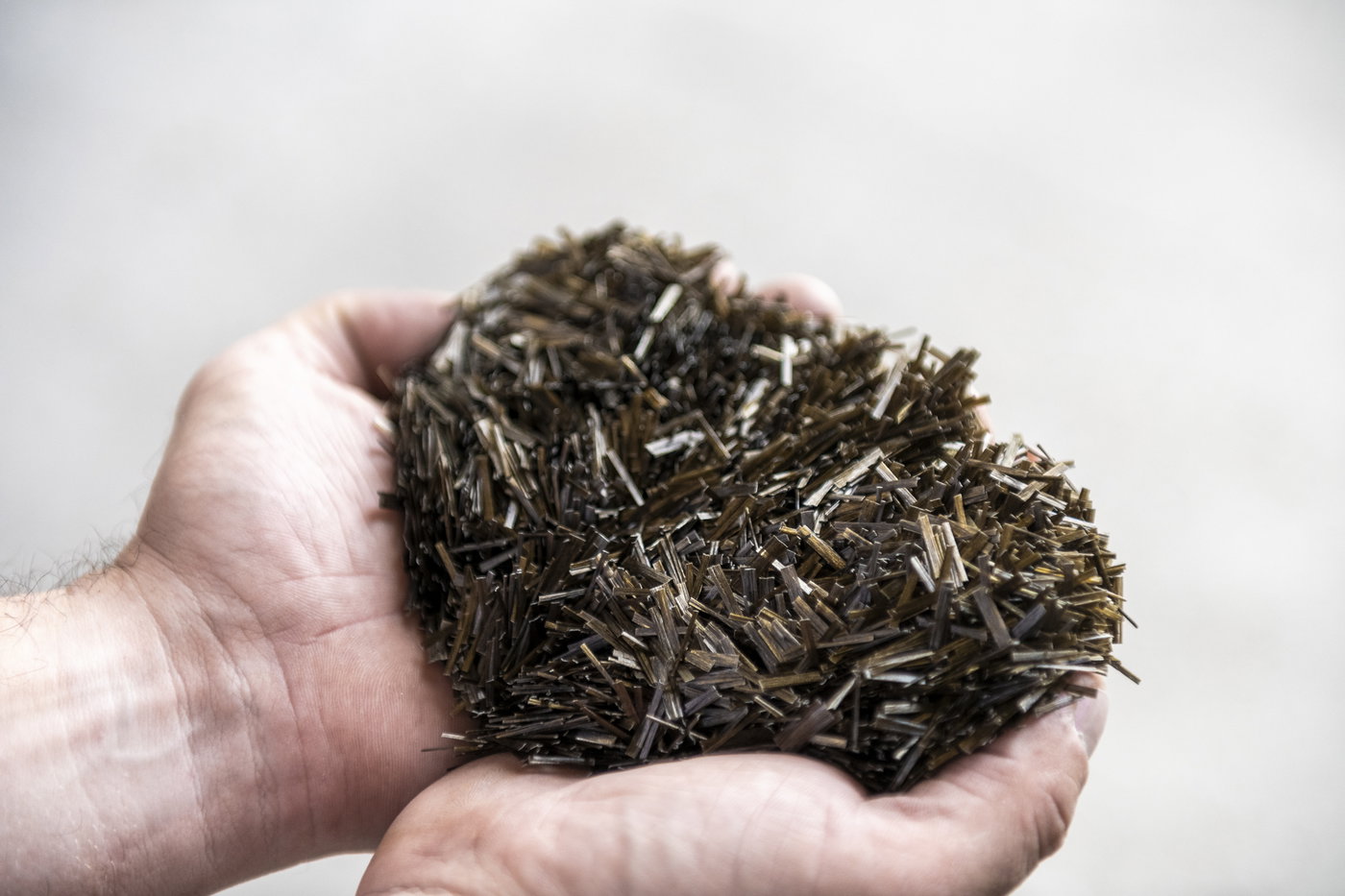

- Béton fibré (FASERFIX) : haute résistance mécanique, idéal pour les zones à forte sollicitation et les classes de charge D 400 à F 900.
- Béton BHP autoportant (XTREMFIX) : structure monolithique de type I selon NF EN 1433, ne nécessitant aucun berceau béton, posé directement sur lit de pose. Particulièrement adapté aux infrastructures lourdes, à l’exploitation intense, et aux manoeuvres sur l’axe des caniveaux.

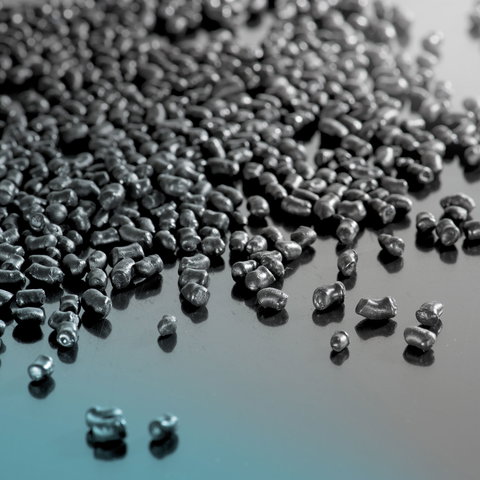

- Polypropylène recyclé (RECYFIX) : léger, recyclable à l’infini, résistant à la corrosion, au gel et aux sels de déneigement. Le caniveau polypropylène convient jusqu’à la classe C 250, voire D 400 selon les modèles.
L’erreur à éviter : oublier les sorties
Le dimensionnement ne se limite pas au caniveau lui-même. La capacité d’évacuation dépend aussi des avaloirs, des sorties latérales ou verticales et du diamètre des raccordements au réseau. Un caniveau parfaitement dimensionné mais raccordé à un tuyau sous-dimensionné se mettra en charge et débordera.
– Pour en savoir plus sur les erreurs à éviter absolument dans l’installation d’un caniveau
Comprendre les paramètres dimensionnels d’un caniveau
Le caniveau est le premier maillon de la chaîne d’évacuation des eaux pluviales. Ses dimensions conditionnent directement sa capacité à absorber un débit donné dans un temps imparti.
La largeur nominale (DN)

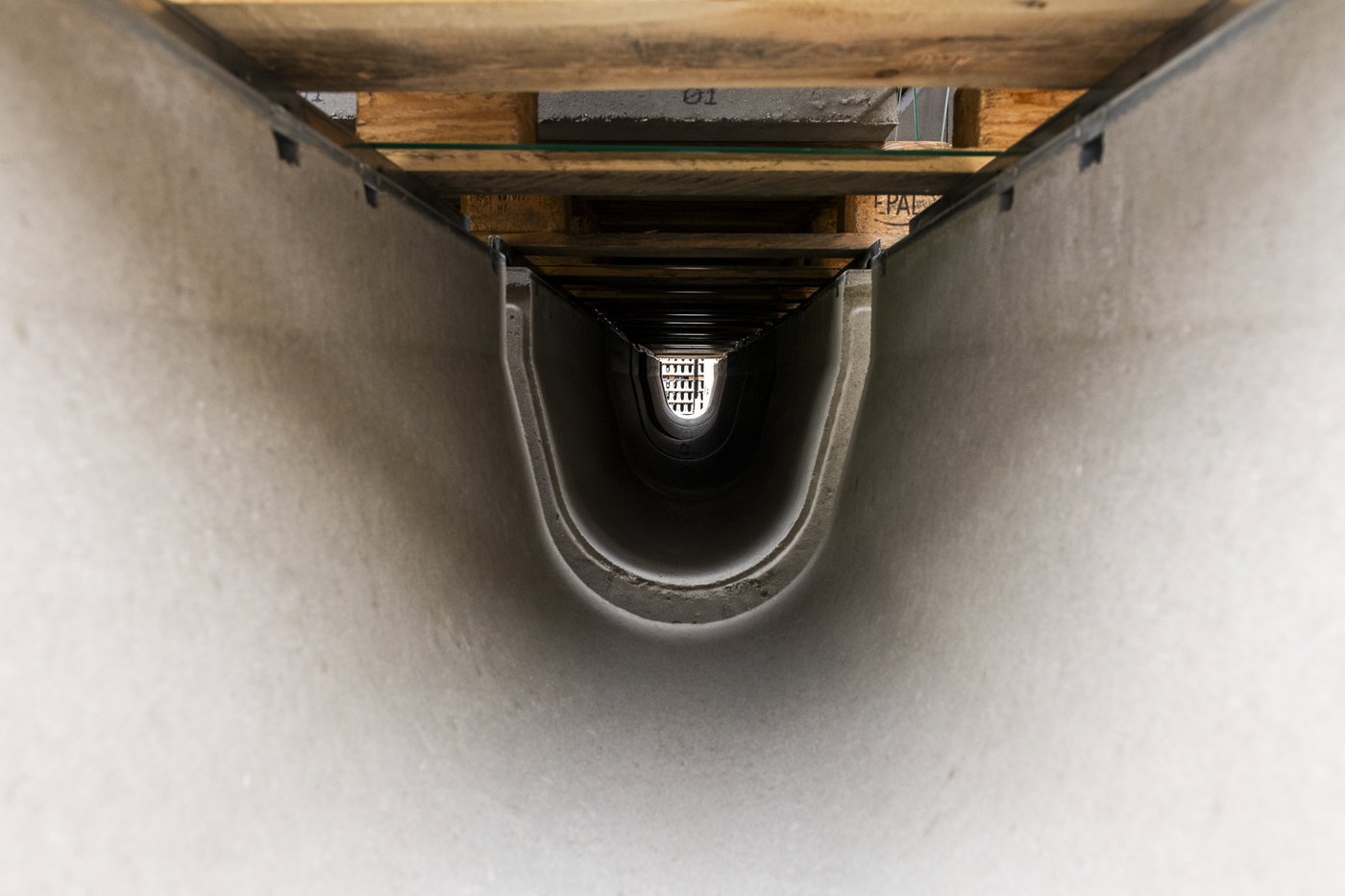

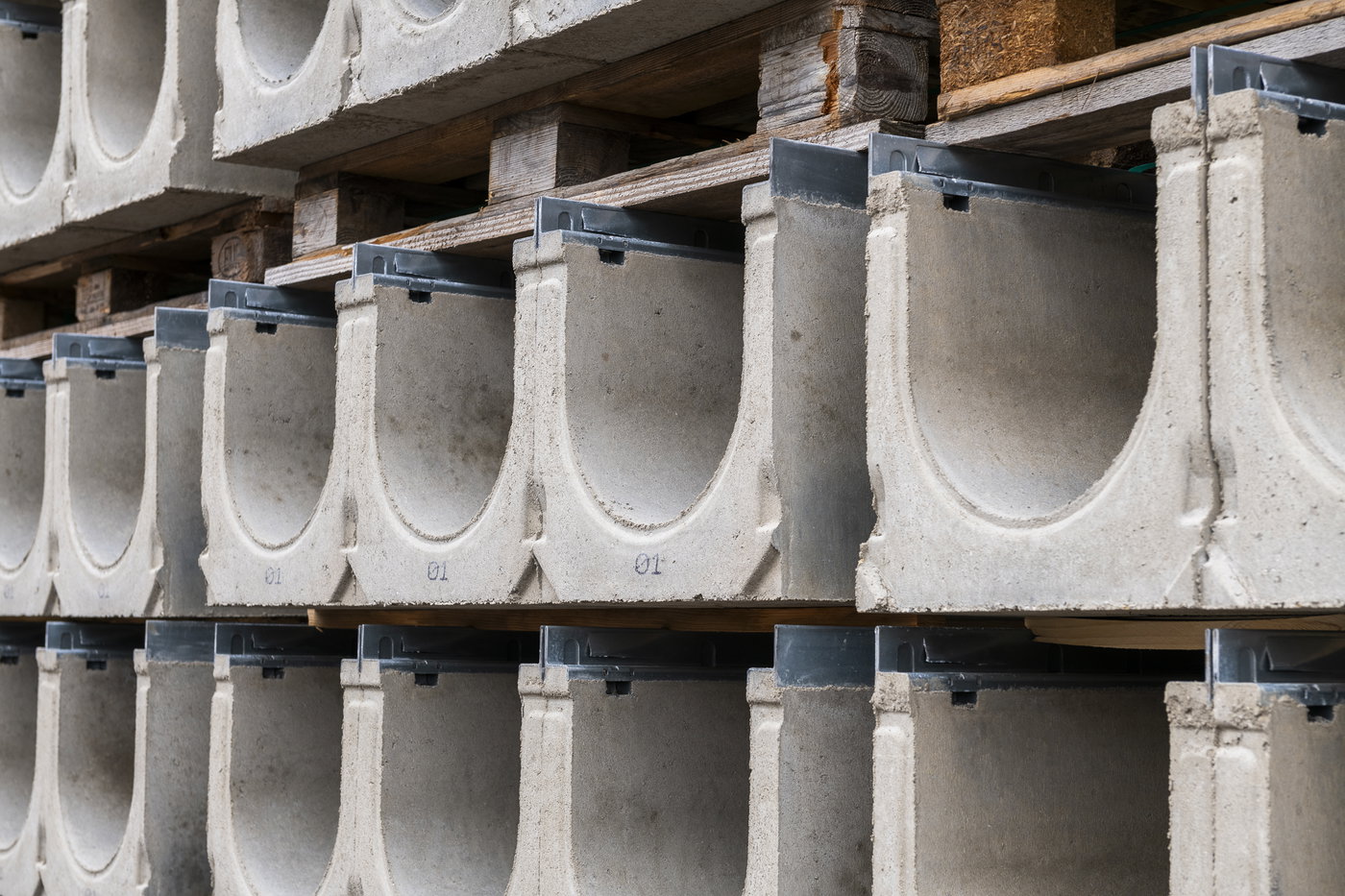

La largeur nominale, ou DN, désigne la largeur intérieure utile du caniveau. Chez HAURATON, les gammes couvrent l’ensemble des besoins, du DN100 au DN500 pour les caniveaux en béton fibré FASERFIX SUPER et du DN100 au DN300 pour les gammes en polypropylène recyclé RECYFIX. Plus la surface à drainer est étendue, plus la largeur nominale doit être importante. Cette largeur détermine également la section d’écoulement disponible et donc le débit maximal que le caniveau peut transporter.
La hauteur du corps
La hauteur du caniveau influence directement la capacité hydraulique et conditionne la profondeur de fouille. HAURATON décline ses caniveaux en plusieurs hauteurs, ce qui permet d’adapter le système à la nature du sol, à la profondeur du raccordement au réseau et au volume d’eau à transiter. Pour un même DN, un caniveau plus haut offre une section d’écoulement supérieure et augmente le débit transportable. Sur les chantiers à faible épaisseur d’aménagement, les caniveaux de faible hauteur permettent en revanche de drainer efficacement sans contraindre la fouille.
La capacité hydraulique
La capacité hydraulique correspond au débit maximal, exprimé en litres par seconde, que le caniveau peut évacuer en régime gravitaire. Elle dépend de la section d’écoulement, du coefficient de rugosité du matériau et de la pente longitudinale. Le polypropylène utilisé sur les gammes RECYFIX présente un coefficient de rugosité quasi optimal pour l’écoulement des eaux, ce qui réduit les pertes de charge et améliore l’évacuation. Le béton à hautes performances du XTREMFIX I-ROAD offre, lui, une surface ultra-lisse qui favorise une circulation optimale de l’eau, même à faible pente.
L’accompagnement HAURATON : un dimensionnement sur-mesure
Avec près de 70 ans d’expérience dans le drainage de surface, HAURATON met à disposition une équipe d’experts techniques et un bureau d’études capables d’analyser les contraintes d’un projet, de réaliser les calculs hydrauliques nécessaires et de proposer la solution la mieux adaptée. Le dimensionnement précis d’une ligne de caniveaux nécessite des données chantier (plans, surfaces, pluviométrie, contraintes de pose). C’est pourquoi nous vous invitons à solliciter un accompagnement personnalisé auprès de nos équipes pour obtenir une recommandation argumentée et économiquement optimisée.
Choisir les bonnes dimensions d’un caniveau, ce n’est pas seulement appliquer une formule. C’est combiner une analyse hydraulique rigoureuse, une bonne connaissance des contraintes de chantier et un choix de produit adapté. En vous appuyant sur l’expertise d’un fabricant comme HAURATON, vous garantissez à votre installation une performance durable, dimensionnée au juste besoin. Pour toute question ou demande d’étude, notre équipe est à votre disposition.
En résumé : la méthode en cinq étapes
Choisir les dimensions d’un caniveau performant suppose une démarche structurée :
● Calculer le débit à évacuer à partir de la surface active, du coefficient de ruissellement et de l’intensité pluviométrique locale ;
● Intégrer la pente et la longueur drainée ;
● Sélectionner la largeur nominale dans l’abaque du fabricant ;
● Vérifier la classe de charge selon la NF EN 1433 ;
● Et adapter le matériau au contexte technique et environnemental.
Une étude préalable, même rapide, permet de sécuriser le projet et d’éviter les coûteuses reprises liées à un sous-dimensionnement.
Besoin d’un appui sur votre projet ? Le bureau d’études HAURATON accompagne maîtres d’ouvrage, maîtres d’œuvre et entreprises dans le dimensionnement de leurs caniveaux : calcul hydraulique, choix produit, plans de pose et notices techniques.
