Cikkszám 48770
RECYFIX NC 100, terhelési osztály E 600
Típus 01 öntöttvas ráccsal, fekete, rácskiosztás 10mm, nyolcszorosan csavarozott
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

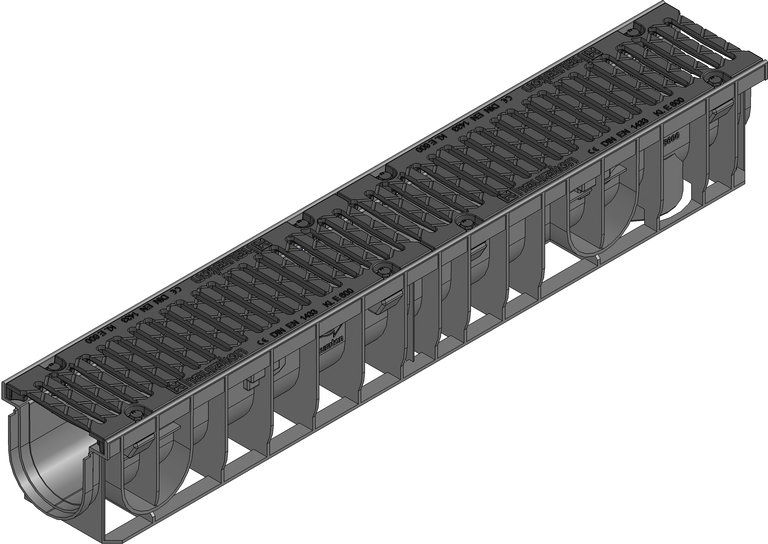

Termék kép
Metszet rajz
Rajzok (CAD)
Rajzok
Felülnézet
Adatlap
Műszaki információk és mérőszámok
Cikkszám
48770
Hossz
1000 mm
Szélesség
160 mm
Magasság
150 mm
Tömeg
10.70 kg
Anyag
horganyzott acél, fekete, Öntöttvas GJS 500-7, újrahasznosított, módosított polypropilén
Vízbelépési felület
426.0 cm²/m
Névleges átmérő
100
Nedvesített keresztmetszet
92 cm²
DIN EN 1433 alapján
M
Rinnenmaterial
újrahasznosított, módosított polypropilén
Alapanyag
Öntöttvas GJS 500-7
Vonatkozó szabványok
EN 1433, DIN 19580
Termék leírás
RECYFIX NC 100 Típus 01 - Folyóka alsó rész PE-PP újrahasznosított alapanyagból, integrált fémprofillal a rács fogadására, terhelési osztály A15-E600 a DIN 19580/EN 1433 szerint,függőleges csatlakozási lehetőség, öntöttvas ráccsal, gömbgrafitos öntvény EN-GJS, rácskiosztás 10mm, fekete, horizontális elmozdulás elleni védelemmel, nyolcszoros csavarrögzítéssel, H/SZ/M 1000x160x150 mm, Cikksz.:48770
Csomagolási egység (db/raklap)
49
Teljesítmény nyilatkozat
Kiíró szöveg
Beépítési útmutató
Beépítési példa
Térkő terhelési osztály A 15 - B 125
Aszfalt terhelési osztály A 15 - B 125
Térkő terhelési osztály A 15 - B 125
Beton terhelési osztály A 15 - C 250
Aszfalt terhelési osztály C 250
Térkő terhelési osztály C 250
Aszfalt terhelési osztály D 400 - E 600
Beton terhelési osztály D 400 - E 600
Térkő terhelési osztály D 400 - E 600
Aszfalt terhelési osztály A 15 - B 125
Aszfalt terhelési osztály C 250 - D 400
Beton terhelési osztály C 250 - D 400
Aszfalt terhelési osztály A 15 - B 125
Térkő terhelési osztály A 15 - C 250
Térkő terhelési osztály D 400
Aszfalt terhelési osztály E 600
Beton terhelési osztály C 250 - D 400
Aszfalt terhelési osztály C 250 - D 400
