Artikl br. 48770
RECYFIX NC 100, klasa opterećenja E 600
tip 01 s rešetkom od nodularnog lijeva s prorezima SW 10, pričvršćen s 8 vijaka

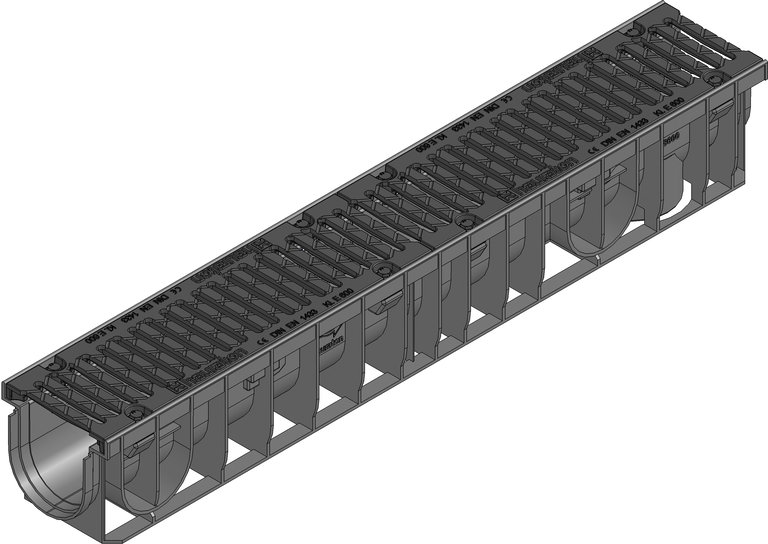

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Pogled odozgo
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
48770
Dužina
1000 mm
Širina
160 mm
Visina
150 mm
Einlegetiefe
20 mm
Masa
10.70 kg
Materijal
Lijevano željezo GJS 500-7, modificirani Polipropilen, Pocinčani čelik crni
Upojnost rešetke
426.0 cm²/m
Nazivna veličina
100
Poprečni presjek kanala
92 cm²
Tip prema HRN EN 1433
M
Materijal kinete
modificirani Polipropilen
Materijal rešetke
Lijevano željezo GJS 500-7
Norme
EN 1433, DIN 19580
Naziv proizvoda
RECYFIX NC tip 01 s rešetkom od nodularnog lijeva s prorezima SW 10, pričvršćen s 8 vijaka, 1000 mm, kanalica
Pakiranje
49
Izjava o svojstvima
Troškovničke stavke
Primjer ugradnje
Opločnik klasa D 400,
Asfalt klasa D 400 - E 600,
Beton klasa D 400 - E 600,
Opločnik klasa A 15 - B 125,
Cementirani pod klasa A 15 - C 250,
Opločnik klasa C 250,
Cementirani pod klasa D 400 - E 600,
Asfalt klasa A 15 - B 125,
Opločnik klasa A 15 - C 250,
Opločnik klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Asfalt klasa C 250 - D 400,
Beton klasa E 600,

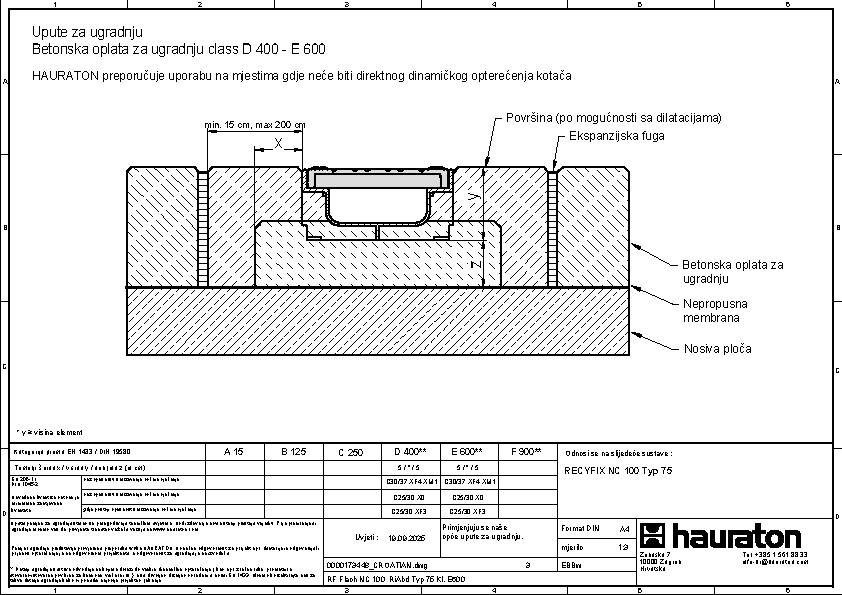

Upute za ugradnju
