DRAINFIX CLEAN

Filtersubstratrinnen für die effektive Regenwasserbehandlung.

Unsere Lösung – Ihr Nutzen mit DRAINFIX CLEAN

Die Filtersubstratrinne DRAINFIX CLEAN ist eine multifunktionale Entwässerungslösung, die Niederschlagswasser sammelt, filtert und ableitet. Das System besteht aus dem Filtersubstrat CARBOTEC 100 sowie einer Entwässerungsrinne mit Drainagerohr. Je nach Belastungsart können verschiedene FASERFIX bzw. RECYFIX Varianten genutzt werden. Die Filtersubstratrinnen sind für Belastungen bis Klasse F 900 ausgelegt.

Maximale Planungs- und Rechtssicherheit: DIBt-zugelassen (Z-84.2-7) und planbar nach DWA-A 138-1 für die Einleitung ins Grundwasser (Vollstromverfahren)- für sichere Genehmigungen und einen dauerhaft stabilen Betrieb.
Extrem hoher Schadstoffrückhalt: 95 % Rückhalt von Feinstpartikeln (AFS63) gemäß DWA-M 179-1 – zuverlässiger Schutz von Boden und Grundwasser, auch bei hoher Verkehrsbelastung.
Mehr nutzbare Fläche trotz dichter Bebauung: Geringer Flächenbedarf ermöglicht den Einsatz in stark bebauten und befahrenen Bereichen – inklusive Schwerlastverkehr – und schafft zusätzliche nutzbare Baufläche gegenüber Versickerungsmulden.
Deutlich reduzierte Betriebs- und Wartungskosten: Erste Wartung in der Regel erst nach 10 Jahren (standortabhängig), Substratstandzeit bis zu 40 Jahre – minimaler Aufwand bei maximaler Wirtschaftlichkeit.
Keine stehenden Wasserflächen: Trockenfallende Filtersubstratrinne verhindert Dauereinstau und vermeidet Geruchsbelästigung sowie Insektenbrutstätten.
Ganzjährig zuverlässig einsetzbar: Frost- und tausalzbeständige Rinne und Filtersubstrat gewährleisten einen sicheren Betrieb unabhängig von Witterung und Jahreszeit.

Regenwasserbehandlung: Voll- oder Teilstrom?

DRAINFIX CLEAN ermöglicht sowohl die Vollstrom- als auch die Teilstrombehandlung und lässt sich an Einleitpfad, wasserrechtliche Anforderungen und hydraulische Belastung anpassen.

Erfahren Sie, wie sich beide Verfahren unterscheiden, welche Rahmenbedingungen jeweils gelten und welche Vorgaben bei der Planung und Auslegung zu berücksichtigen sind.

Mehr zu den unterschiedlichen Bemessungsmethoden

DRAINFIX CLEAN Produkte

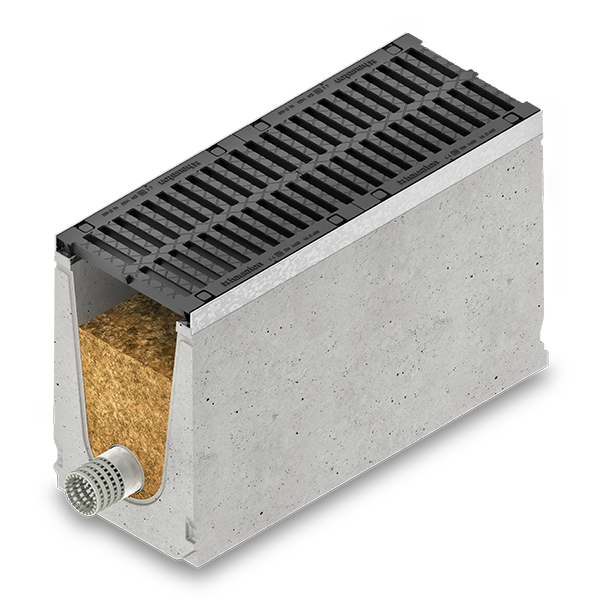

DRAINFIX CLEAN FSU Rinne mit CARBOSORP Filtersubstrat

DRAINFIX CLEAN ÖNORM

Effiziente Regenwasserbehandlung für stark bebaute und befahrene Bereiche

DRAINFIX CLEAN FSU

Regenwasserbehandlung für stark befahrene Bereiche

DRAINFIX CLEAN RNC

Stabile Kunststoffrinne zur Regenwasserbehandlung für mittlere Belastungen

DRAINFIX CLEAN Produkte
Attribute	DRAINFIX CLEAN ÖNORM	DRAINFIX CLEAN FSU	DRAINFIX CLEAN RNC
Belastungsklasse nach EN 1433
Belastungsklasse nach EN 1433	Belastungsklasse nach EN 1433: bis F 900	Belastungsklasse nach EN 1433: bis F 900	Belastungsklasse nach EN 1433: bis D 400
Überfahrungsfrequenz
Überfahrungsfrequenz	Überfahrungsfrequenz: 4 out of 6	Überfahrungsfrequenz: 4 out of 6	Überfahrungsfrequenz: 3 out of 6
Belastungsdynamik
Belastungsdynamik	Belastungsdynamik: 4 out of 6	Belastungsdynamik: 4 out of 6	Belastungsdynamik: 3 out of 6
Nennweite \| Systemgröße
Nennweite \| Systemgröße	Nennweite \| Systemgröße: 300, 400, 500	Nennweite \| Systemgröße: 300, 400, 500	Nennweite \| Systemgröße: 400
Material des Rinnenunterteils
Material des Rinnenunterteils	Material des Rinnenunterteils: Faserbewehrter Beton	Material des Rinnenunterteils: Faserbewehrter Beton	Material des Rinnenunterteils: Polypropylen (PP), bis zu 93 % recycelter Kunststoff*
Zargensystem
Zargensystem	Zargensystem: Verzinkte Stahl- oder Guss-Zarge mit 40 x 40 mm Einlegetiefe	Zargensystem: Verzinkte Stahl- oder Guss-Zarge mit 40 x 40 mm Einlegetiefe	Zargensystem: Kunststoff-Zarge 20 x 20 mm Einlegetiefe
Filtersubstrat
Filtersubstrat	Filtersubstrat: CARBOSORP	Filtersubstrat: CARBOTEC 100	Filtersubstrat: CARBOTEC 100
Zulassung
Zulassung	Zulassung: ÖNORM B2506:3 2018-07-15	Zulassung: Allgemeine Bauartgenehmigung DIBt	Zulassung: Allgemeine Bauartgenehmigung DIBt
Zertifikat
Zertifikat	Zertifikat: N 002182	Zertifikat: Z-84.2-7	Zertifikat: Z-84.2-7
Substratbedarf (l/m)
Substratbedarf (l/m)	Substratbedarf (l/m): 69 bis 150	Substratbedarf (l/m): 44 bis 86	Substratbedarf (l/m): 93
Max. Rinnen-Einstauhöhe (cm)
Max. Rinnen-Einstauhöhe (cm)	Max. Rinnen-Einstauhöhe (cm): 16,2 bis 18,5 cm	Max. Rinnen-Einstauhöhe (cm): 8,5 bis 28	Max. Rinnen-Einstauhöhe (cm): 19
Filterfläche (m2/lfm)
Filterfläche (m2/lfm)	Filterfläche (m2/lfm): 0,27 bis 0,49	Filterfläche (m2/lfm): 0,25 bis 0,47	Filterfläche (m2/lfm): 0,3 bis 0,4
Maximale anschliessbare Kfz-Verkehrsfläche (m2/lfm)
Maximale anschliessbare Kfz-Verkehrsfläche (m2/lfm)	Maximale anschliessbare Kfz-Verkehrsfläche (m2/lfm): bis 49,0	Maximale anschliessbare Kfz-Verkehrsfläche (m2/lfm): bis 31,0	Maximale anschliessbare Kfz-Verkehrsfläche (m2/lfm): bis 26,6
Spezielle Merkmale
Spezielle Merkmale	Spezielle Merkmale: – Schraubloser Schnellverschluss SIDE-LOCK – 16-fache Fixierungsmöglichkeit der Abdeckung pro Meter	Spezielle Merkmale: – Schraubloser Schnellverschluss SIDE-LOCK – 16-fache Fixierungsmöglichkeit der Abdeckung pro Meter	Spezielle Merkmale: – Geringes Gewicht – Selbstzentrierende Schraube –> findet automatisch die richtige Position – Rinnenkörper aus Polypropylen kann vor Ort einfach bearbeitet werden

* Zertifiziert mit dem deutschen Umweltzeichen Blauer Engel

Einfacher und kostengünstiger Betrieb

DRAINFIX CLEAN ist eine dezentrale Regenwasserbehandlungsanlage, die einen kostengünstigen und aufwandsarmen Betrieb sichert.

Die Inspektion

Jährlich werden Sichtkontrollen auf Überstau, Substrathöhe und Vegetation empfohlen. Bei Bedarf können herauswachsende Pflanzen abgemäht werden. Gehölzpflanzen sollte man zum Schutz der Anlage entfernen. Eine technische Inspektion ist spätestens nach 10 Jahren fällig und besteht aus der Überprüfung der Durchlässigkeit und der Schadstoffsättigung.

Gut zu wissen: Sind die Prüfkriterien erfüllt, kann die Anlage weitere 10 Jahre ohne Wartung betrieben werden.

Die Wartung

Eine Wartung fällt nur an, wenn der Retentionsraum zu 1/3 verfüllt oder die Durchlässigkeit reduziert ist. Sie beinhaltet lediglich das Abschälen des Filterkuchens. Ein Austausch des gesamten Filters ist erst nach 40 Jahren oder im Havariefall notwendig.

Der RinnenWächter von RX-WATERTEC erfasst die Auslastung und Leistungsfähigkeit von Entwässerungsrinnen. Sensorik erkennt Blockaden sowie Funktionsstörungen frühzeitig und macht Abweichungen zwischen Soll- und Ist-Zustand sichtbar. Auf dieser Basis können Benachrichtigungen bei Auffälligkeiten ausgelöst werden.
Dies unterstützt eine vorausschauende Betriebsüberwachung, senkt das Überflutungsrisiko und trägt dazu bei, Wartungsmaßnahmen planbar zu gestalten sowie ungeplante Einsätze zu reduzieren.

Weitere Informationen zu intelligenter Sensorik

Einbau der Filteranlage

Das DRAINFIX CLEAN System vereint geringe Einbaukosten bei der Niederschlagswasserbehandlung mit maximaler Verkehrssicherheit. Dabei lässt es sich stufenlos an jede Anforderung anpassen. Wie bei den bekannten FASERFIX und RECYFIX Rinnen ist der Einbau denkbar einfach. Es werden lediglich zusätzlich Filterkomponenten in die Rinnenkörper eingefügt.

1. Einbau der DRAINFIX CLEAN Rinnenkörper

Gewohnt einfacher Einbau mit den bekannten FASERFIX SUPER und RECYFIX NC Rinnen

Umetanje perforirane cijevi na dno kanala

2. Einbau der Filtergitterrohre

Aus hochbeständigem PEHD-Kunststoff

3. Befüllung mit Filtersubstrat

Für eine zuverlässige Filterwirkung

4. Einstellen mit Ziehschablone

Zur sicheren Einhaltung der Füllhöhe

5. Anbringen der Abdeckung

Stabile Abdeckungen bis Klasse F 900

Die Komponenten im Überblick

Querschnitt der DRAINFIX CLEAN FSU Filtersubstratrinne: Behandlung von Oberflächenabfluss mit Filterkuchenbildung, CARBOTEC 100 Substratfiltration und Ableitung über das Drainagerohr.

Anschlussmöglichkeiten

Kanal

Im Anschluss an die Behandlung durch das DRAINFIX CLEAN System besteht die Anschlussmöglichkeit an einen Kanal.

Paralleler Sickerstrang

Parallel zur DRAINFIX CLEAN Rinne kann ein Sickerstrang verlegt werden, in den das Wasser im Anschluss an die Reinigung eingeleitet wird.

Versickerungsrigole DRAINFIX BLOC

Die Rigole DRAINFIX BLOC 300 ist mit einem Geotextil ummantelt. Dadurch kann das Niederschlagswasser zurückgehalten werden und sukzessive versickern.

Versickerungsmulde

Da die Schadstoffe bereits in der Filtersubstratrinne zurückgehalten werden, muss die Versickerungsmulde keine Reinigungsfunktion mehr erfüllen. Das Wasser kann direkt versickern.

Regenwasserbewirtschaftung in Kombination mit Baumpflanzungen

Gerade im urbanen Bereich kann das Abwasser der Straßen effektiv behandelt und im Anschluss zur Baumbewässerung genutzt werden.
