Cikkszám 98017
DRAINFIX CLEAN RNC 400, D 400-as terhelési osztály
Típus 010, középső elem, 1 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

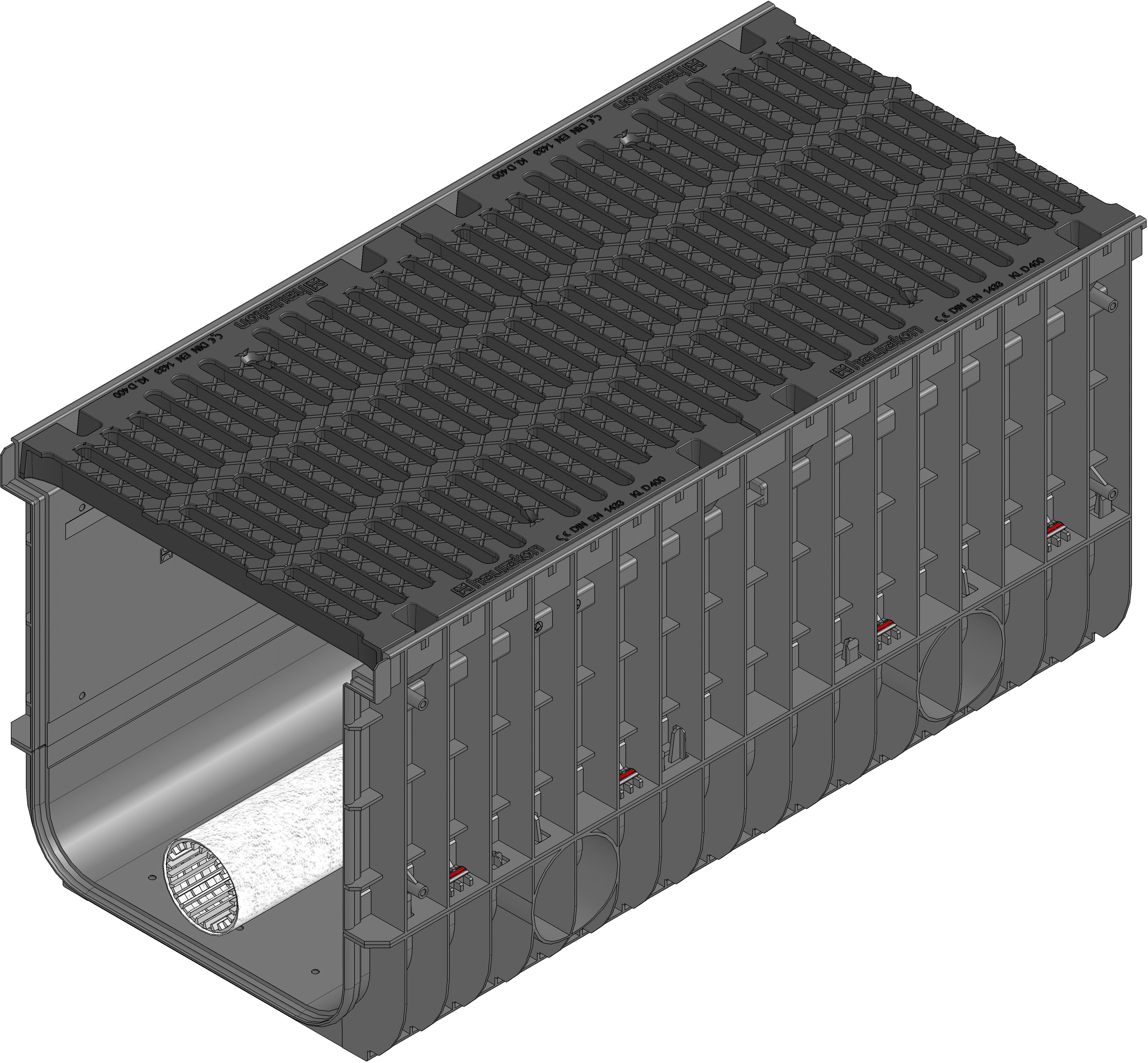

Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
98017
Hossz
1000 mm
Szélesség
500 mm
Magasság
500 mm
Tömeg
58.59 kg
Visszatartási térfogat
68.5 l/m
Visszatartási keresztmetszet
685.0 cm²
Szubsztrátum töltet magassága
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Szubsztrátum szükséglet
93.0 l/lfdm.
Névleges átmérő
400
Vonatkozó szabványok
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN RNC 400, típus 010, köztes elem, szűrő szubsztrátumos folyóka, öntöttvas ráccsal 3x118 (133)/18 mm,fekete, D400, kifolyó csonkkal DN/OD 100 , geotextíliával és csatlakozó elemmel, végén megkötve, nemzetközi engedélyszám (DIBt)Z-84.2-7, 1m
Termék leírás
DRAINFIX CLEAN 400, típus 010, középső elem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, újrahasznosított PP, névleges szélesség 400 mm, CE minősítés, +E10 beépített peremmel, általános építésfelügyeleti engedéllyel, engedélyszám Z-84.2-7 , horganyzott perem DRAINFIX CLEAN dréncsővel DN/OD 100 geotextillel végén megkötve,öntöttvas ráccsal EN-GJS-500-7, résszélesség 3x118 (133)/18 mm, fekete, A 15- tőlD 400-as terhelési osztályig EN 1433-as szabvány szerint,hosszanti csúszásvédelem és zár. H/ SZ/M 1000×500×500 mm, Cikkszám: 98017
Csomagolási egység (db/raklap)
-
Kiíró szöveg
Beépítési példa
Aszfalt class C 250,
Térkő class C 250,
Beton class D 400,
Aszfalt class D 400,
Térkő class D 400,
Beépítési útmutató
