Cikkszám 97662
DRAINFIX CLEAN FSU 300 szűrő szubsztrátumos folyóka F900 terhelési osztályig, horganyzott peremmel, kivezetéssel, geotextíliával és csatlakozó elemmel
Típus 01H, köztes elem, 1,0 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

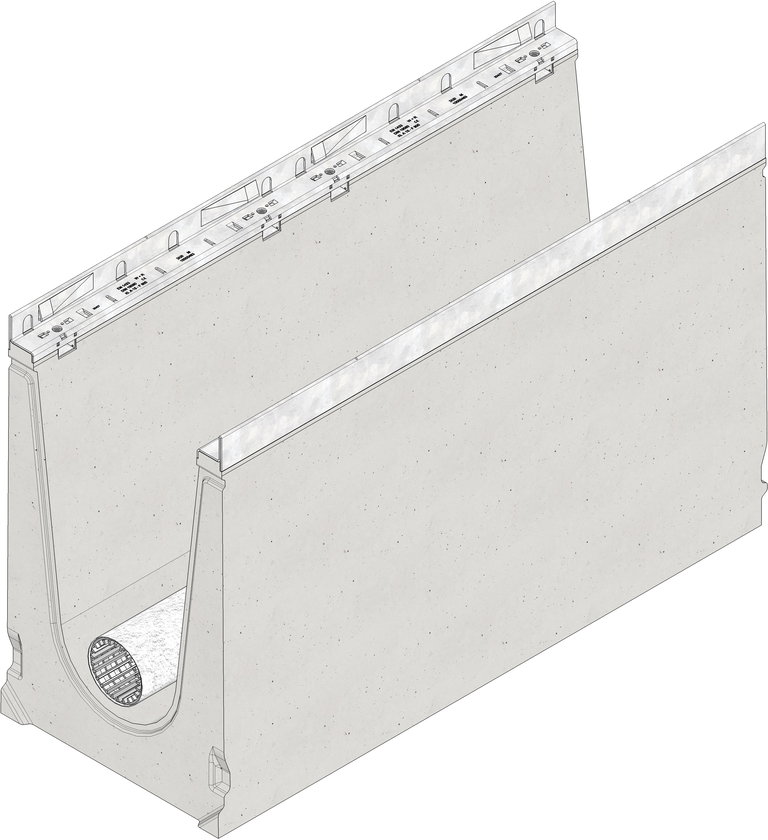

Termék kép
Metszet rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
97662
Hossz
1000 mm
Szélesség
390 mm
Magasság
630 mm
Tömeg
252.42 kg
Anyag
Acél, cink-magnézium bevonattal, FASERFIX szálerősített beton
Visszatartási térfogat
75.0 l/m
Visszatartási keresztmetszet
818.0 cm²
Szubsztrátum töltet magassága
200.0 mm
Szubsztrátum szükséglet
45.0 l/lfdm.
Névleges átmérő
300
Rinnenmaterial
FASERFIX szálerősített beton
Perem anyaga
Acél, cink-magnézium bevonattal
Vonatkozó szabványok
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN 300, típus 01H, köztes elem, szűrő szubsztrátumos folyóka, horganyzott peremmel, kifolyó csonkkal, geotextíliával és csatlakozó elemmel, 1m
Termék leírás
DRAINFIX CLEAN 300, típus 01H, köztes elem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, szálerősítéses betonból, névleges szélesség 300 mm, A 15- től F 900-as terhelési osztályig EN 1433-as szabvány szerint, CE minősítés, általános építésfelügyeleti engedéllyel, engedélyszám Z-84.2-7, horganyzott perem SIDE-LOCK rendszerrel, a rácsok méterenként 8 ponton rögzíthetőek, DN 110 KG kifolyó csonkkal, geotextíliával és csatlakozó elemmel, H/SZ/M 1000×390×630 mm, Cikkszám: 97662
Csomagolási egység (db/raklap)
-
Kiíró szöveg
Beépítési útmutató
.zip.png?width=1400)
Beépítési példa
Aszfalt terhelési osztály A 15 - C 250
Aszfalt terhelési osztály A 15 - C 250
Aszfalt terhelési osztály A 15 - C 250
Beton terhelési osztály D 400 - F 900
Térkő terhelési osztály D 400
Térkő terhelési osztály D 400
Térkő terhelési osztály D 400
Aszfalt terhelési osztály D 400 - E 600
Aszfalt terhelési osztály D 400 - E 600
Aszfalt terhelési osztály D 400 - E 600
Aszfalt terhelési osztály F 900
Aszfalt terhelési osztály F 900
Aszfalt terhelési osztály F 900
Aszfalt terhelési osztály D 400 - E 600
Aszfalt terhelési osztály F 900
Térkő terhelési osztály D 400
Aszfalt terhelési osztály A 15 - C 250
Beton terhelési osztály D 400 - F 900
