Broj artikla 8022
FASERFIX KS 100 do klase opterećenja F 900
Tip 010, sa PVC-U izlazom cevi DN/OD 110, pocinkovanai, 1,0 m

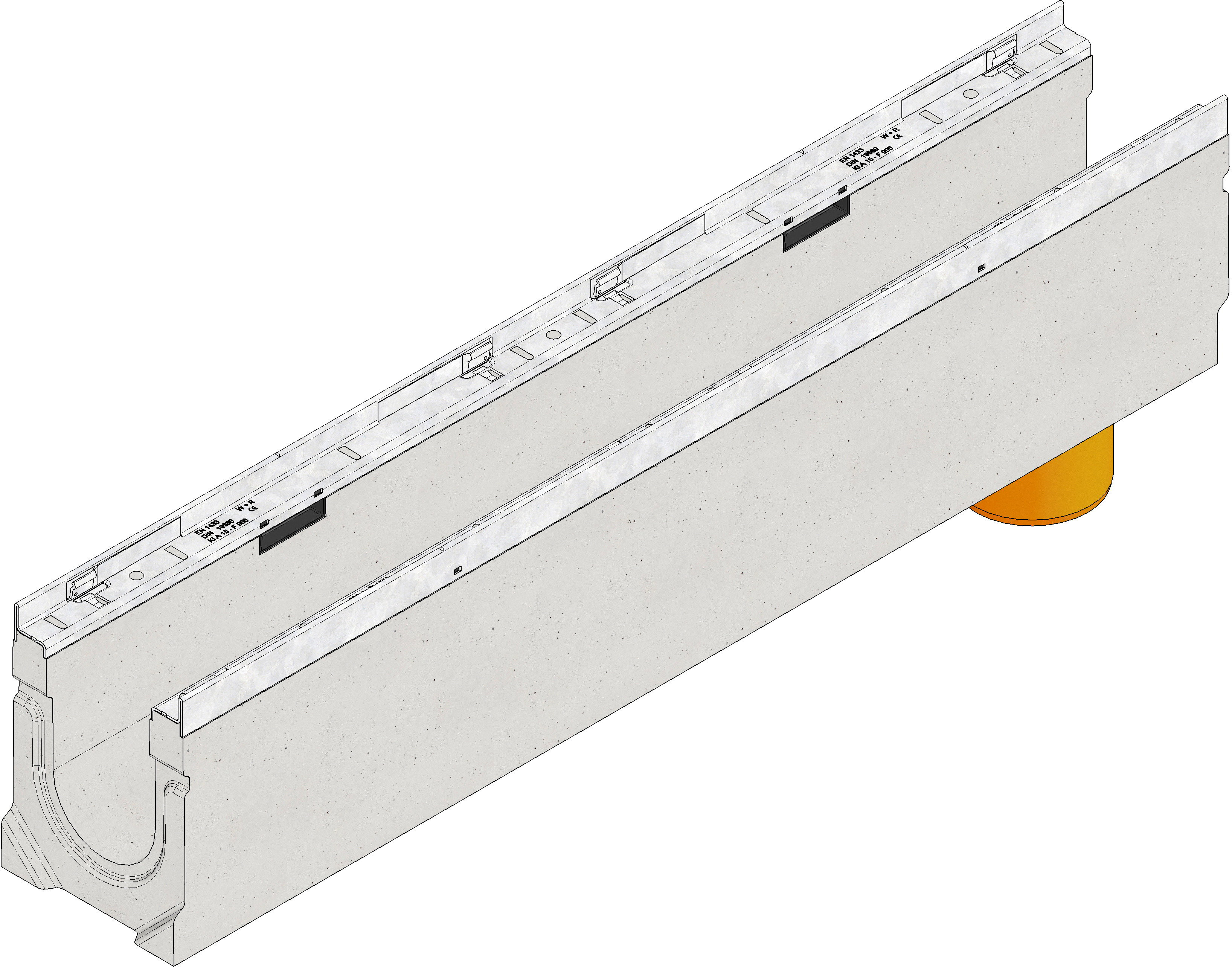

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
8022
Dužina
1000 mm
Širina
160 mm
Visina
214 mm
Težina
40.51 kg
Materijala
čelična pocinkovana traka, FASERFIX beton ojačan vlaknima
Visina okvira
20 mm
Nazivni prečnik
100
Unutrašnji poprečni presek kanala
140 cm²
Gradijent
-
Tip pričvršćivanja
Ručica za zaključavanje, SIDE-LOCK
Tip prema DIN EN 1433
M
Kanali materijal
FASERFIX beton ojačan vlaknima
Materijal okvira
čelična pocinkovana traka
Pravila i propisi
EN 1433,
Sales tekt
FASERFIX KS 100 Telo kanala tip 010 sa rubom od pocinkovanog čelika, sa PVC-U izlazom cevi DN/OD 110 vertikalno, 1 m
Opis proizvoda
FASERFIX KS 100 tip 010 - Telo kanala od vlaknima ojačanog betona, klasa opterećenja A 15 - F 900 prema EN 1433, sa PVC-U izlazom cevi DN/OD 110 na kraju kanala vertikalno, CE usaglašeno, sa rubom od pocinkovanog čelika i sistemom zaključavanja bez vijaka SIDE-LOCK za brzu ugradnju rešetke, dostupan je dodatni mehanizam zaključavanja, 8-struko zaključavanje, sa žlebom za zaptivanje, DxŠxV 1000x160x214 mm, artikl br. 8022
Jedinica pakovanja
7
Predmerski opisi
Primeri ugradnje
klasa A 15 - B 125,
Beton klasa A 15 - C 250,
Beton klasa A 15 - C 250,
Popločanje klasa A 15 - C 250,
klasa A 15 - C 250,
Asfalt klasa E 600 - F 900,
Beton klasa B 125 - F 900,
Cementna košuljica klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Beton klasa A 15 - D 400,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Popločanje klasa D 400,
Beton klasa E 600,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Uputstva za ugradnju
