Sistemi odvodnjavanja na područjima ekstremnih dinamičkih saobraćajnih opterećenja
Površinsko odvodnjavanje industrijskih područja, kontejnerskih terminala i aerodroma koji su izloženi ekstremnim statičkim i dinamičkim opterećenjima vozila (ubrzavanje, kočenje, okretanje na mestu) kao i različitim vrstama vozila, predstavlja veliki izazov prilikom projektovanja.
Dole navedeni sistemi kanala imaju dokazanu efikasnost u zahtevnim okruženjima podložnim izuzetno teškim opterećenjima i silama.
Poređenje preporučenih proizvoda
Vrlo otporan na vrlo teška statička i dinamička saobraćajna opterećenja.
|
Kanali velikog hidrauličkog kapaciteta sa šlic ulivnom rešetkom za izuzetnu stabilnost i pri najvećim dinamičkim opterećenjima
|
Kanali velikog hidrauličkog kapaciteta sa šlic ulivnom rešetkom za izuzetnu stabilnost i pri najvećim dinamičkim opterećenjima
|

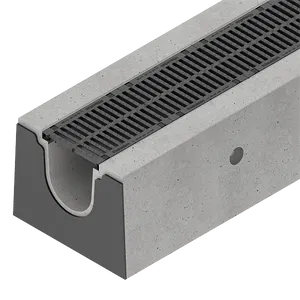

Robustan sistem odvodnjavanja za zone sa ekstremnim opterećenjima i dinamikom usled saobraćaja teških vozila
|
Kanali monolitnih karakteristika izuzetnog velikog hidrauličkog kapaciteta i mehaničke otpornosti sa rešetkom od nodularnog liva za primenu pri najvećim dinamičkim opterećenjima.
|
|---|
| Attribute | FASERFIX SUPER | RECYFIX HICAP F | RECYFIX HICAP F | FASEFIX BIG BLS | RECYFIX MONOTEC ULTRA |
|---|---|---|---|---|---|
| Klase opterećenja prema SRPS EN 1433 | Klase opterećenja prema SRPS EN 1433: do klase F 900 | Klase opterećenja prema SRPS EN 1433: do klase F 900 | Klase opterećenja prema SRPS EN 1433: do klase F900 | Klase opterećenja prema SRPS EN 1433: do klase F900 | Klase opterećenja prema SRPS EN 1433: do klase F 900 |
| Učestalost opterećenja | Učestalost opterećenja : 4 out of 6 | Učestalost opterećenja : 4 out of 6 | Učestalost opterećenja : 5 out of 6 | Učestalost opterećenja : 5 out of 6 | Učestalost opterećenja : 5 out of 6 |
| Dinamika opterećenja | Dinamika opterećenja: 4 out of 6 | Dinamika opterećenja: 4 out of 6 | Dinamika opterećenja: 5 out of 6 | Dinamika opterećenja: 5 out of 6 | Dinamika opterećenja: 6 out of 6 |
| Nominalna širina | Nominalna širina: 100, 150, 200, 300, 400, 500 | Nominalna širina: 1000, 2000, 3000, 5000, 8000, 10000 | Nominalna širina: 3000, 5000, 8000 | Nominalna širina: 200, 300 | Nominalna širina: NW 200 i 300 |
| Materijal tela | Materijal tela: Beton ojačan vlaknima | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: Beton nepropusan za tečnost kao prefabrikovani armirani beton | Materijal tela: Modifikovani polipropilen PP, kompozit |
| Rub kanala |
Rub kanala: Rub za prihvat rešetke 40×40 mm od pocinkovanog čelika ili nodularnog liva usidren u zid kanala |
Rub kanala: – |
Rub kanala: |
Rub kanala: Pocinkovana čelična ili nerđajuća čelična konstrukcija sa dubinom od 40 x 40 mm |
Rub kanala: |
| Varijante rešetki |
Varijante rešetki: – Liveno gvozdene rešetke (nodularni liv) rebrastern- GUGI mrežaste rešetke od nodularnog liva |
Varijante rešetki: -Livena gvozdeni šlic ulivni rubrn-Ulivni rub od nerđajućeg čelika dizajn WAVErn-Šlic ulivni rub od nerđajućeg čelika rn-Livena gvozdeni ulivni rub sa heelsafe dizajnom sa 6mm ulivnim otvorimarn-Livena gvozdeni ulivni rub sa heelsafe dizajnom sa poprečnim ulivnim otvorimarn |
Varijante rešetki: Livena gvozdena rešetka šlic ulivnim rubomrn |
Varijante rešetki: Liveno gvozdene rešetkernGUGI liveno gvozdene rešetke |
Varijante rešetki: Nodularni liv sa bočnim usidrenjem |
| Pad |
Pad: – Konstantna dubinarn- Integrisani pad (150, 200, 300)rn- Kaskadni pad |
Pad: – Konstantna dubinarn- Kaskadni pad |
Pad: – Konstantna dubinarn- Kaskadni pad |
Pad: – Konstantna dubina |
Pad: – Konstantna dubinarn- Kaskadni pad |
| Specijalne karakteristike |
Specijalne karakteristike: – SIDE-LOCK, bezvijčani sistem zaključavanja rešetkirn- 16 tačaka pričvršćenja po metru dužnom |
Specijalne karakteristike: – Ulivni lukovi omogućavaju postavljanje armature za kontinualnu snažnu pločurn- Moguć poligonalni raspored u radijusurn- Površinsko odvodnjavanje i retenzija u jednoj komponentirn- Moguće ukloniti rešetku, a zadržati podzemno liniju kanala neprekinutomrn- Kablovske instalacije mogu se provući kroz konusne ulivne lukove kanalarn- Moguća ugradnja sa kontinualnim padom rn |
Specijalne karakteristike: – Ulivni lukovi omogućavaju postavljanje armature za kontinualnu snažnu pločurn- Moguć poligonalni raspored u radijusurn- Površinsko odvodnjavanje i retenzija u jednoj komponentirn- Ugradnja svih slojeva asfalta i popločavanja direktno uz rubrn- Moguće ukloniti rešetku, a zadržati podzemno liniju kanala neprekinutomrn- Kablovske instalacije mogu se provući kroz konusne ulivne lukove kanalarn- Moguća ugradnja sa kontinualnim padomrn- Liveni rub može biti opremljen otvorom za odvodnjavanje OPA-površina ili za odvodnjavanje tokom izvođenja radova (BZE) |
Specijalne karakteristike: – Nosivost po osovini do 100 trn- Betonska obloga već integrisana predizvedenarn- Dužine elemenata 4 i 5 mrn- Brzo zaključavanje bez šrafova SIDE-LOCKrn- 16 mogućnosti fiksiranja rešetke po metrurn- PE ploča za dilatacione spojeve fabrički ugrađena na svakom spoju kanalarn- Proveren statički proračun za četiri slučaja opterećenjarn- DIBt odobrenje Z-74-4.141 |
Specijalne karakteristike: – Kombinacija materijala polipropilena PP i nodularnog liva za prilagodljivost na gradilištu i robusnostrn– Bočna krila za optimalno spajanje na betonsku površinurn– Nema vijaka i labavih dijelova na površinirn– Veza između kanala i rešetke i betonske obloge za dodatnu sigurnost |
Reference
Pogledajte kako su naši proizvodi korišteni na izuzetno zahtevnim projektima.
Sistemi odvodnjavanja za teška saobraćajna opterećenja
Kontinuirani saobraćaj kamiona, viljuškara i komercijalnih vozila može postaviti visoke zahteve za odvodne kanale. Kompletan sistem površinskog odvodnjavanja mora biti projektovan da izdrži odgovarajuću težinu statičkog opterećenja.
Linijski odvodni sistemi prikazani u nastavku nude izdržljive sisteme sa pouzdanim performansama i praktičnim dizajnom.
Poređenje preporučenih proizvoda
Efikasno i sigurno odvodnjavanje na područjima saobraćajnog opterećenja i u pešačkim zonama.
|
Izuzetno otporan kanal od modifikovanog polipropilena
|

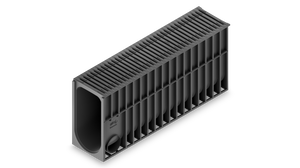

Robustan monolitni drenažni sistem za područja sa čestim saobraćajem
|

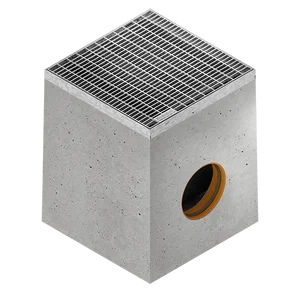

Stabilni tačkasti slivnik za javna i komercijalna područja.
|
Kombinovani ivičnjak i odvodni kanal
|
|---|
| Attribute | FASERFIX KS | RECYFIX NC | RECYFIX MONOTEC | FASEFIX POINT KS | KERBFIX |
|---|---|---|---|---|---|
| Klase opterećenja prema SRPS EN 1433 | Klase opterećenja prema SRPS EN 1433: do klase F 900 | Klase opterećenja prema SRPS EN 1433: do klase E 600 | Klase opterećenja prema SRPS EN 1433: do D400 | Klase opterećenja prema SRPS EN 1433: do E600 | Klase opterećenja prema SRPS EN 1433: do D400 |
| Učestalost opterećenja | Učestalost opterećenja : 3 out of 6 | Učestalost opterećenja : 3 out of 6 | Učestalost opterećenja : 4 out of 6 | Učestalost opterećenja : 4 out of 6 | Učestalost opterećenja : 4 out of 6 |
| Dinamika opterećenja | Dinamika opterećenja: 3 out of 6 | Dinamika opterećenja: 3 out of 6 | Dinamika opterećenja: 4 out of 6 | Dinamika opterećenja: 4 out of 6 | Dinamika opterećenja: 4 out of 6 |
| Nominalna širina | Nominalna širina: 100, 150, 200, 300 | Nominalna širina: 100, 150, 200, 300, 400 | Nominalna širina: 100, 200 | Nominalna širina: 30×30; 40×40 | Nominalna širina: |
| Materijal tela | Materijal tela: Beton ojačan bazaltnim vlaknima | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: beton ojačan bazaltnim vlaknima | Materijal tela: Modifikovani polipropilen (PP), kompozit |
| Rub kanala |
Rub kanala: Rub za prihvat rešetke 20×20 mm od pocinkovanog ili nerđajućeg čelika |
Rub kanala: Rub za prihvat rešetke je integrisan u telo kanala |
Rub kanala: |
Rub kanala: Pocinkovano čelični rub 20x20mm |
Rub kanala: – |
| Varijante rešetki |
Varijante rešetki: – Dizajn rešetke FIBRETEC i METROPOLISrn- Perforirane rešetkern- GUGI mrežaste rešetkern- Rebraste rešetkern- Rešetke sa longitudinalnim dizajnomrn⇒ Od nodularnog liva, kompozita, pocinkovanog ili nerđajućeg čelika |
Varijante rešetki: Liveno gvožđe – nodularni liv |
Varijante rešetki: Integrisana, nagrađivana FIBRETEC heelsafe rešetka |
Varijante rešetki: – Liveno-gvozdene longitudinalne rešetke |
Varijante rešetki: -konstantna dubina |
| Pad |
Pad: – Konstantna dubinarn- Integrisani padrn- Kaskadni pad |
Pad: – Konstantna dubinarn- Kaskadni pad |
Pad: – Konstantna dubinarn- Kaskadni pad |
Pad: | Pad: |
| Specijalne karakteristike |
Specijalne karakteristike: – SIDE-LOCK, sistem bezvijčanog zaključavanjarn- mogućnost dodatnog zaključavanja rešetke |
Specijalne karakteristike: – Kanal i rеšetka = jedna komponentarn- Telo kanala od polipropilena može se jednostavno obraditi na licu mesta |
Specijalne karakteristike: – Veliki kapacitetrn– Monolitni drenažni kanalrn– Zaštićen od vandalizmarn– Jednostavno čišćenje putem inspekcionog elementa |
Specijalne karakteristike: – Brzo zaključavanje SIDe-LOCK bez šrafova |
Specijalne karakteristike: -Odvodni kanal integrisan u ivičnjak |
Sistemi odvodnjavanj za srednje teška saobraćajna opterećenja
Javna i komercijalna područja poput parkinga retail centara, poslovnih područja, edukacionih centara i železničke infrastrukture su područja saobraćaja vozila ali i pešaka.
Ove vrste okruženja zahtevaju sisteme odvodnjavanja površinske vode sa visokom izdržljivošću, otpornošću a pritom sa estetski dizajniranim rešetkama sigurnim za potpetice ili diskretnim površinskim detaljima koji nadopunjuju savremeni dizajn.
Dole navedeni sistemi ispunjavaju i premašuju sve zahteve za javne i komercijalne primene, čak i na površinama koje su povremeno izložene gustom saobraćaju servisnih vozila.
Poređenje preporučenih proizvoda
Odvodni kanal za javna i komercijalna područja otporan na koroziju
|
Izdržljiv kanal sa čeličnim rubom za dodatnu stabilnostrn
|
Diskretan dizajn rešetke za javne površine, trgove, fasade, komercijalne površine i površine od arhitektonskog značaja
|
Evaporacijski kanal za odvodnju višeetažnih parkirališta i podzemnih garaža
|
|---|
| Attribute | RECYFIX PRO | RECYFIX PLUS | Šlic kanali | FASERFIX PARK |
|---|---|---|---|---|
| Klase opterećenja prema SRPS EN 1433 | Klase opterećenja prema SRPS EN 1433: do klase D 400 | Klase opterećenja prema SRPS EN 1433: do klase D 400 | Klase opterećenja prema SRPS EN 1433: do klase D 400 | Klase opterećenja prema SRPS EN 1433: D 400 |
| Učestalost opterećenja | Učestalost opterećenja : 2 out of 6 | Učestalost opterećenja : 2 out of 6 | Učestalost opterećenja : 4 out of 6 | Učestalost opterećenja : 3 out of 6 |
| Dinamika opterećenja | Dinamika opterećenja: 2 out of 6 | Dinamika opterećenja: 2 out of 6 | Dinamika opterećenja: 4 out of 6 | Dinamika opterećenja: 3 out of 6 |
| Nominalna širina | Nominalna širina: 100, 150, 200, 300 | Nominalna širina: 100, 150, 200, 300 | Nominalna širina: 100 i 150 | Nominalna širina: 150 |
| Materijal tela | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: FASERFIX beton sa bazaltnim vlaknima |
| Rub kanala |
Rub kanala: Integrisani kompozitni rub 20 x 20 mm za siguran prihvat rešetke |
Rub kanala: Integrisani čelični rub od pocinkovanog ili nerđajućeg čelika |
Rub kanala: – |
Rub kanala: – |
| Varijante rešetki |
Varijante rešetki: – Rešetka sa longitudinalnim dizajnomrn- GUGI dizajn rešetkern- Mrežaste rešetkern- Dizajn rešetke FIBRETEC i METROPOLISrn⇒ Od nodularnog liva, kompozita, pocinkovanog ili nerđajućeg čelika |
Varijante rešetki: – Perforirane rešetkern- Mrežaste rešetkern- GUGI dizajn rešetkern⇒ Od nodularnog liva, pocinkovanog ili nerđajućeg čelika |
Varijante rešetki: – Rešetke od pocinkovanog ili nerđajućeg čelika (V2A, V4A)rn- Duo-šlic ulivni rub rešetkern- Simetrične i asimetrične verzije |
Varijante rešetki: – |
| Pristupačnost | Pristupačnost: | Pristupačnost: | Pristupačnost: |
Pristupačnost: – |
| Pad |
Pad: – Konstantna dubinarn- Kaskadni pad |
Pad: – Konstantna dubinarn- Kaskadni pad |
Pad: – Konstantna dubinarn- Kaskadni pad |
Pad: – |
| Specijalne karakteristike |
Specijalne karakteristike: – Prethodno sastavljen, spreman za ugradnjurn- Lagan i jednostavan za rukovanje i ugradnjurn- Telo kanala može se jednostavno obraditi, iseći na veličinu na licu mesta |
Specijalne karakteristike: – Prethodno sastavljen i spreman za ugradnjurn- Lagan i jednostavan za rukovanje i ugradnjurn- Čelični rub za vizuelni aspekt i robusnost kanalarn- Telo kanala od polipropilena može se jednostavno obrađivati, seći i bušiti na licu mesta |
Specijalne karakteristike: – Jedinstvena tehnologija spajanja vrhova ulivnog rubarn- Ukloniv revizioni poklopac za ispunu |
Specijalne karakteristike:
|
Sistemi odvodnjavanja za područja lakšeg saobraćajnog opterećenja
Kada se radi o odvodnjavanju područja kao što su krovne terase, ravni krovovi, balkoni i fasade, linijsko odvodnjavanje mora biti estetski promišljeno, sigurno i najčešće mora imati malu ugradbenu visinu.
Sistemi ugrađeni u dvorištima i javnim/pejzažnim površinama su obično podložni intenzivnom pešačkom i retkom komercijalnom saobraćaju, te je potrebno odrediti odgovarajuću klasu opterećenja za kanal.
HAURATON-ov asortiman sistema za primenu u zonama sa malim opterećenjem kombinuje hidrauličku funkcionalnost sa elegantnim dizajnom, sa različitim dubinama kanala i rešetkama dostupnim do klase C 250.
Poređenje preporučenih proizvoda
Kanal sa telom od modifikovanog polipropilena, pogodan za pešački saobraćaj i lakša saobraćajna opterećenja.
rn
|
Tačkasto odvodnjavanje za popločana područja: dvorišta, pešačke i druge javne površine.
|
Za individulane objekte na mestima kao što su prilazi, dvorišta, terase i vrtovi.
|
|---|
| Attribute | RECYFIX STANDARD | RECYFIX POINT | TOP X |
|---|---|---|---|
| Klase opterećenja prema SRPS EN 1433 | Klase opterećenja prema SRPS EN 1433: do klase C 250 | Klase opterećenja prema SRPS EN 1433: do klase C 250 | Klase opterećenja prema SRPS EN 1433: do klase A 15 |
| Učestalost opterećenja | Učestalost opterećenja : 2 out of 6 | Učestalost opterećenja : 2 out of 6 | Učestalost opterećenja : 1 out of 6 |
| Dinamika opterećenja | Dinamika opterećenja: 2 out of 6 | Dinamika opterećenja: 2 out of 6 | Dinamika opterećenja: 1 out of 6 |
| Nominalna širina | Nominalna širina: 100, 150, 200, 300 | Nominalna širina: 30/30 | Nominalna širina: |
| Materijal tela | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: Modifikovani polipropilen (PP), kompozit | Materijal tela: Kompozitni materijal |
| Rub kanala |
Rub kanala: Integrisani polipropilenski rub |
Rub kanala: | Rub kanala: |
| Varijante rešetki |
Varijante rešetki: – Mrežaste rešetkern- Perforirane rešetkern- Mrežaste GUGI dizajn rešetkern⇒ Od livenog gvožđa-nodularnog liva, pocinkovanog ili nerđajućeg čelika |
Varijante rešetki: – Zvezdasti dizajn rešetke od nodularnog livarn- Uzdužna rešetka od nodularnog livarn- Mrežasta rešetka od pocinkovanog čelika |
Varijante rešetki: – Mrežaste rešetkern- Jednostavne rebraste pocinkovane rešetke |
| Pad |
Pad: – Konstantna dubinarn- Kaskadni pad |
Pad: – |
Pad: – |
| Specijalne karakteristike |
Specijalne karakteristike: – Prethodno sastavljen i spreman za ugradnjurn- PP rub za otpornost na bočna pomeranjarn- Lagan i jednostavan za ugradnju i manipulacijurn- Telo kanala od PP može se jednostavno obrađivati, seći, bušiti na licu mesta |
Specijalne karakteristike: – Prethodno sastavljen i spreman za ugradnju – kompletan slivnik = jedna komponentarn- Prilagodljiv na više načina: mogućnosti povezivanja bočno/vertikalno, pričvrsni rub za podešavanje visinern- Centralni priključak na kanalizacijurn- Integrisani sifon za mirise |
Specijalne karakteristike: – Opcija dizajna, kanala i dodataka u crnoj ili srebrnoj bojirn- Moguće direktno popločavanje uz kanalrn- Zaključavanje rešetke bez vijaka zahvaljujući sigurnom stezanju |
| Attribute |
|---|
