Broj artikla 1138
FASERFIX KS 100 do klase opterećenja F 900
Tip 100, sa otvorom DN/OD 110, pocinkovanai, 1,0 m

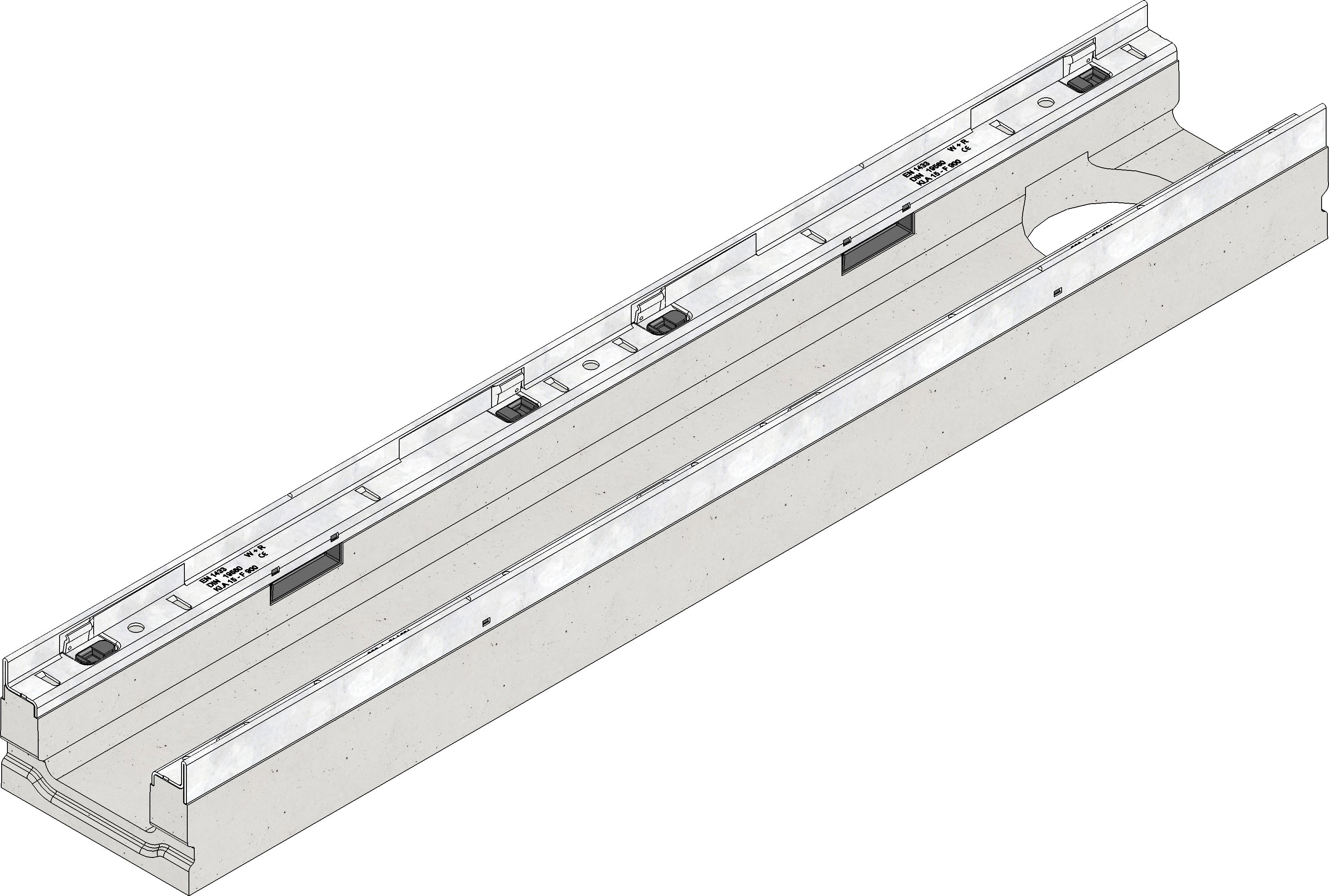

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
1138
Dužina
1000 mm
Širina
160 mm
Visina
100 mm
Težina
18.58 kg
Materijala
čelična pocinkovana traka, FASERFIX beton ojačan vlaknima
Visina okvira
20 mm
Nazivni prečnik
100
Unutrašnji poprečni presek kanala
54 cm²
Gradijent
-
Tip pričvršćivanja
Ručica za zaključavanje, SIDE-LOCK
Tip prema DIN EN 1433
M
Kanali materijal
FASERFIX beton ojačan vlaknima
Materijal okvira
čelična pocinkovana traka
Pravila i propisi
EN 1433,
Sales tekt
FASERFIX KS 100 Telo ravnog kanala tip 100 L s izlazom DN/OD 110, sa rubom od pocinkovanog čelika, 1 m
Opis proizvoda
FASERFIX KS 100 tip 100L - Telo kanala od vlaknima ojačanog betona, odgovarajuće za upotrebu na parkiralištima, prema EN 1433, CE usaglašeno, sa izlivom DN/OD 110 na kraju kanala vertikalno, sa rubom od pocinkovanog čelika i sistemom zaključavanja bez vijaka SIDE-LOCK za brzu ugradnju rešetke, dostupan je dodatni mehanizam zaključavanja, 8-struko zaključavanje, sa žljebom za zaptivanje, DxŠxV 1000x160x100 mm, artikl br. 1138
Jedinica pakovanja
56
Predmerski opisi
Primeri ugradnje
klasa A 15 - B 125,
Beton klasa A 15 - C 250,
Beton klasa A 15 - C 250,
Popločanje klasa A 15 - C 250,
klasa A 15 - C 250,
Asfalt klasa E 600 - F 900,
Beton klasa B 125 - F 900,
Cementna košuljica klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Beton klasa A 15 - D 400,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Popločanje klasa D 400,
Beton klasa E 600,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Uputstva za ugradnju
