Broj artikla 48772
RECYFIX NC 100, klasa E 600
Tip 010 sa rešetkom od nodularnog liva, SW 104/10 mm, crna, 8-struko pričvršćena vijcima, 1,0 m

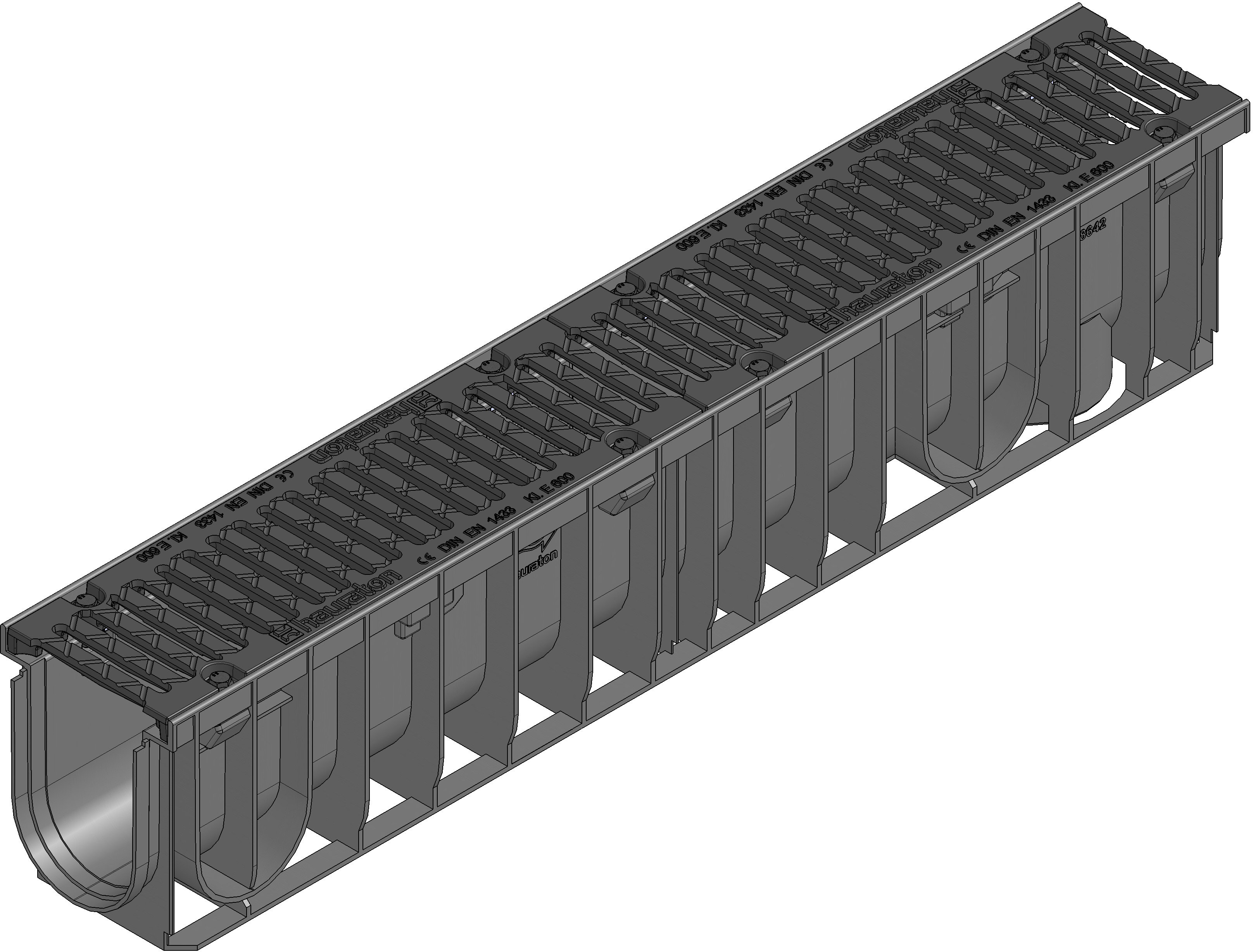

Slika proizvoda
Pogled odozgo
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
48772
Dužina
1000 mm
Širina
160 mm
Visina
200 mm
Dubina umetanja
20 mm
Težina
11.92 kg
Materijala
Čelik crno pocinkovani, Liveno gvožđe GJS 500-7, modifikovani Polipropilen
Ulazni presek
426.0 cm²/m
Nazivni prečnik
100
Unutrašnji poprečni presek kanala
142 cm²
Tip prema DIN EN 1433
M
Kanali materijal
modifikovani Polipropilen
Materijalni rešetke
Liveno gvožđe GJS 500-7
Pravila i propisi
EN 1433,
Sales tekt
RECYFIX NC 100 Kanal tip 010 sa rešetkom od nodularnog liva SW 104/10 mm, crni, kl. E 600, 1 m
Opis proizvoda
RECYFIX NC 100 tip 010 - Telo kanala od recikliranog polipropilena, sa integrisanim rubom, sa mogućnošću vertikalnog priključka DN/ OD 110, sa rešetkom od nodularnog liva SW 104/10 mm, napravljena od nodularnog liva EN-GJS-500-7, crne boje, sa uzdužnom zaštitom od klizanja, s 8-strukim vijčanim spajanjem, klasa opterećenja A 15 - E 600 prema EN 1433, DxŠxV 1000x160x200 mm, artikl br. 48772
Jedinica pakovanja
35
Predmerski opisi
Primeri ugradnje
Popločanje klasa A 15,
Popločanje klasa A 15 - B 125,
Popločanje klasa B 125,
Cementna košuljica klasa A 15 - C 250,
Popločanje klasa C 250,
Popločanje klasa D 400,
Asfalt klasa D 400 - E 600,
Beton klasa D 400 - E 600,
Cementna košuljica klasa D 400 - E 600,
Beton klasa D 400,
Asfalt klasa A 15 - B 125,
Popločanje klasa A 15 - C 250,
Popločanje klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Asfalt klasa C 250 - D 400,
Beton klasa E 600,
Uputstva za ugradnju
