Broj artikla 48630
RECYFIX PRO 100, klasa D 400
Tip 01 sa uzdužnom rešetkom od nodularnog liva SW 9 mm, KTL-zaštićena, zaključana, 1,0 m

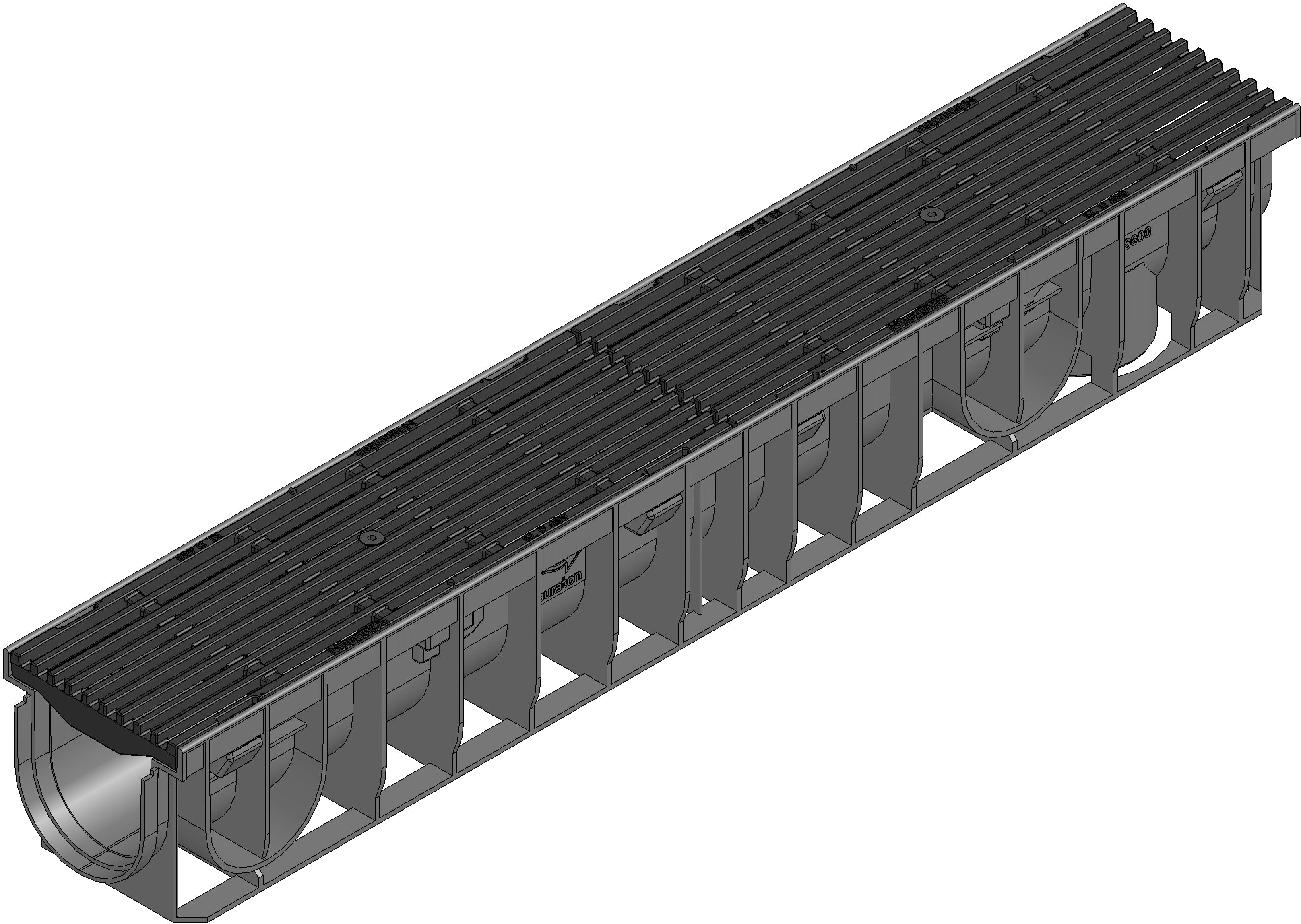

Slika proizvoda
Pogled odozgo
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
48630
Dužina
1000 mm
Širina
160 mm
Visina
150 mm
Dubina umetanja
20 mm
Težina
10.43 kg
Materijala
Čelik crno pocinkovani, Liveno gvožđe GJS 500-7 sa KTL zaštitom, modifikovani Polipropilen, RECYFIX Materijal (reciklirani PA)
Ulazni presek
528.0 cm²/m
Nazivni prečnik
100
Unutrašnji poprečni presek kanala
92 cm²
Tip prema DIN EN 1433
M
Kanali materijal
modifikovani Polipropilen
Materijalni rešetke
Liveno gvožđe GJS 500-7 sa KTL zaštitom
Pravila i propisi
EN 1433,
Sales tekt
RECYFIX PRO 100 Kanal tip 01 sa integrisanim rubom, sa uzdužnom rešetkom od nodularnog liva s razmakom između šipki 9 mm, KTL-zaštićen, klasa D 400, zaključan, 1 m
Opis proizvoda
RECYFIX PRO 100 tip 01 - Telo kanala od recikliranog polipropilena, sa integrisanim rubom, sa mogućnošću vertikalnog priključka DN/ OD 110, s uzdužnim razmakom rešetke od nodularnog liva 9 mm, napravljena od nodularnog liva EN-GJS-500-7, KTL-zaštićeno, sa uzdužnom zaštitom od klizanja i zaključavanjem, klasa opterećenja A 15 - D 400 prema EN 1433, DxŠxV 1000x160x150 mm, artikl br. 48630
Jedinica pakovanja
49
Predmerski opisi
Primeri ugradnje
klasa A 15,
Asfalt klasa A 15 - B 125,
Popločanje klasa A 15 - B 125,
klasa A 15 - B 125,
Popločanje klasa A 15 - B 125,
Beton klasa A 15 - C 250,
Cementna košuljica klasa A 15 - C 250,
Popločanje klasa C 250,
Beton klasa D 400,
Beton klasa C 250,
Asfalt klasa C 250,
Popločanje klasa C 250,
Asfalt klasa A 15 - B 125,
Popločanje klasa A 15 - C 250,
Asfalt klasa C 250,
Beton klasa C 250,
Uputstva za ugradnju
