Art. N. 66023

STEELFIX REGULAR 205, altezza 45 mm

Tipo 45, elemento forato, zincato, 1,0 m

Immediatamente disponibile a magazzino
Richiesta di supporto Voci di capitolato

Domande?

Il nostro team di esperti sarà lieto di aiutarti.

Contattaci
Domande?

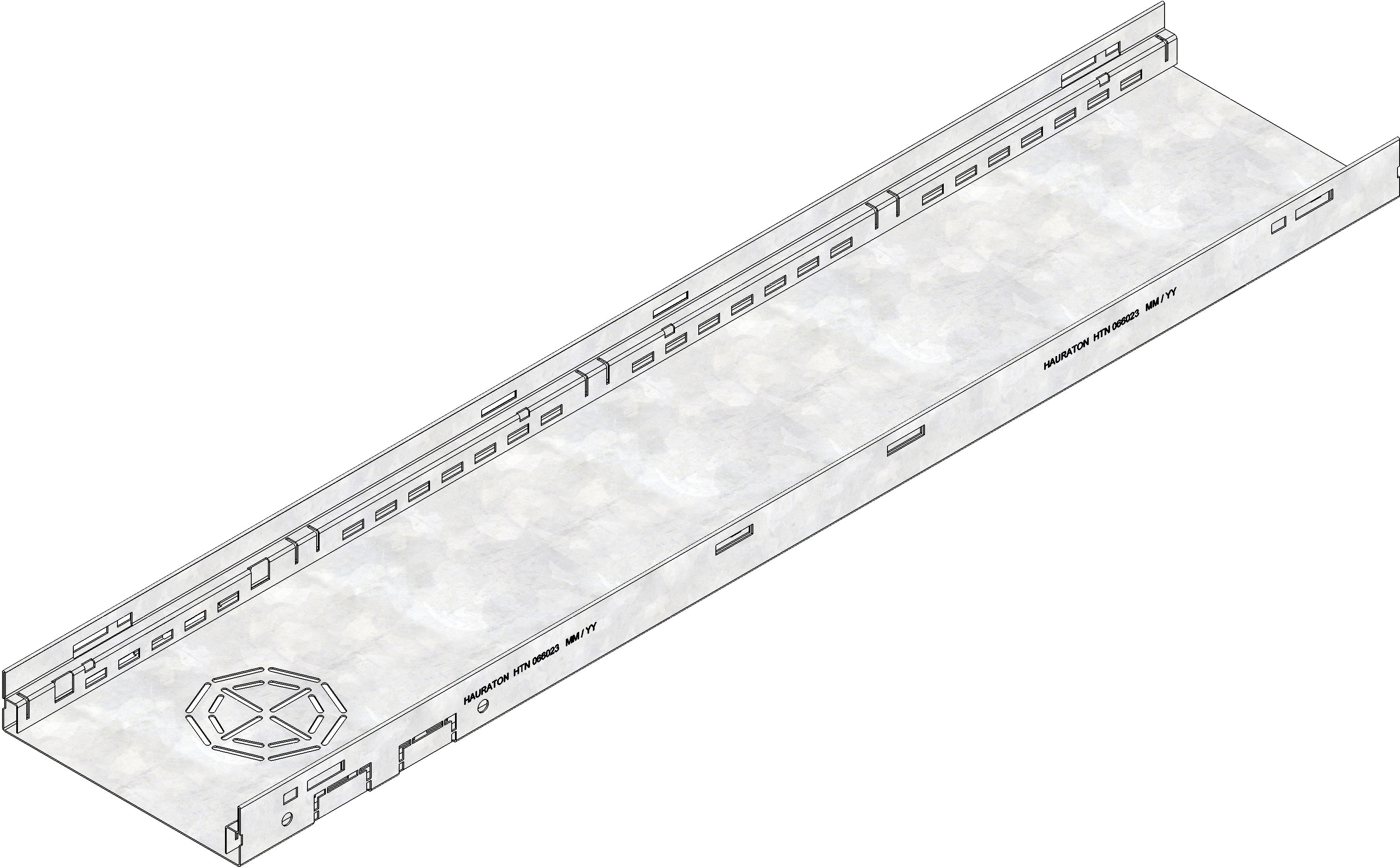

Immagine del prodotto
Immagine del prodotto

Disegno tecnico

Disegno (CAD)

Disegno (CAD)

Scheda tecnica

Informazioni tecniche
Art. N.
66023
Lunghezza
1000 mm
Larghezza esterna
205 mm
Altezza Esterna
45 mm
Peso
2.71 kg
Materiale
acciaio zincato
Altezza telaio
20 mm
Larghezza interna
205
Sezione di drenaggio
43 cm²
Pendenza
-
Tipo di fissaggio
Fermo di sicurezza
Tipo secondo EN 1433
M
Materiale canale
acciaio zincato
Descrizione commerciale
STEELFIX REGULAR 205 tipo 45 elemento forato per scarico, zincato, altezza 45 mm, 1 m
Descrizione prodotto
STEELFIX REGULAR 205 - tipo 45 con elemento forato, in materiale protetto da corrosione zincato, adatto al traffico pedonale E accessibile con sedia a rotelle, suppoto griglia inclinato verso l'interno, fondo del canale e parete ciechi, ma con perfoazione della base per il montaggio in loco raccordo di uscita del tubo DN/OD 75 o DN/OD 100 e con possibilità di collegamento con STEELFIX REGULAR drain box, L/W/H 1000x205x45 mm, art. 66023
Pezzi per pallet
-

Voci di capitolato

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite pozzetto di scarico, collegamento verticale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite pozzetto di scarico, collegamento orizzontale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite raccordo, passaggio verticale senza barriere (2 cm)

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite collegamento, passaggio verticale senza soglia (0 cm)

Esempio di posa

Accessibile con sedia a rotelle, drenaggio tramite canale di derivazione e DACHFIX POINT

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio chiuso tramite canale di scarico (piastra a pavimento), collegamento verticale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio chiuso da un canale di scarico (raddoppiato), collegamento verticale

Esempio di posa

Accessibile con sedia a rotelle, drenaggio tramite canale di derivazione e DACHFIX POINT

Esempio di posa

Rivestimento in piastrelle classe Pedonale, accessibile con sedia a rotelle

Esempio di posa
