Broj artikla 97632
DRAINFIX CLEAN 300 kanal sa filterskim supstratom do klase nosivosti F 900 sa pocinkovanim rubom, filterskom cevi sa geotekstilom i konektorom
Tip 01, srednji element, 1,0 m

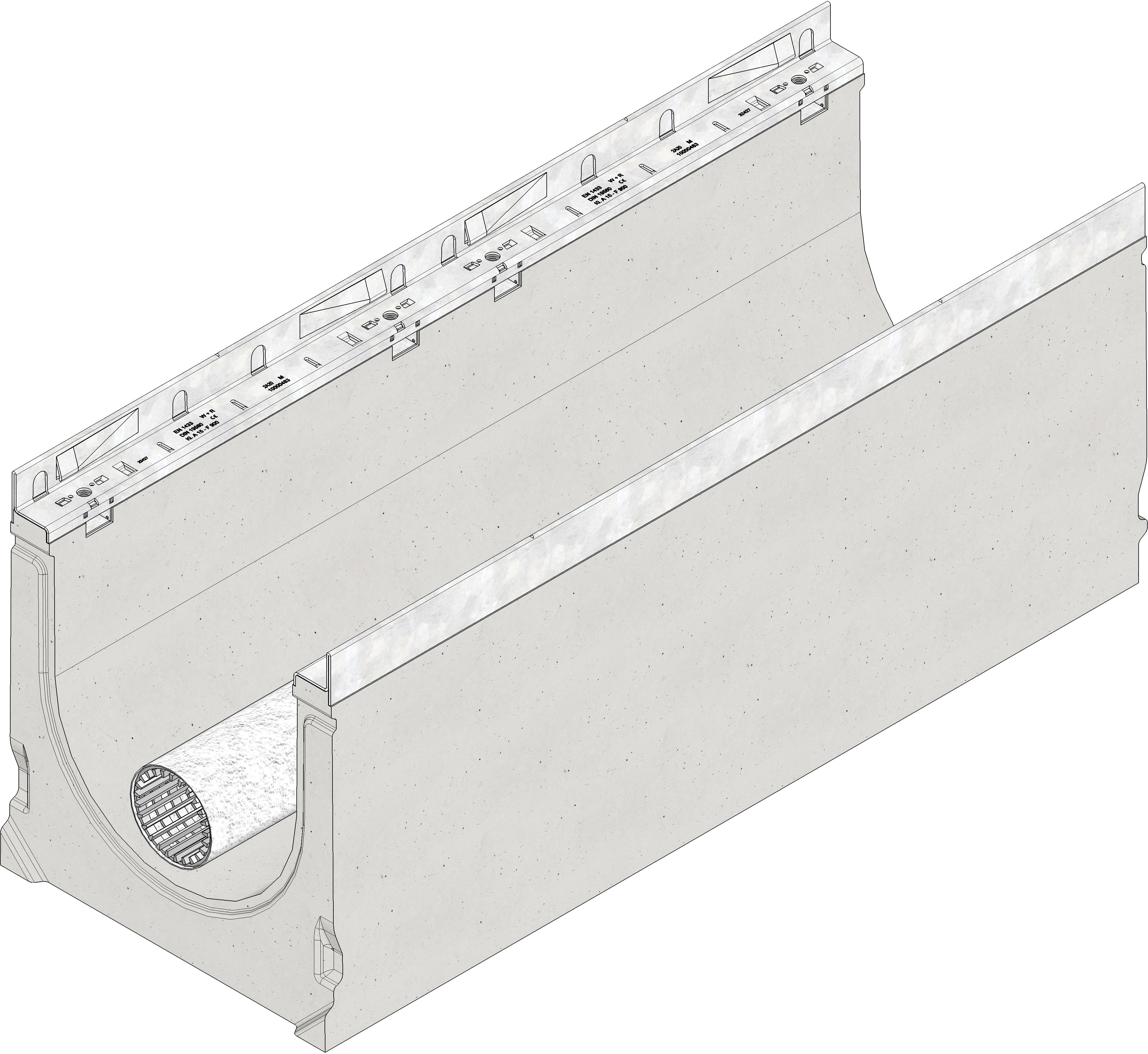

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
97632
Dužina
1000 mm
Širina
390 mm
Visina
415 mm
Težina
159.94 kg
Materijala
FASERFIX beton ojačan vlaknima
Obim zadržavanja
24 l/m
Retencioni poprečni presek
240.0 cm²
Visina ispune podloge
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Zahtevi podloge
59.0 l/lfdm.
Nazivni prečnik
300
Kanali materijal
FASERFIX beton ojačan vlaknima
Pravila i propisi
EN 1433,
Sales tekt
DRAINFIX CLEAN FSU 300 tip 01 - Srednji element sa rubom od pocinkovanog čelika, s odvodnom cevi DN/OD 100 s geotekstilom i spojnicom, s nacionalnim tehničkim odobrenjem (abZ od strane DIBt) broj: Z-84.2-7, 1 m
Opis proizvoda
DRAINFIX CLEAN FSU 300 tip 01 - Srednji element, kanal za filtersku podlogu s principom površinske filtracije, napravljen od vlaknima ojačanog betona, nominalne širine 300 mm, klasa opterećenja A 15 - F 900 prema EN 1433, CE usaglašeno, s nacionalnim tehničkim odobrenjem (abZ by DIBt) broj: Z-84.2-7, sa rubom od pocinkovanog čelika i sistemom zaključavanja bez vijaka SIDE-LOCK, 8-struko zaključavanje po metru, uklj. DRAINFIX CLEAN - Drenažna cev DN/OD 110 omotana geotekstilom i spojnicom, DxŠxV 1000x390x415 mm , artikl br. 97632
Jedinica pakovanja
-
Predmerski opisi
Primeri ugradnje
Asfalt klasa C 250,
Asfalt klasa D 400 - E 600,
Popločanje klasa D 400,
Beton klasa D 400 - E 600,
Asfalt klasa F 900,
Beton klasa F 900,
Uputstva za ugradnju
