Broj artikla 97671
DRAINFIX CLEAN 400 kanal sa filterskim supstratom do klase nosivosti F 900 sa pocinkovanim rubom, filterskom cevi sa geotekstilom i konektorom
Tip 01, početni element, 1,0 m

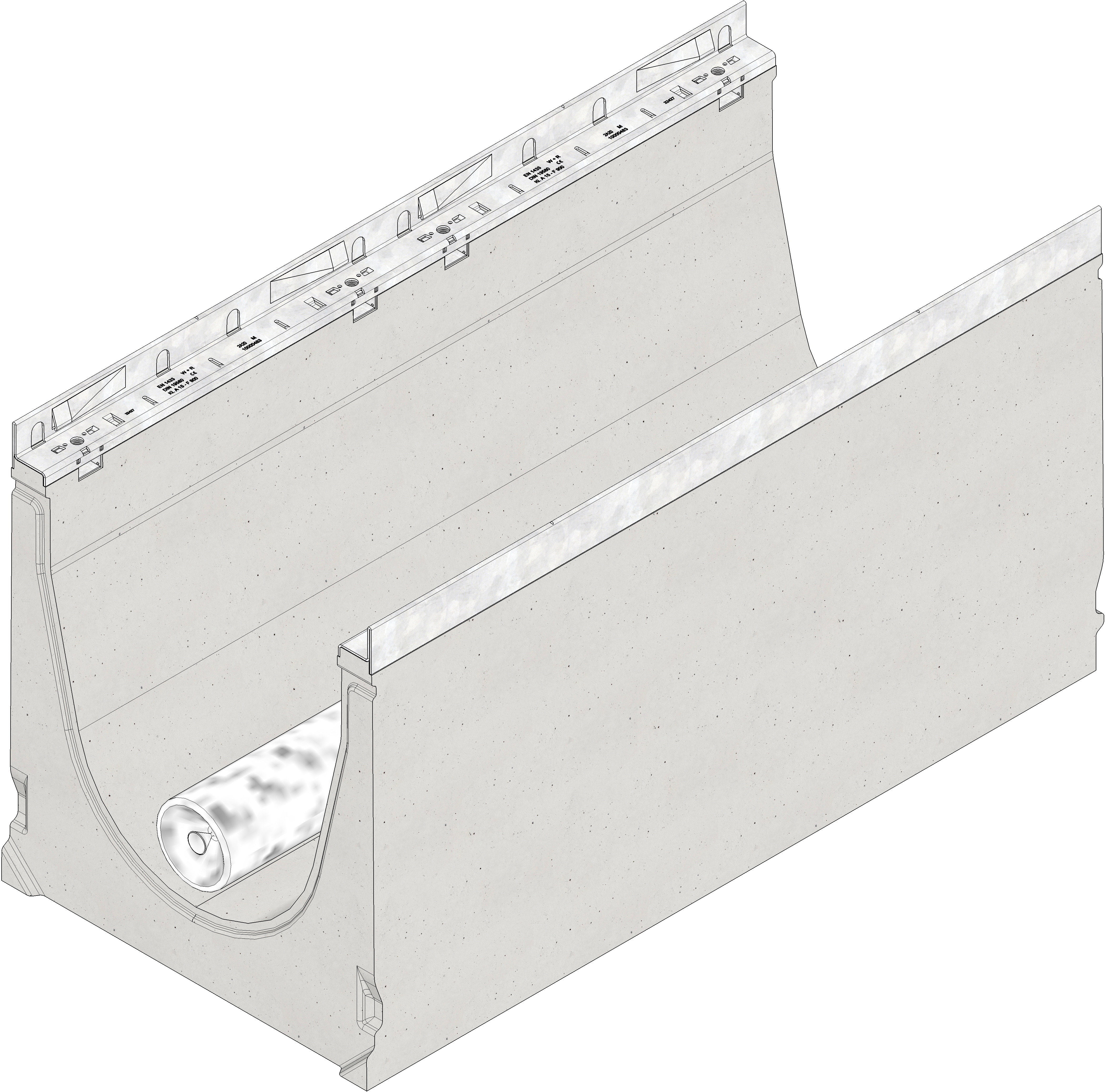

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
97671
Dužina
1000 mm
Širina
490 mm
Visina
540 mm
Težina
256.94 kg
Materijala
FASERFIX beton ojačan vlaknima
Obim zadržavanja
76 l/m
Retencioni poprečni presek
760.0 cm²
Visina ispune podloge
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Zahtevi podloge
67.0 l/lfdm.
Nazivni prečnik
400
Kanali materijal
FASERFIX beton ojačan vlaknima
Pravila i propisi
EN 1433,
Sales tekt
DRAINFIX CLEAN FSU 400 tip 01 - Početni element sa rubom od pocinkovanog čelika, s odvodnom cevi DN/OD 100 s geotekstilom i spojnicom, vezanom na kraju, s nacionalnim tehničkim odobrenjem (abZ od strane DIBt) broj: Z-84.2-7, 1 m
Opis proizvoda
DRAINFIX CLEAN FSU 400 tip 01 - Početni element, kanal za filtersku podlogu s principom površinske filtracije, napravljen od vlaknasto ojačanog betona, nominalne širine 400 mm, klase opterećenja od A 15 do F 900 prema EN 1433, CE usaglašeno, s nacionalnim tehničkim odobrenjem (abZ by DIBt) broj: Z-84.2-7, sa rubom od pocinkovanog čelika i sistemom zaključavanja bez vijaka SIDE-LOCK, 8-struko zaključavanje po metru, uklj. DRAINFIX CLEAN - Drenažna cev DN/OD 110 s geotekstilom i spojnicom, vezana na kraju, DxŠxV 1000x490x540 mm, artikl br. 97671
Jedinica pakovanja
-
Predmerski opisi
Primeri ugradnje
Asfalt klasa C 250,
Asfalt klasa D 400 - E 600,
Popločanje klasa D 400,
Beton klasa D 400 - E 600,
Asfalt klasa F 900,
Beton klasa F 900,
Uputstva za ugradnju
