Broj artikla 97683
DRAINFIX CLEAN 400 kanal sa filterskim supstratom do klase nosivosti F 900 sa pocinkovanim rubom, filterskom cevi sa geotekstilom i konektorom
Tip 01H, završni element, 1,0 m

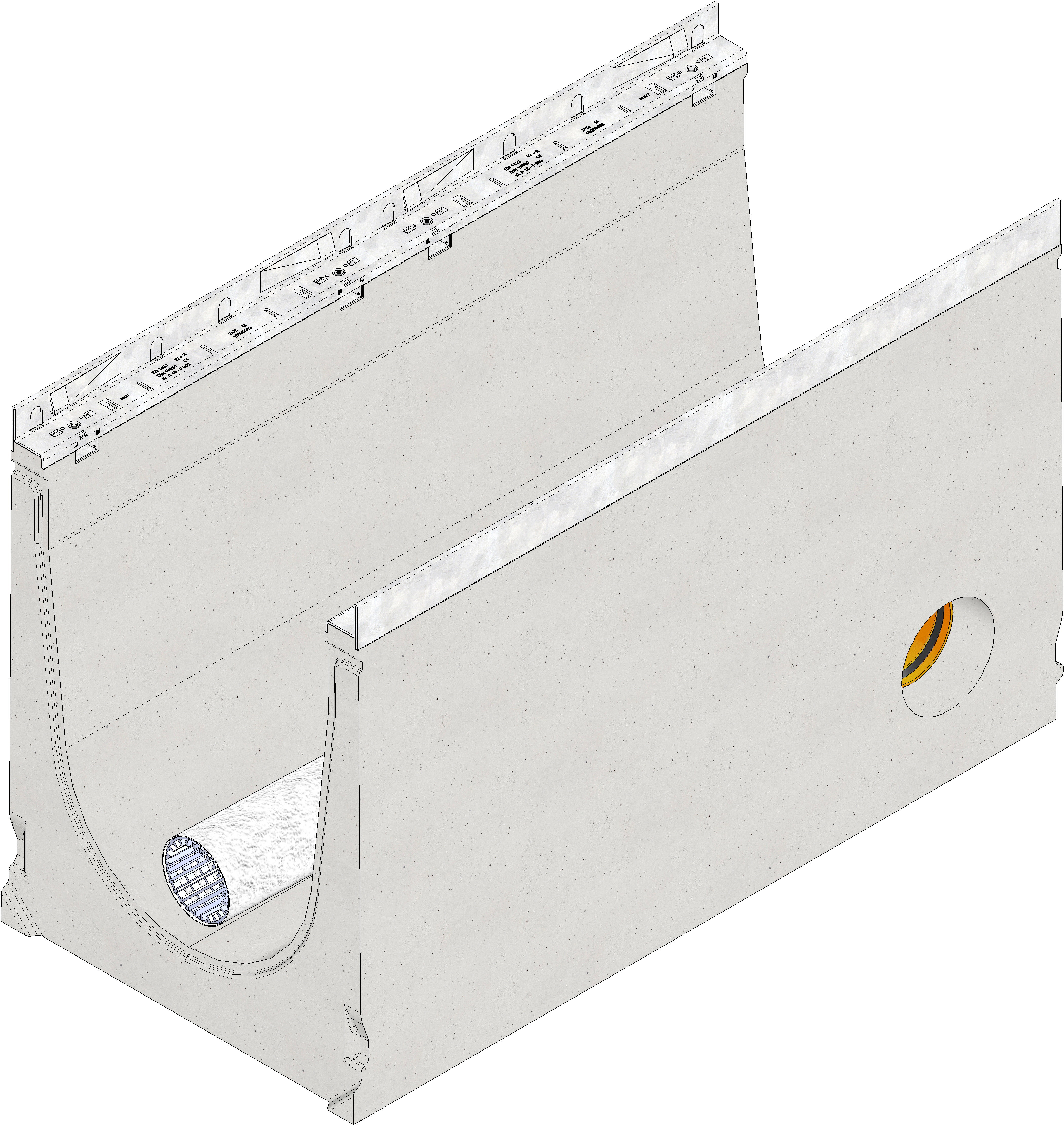

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
97683
Dužina
1000 mm
Širina
490 mm
Visina
630 mm
Težina
271.61 kg
Materijala
FASERFIX beton ojačan vlaknima, PVC-U
Obim zadržavanja
107 l/m
Retencioni poprečni presek
1070.0 cm²
Visina ispune podloge
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Zahtevi podloge
71.0 l/lfdm.
Nazivni prečnik
400
Kanali materijal
FASERFIX beton ojačan vlaknima
Pravila i propisi
EN 1433,
Sales tekt
DRAINFIX CLEAN FSU 400 tip 01H - Završni element sa rubom od pocinkovanog čelika, bočno sa integrisanim PVC-U spojem DN/OD 110, s odvodnom cevi DN/OD 100, s geotekstilom i spojnicom, s nacionalnim tehničkim odobrenjem (abZ od strane DIBt) broj: Z-84.2-7,
Opis proizvoda
DRAINFIX CLEAN FSU 400 tip 01H - Završni element filterskog supstrata kanala s principom površinske filtracije, napravljen od vlaknima ojačanog betona, nominalne širine 400 mm, klase opterećenja A 15 - F 900 prema EN 1433, CE saglasan, s nacionalnim tehničkim odobrenjem (abZ by DIBt) broj: Z-84.2-7, sa rubom od pocinkovanog čelika i sistemom zaključavanja bez vijaka SIDE-LOCK, 8-struko zaključavanje po metru, bočno sa integrisanom PVC-U spojnicom DN/OD 110, uklj. DRAINFIX CLEAN - Drenažna cev DN/OD 110 omotana geotekstilom i spojnicom, DxŠxV 1000x490x630 mm, artikl br. 97683
Jedinica pakovanja
-
Predmerski opisi
Primeri ugradnje

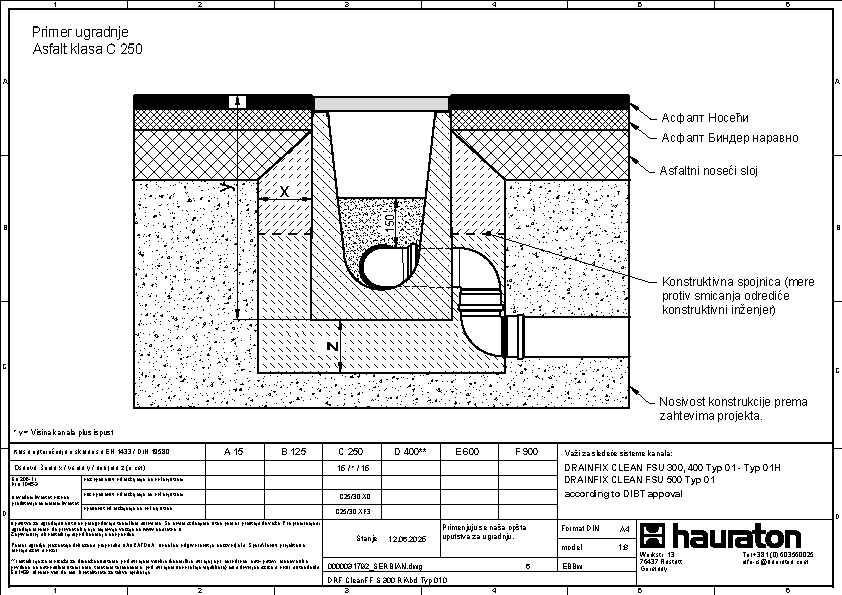

Asfalt klasa C 250,

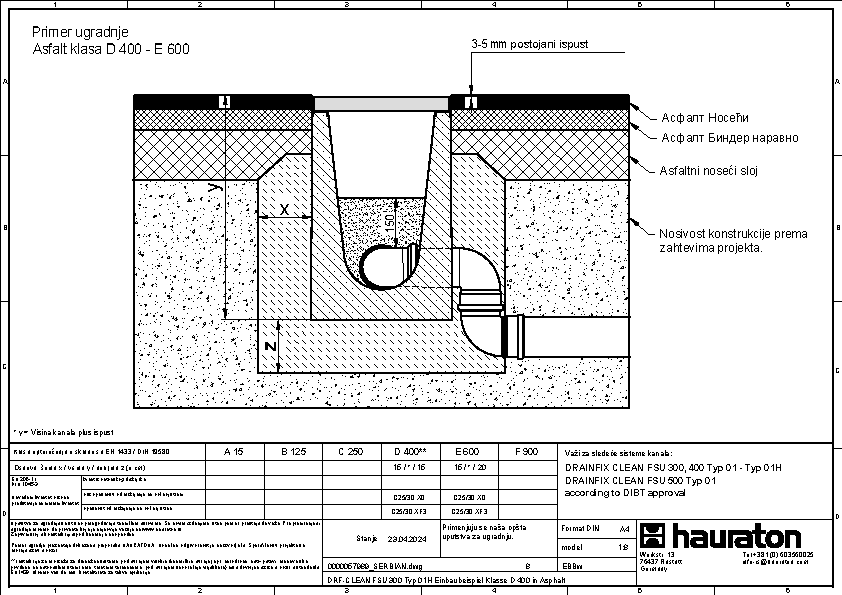

Asfalt klasa D 400 - E 600,

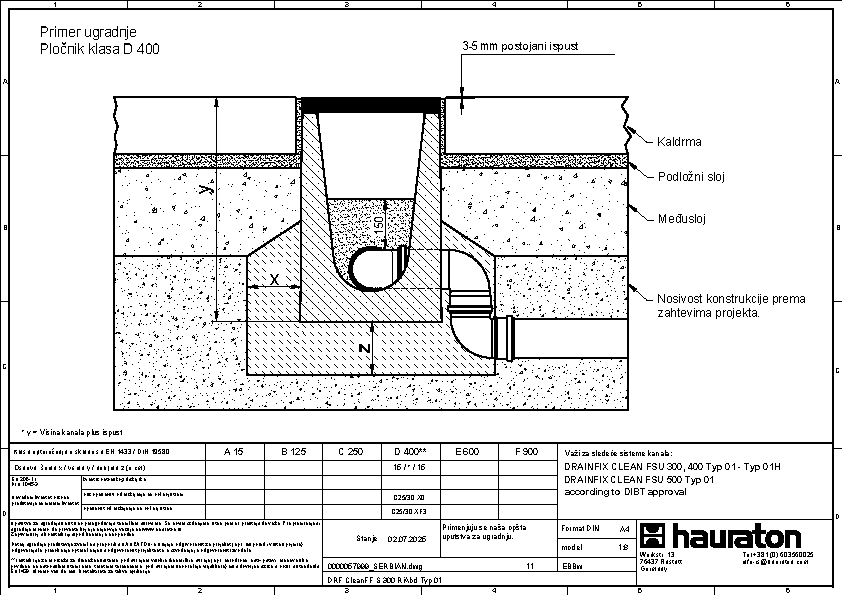

Popločanje klasa D 400,

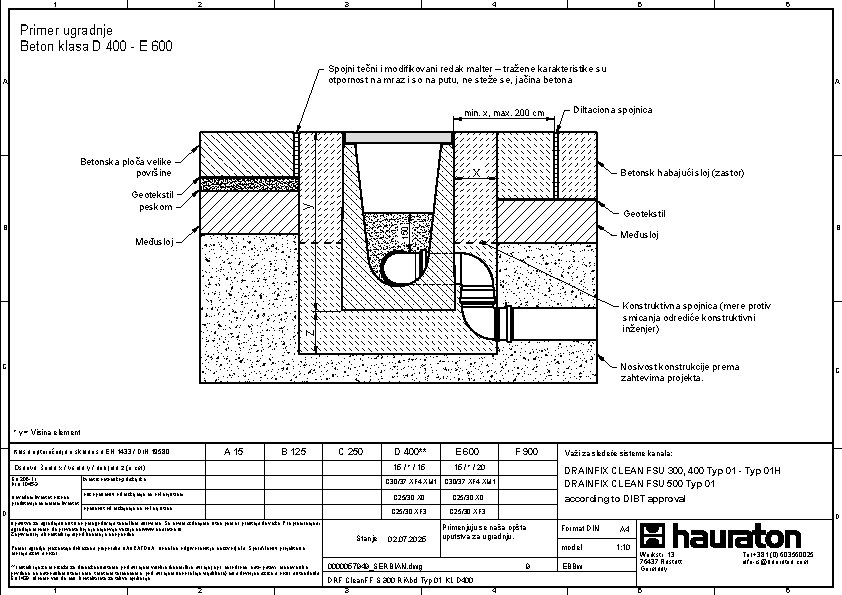

Beton klasa D 400 - E 600,

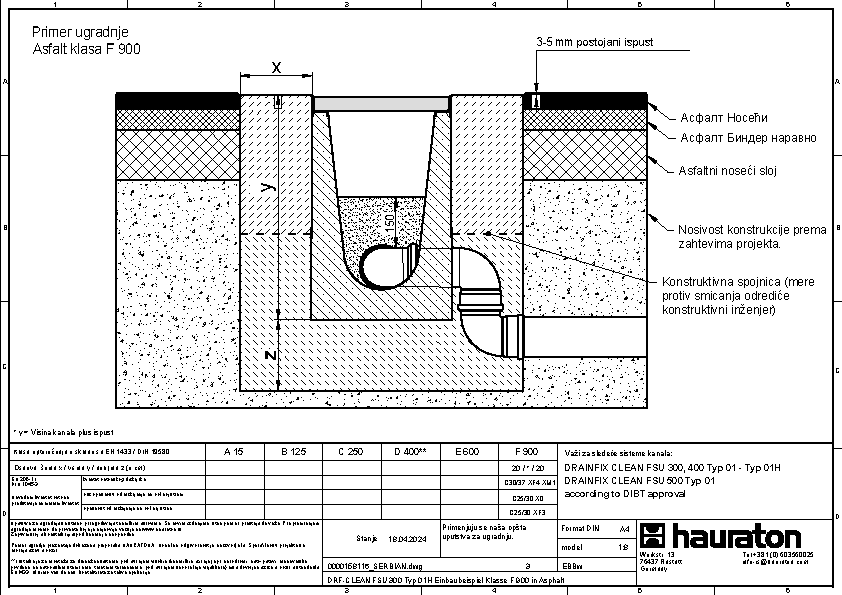

Asfalt klasa F 900,

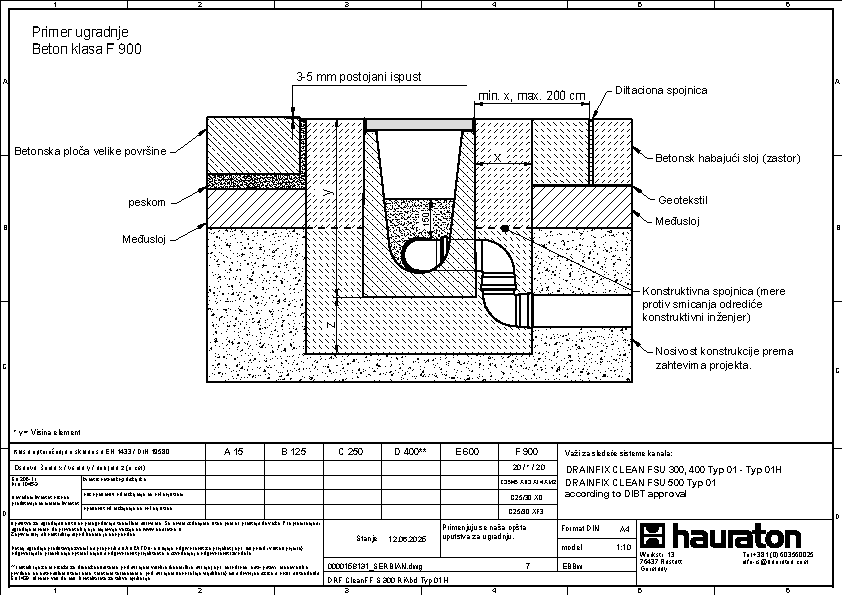

Beton klasa F 900,

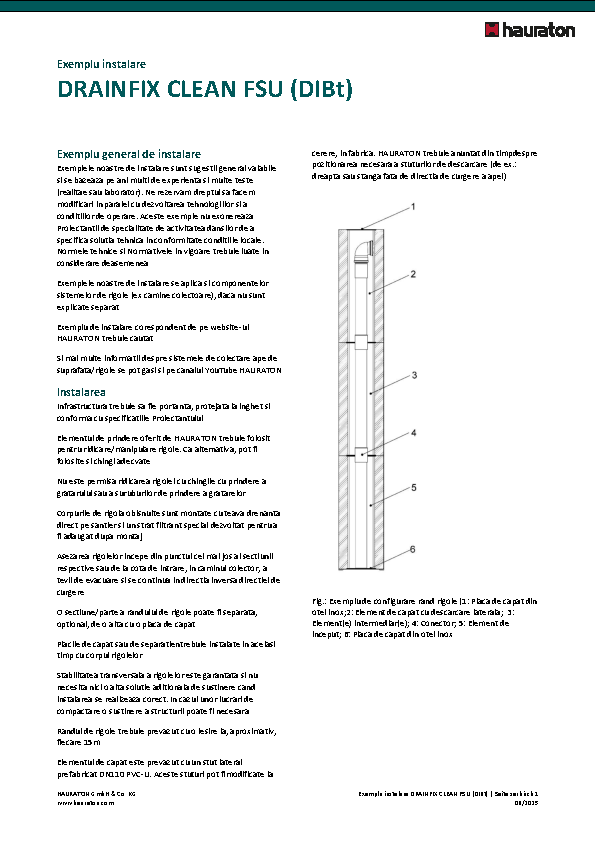

Uputstva za ugradnju
