Broj artikla 3709
FASERFIX BIG BLS 200 pristupno opterećenje: po standardu LCN 70 sa dozvoljenim osovinskim opterećenjem od 64,66 tone (A 350 - 900), Tip 060 - 065
Tip 065, 5,0 m

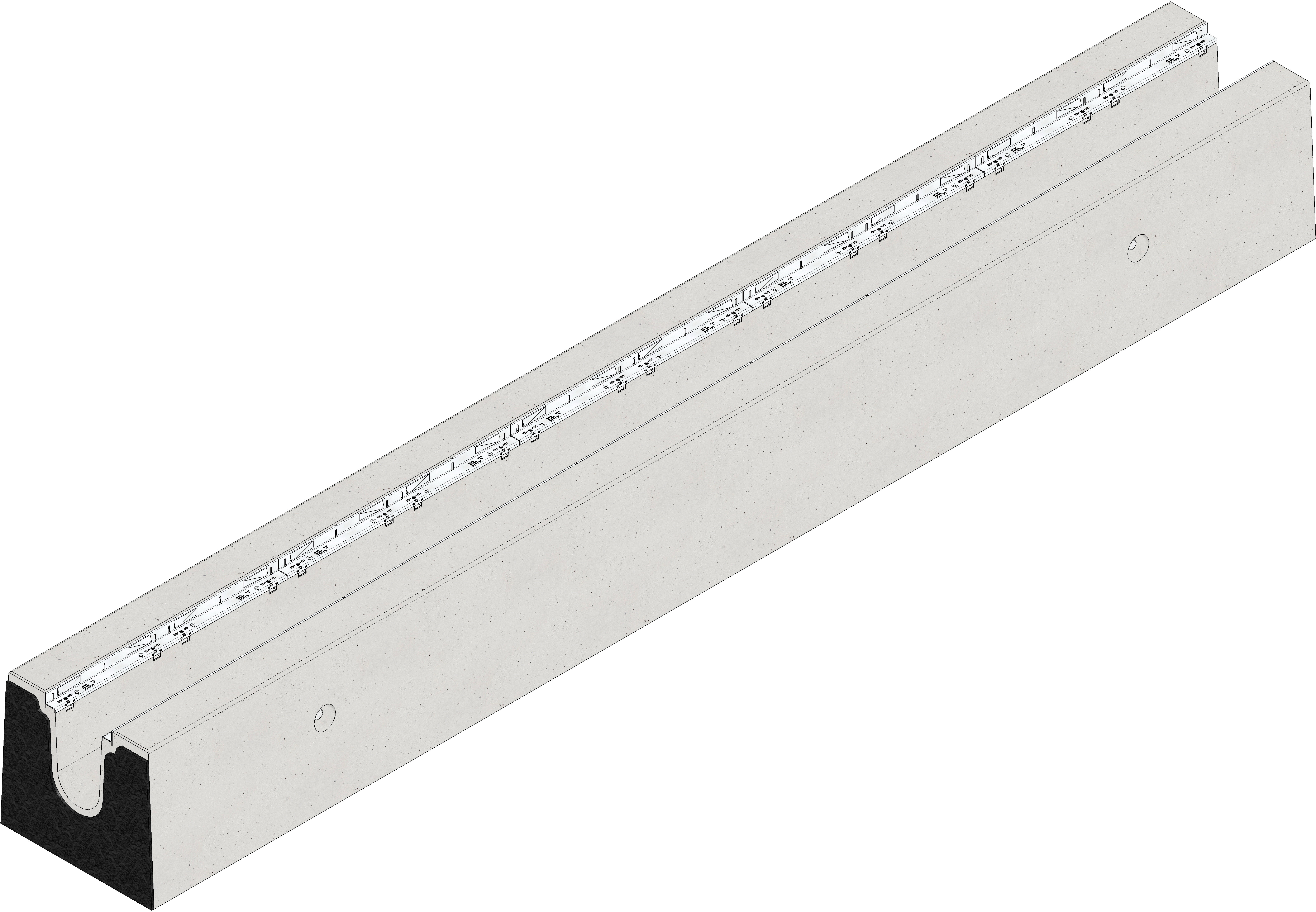

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
3709
Dužina
5000 mm
Širina
600 mm
Visina
575 mm
Težina
3700.00 kg
Materijala
Nerđajući čelik 1.4301, Standardni beton prema normi
Visina okvira
40 mm
Nazivni prečnik
200
Unutrašnji poprečni presek kanala
552 cm²
Gradijent
-
Tip pričvršćivanja
SIDE-LOCK, Zavrtnjevi/Vijci
Tip prema DIN EN 1433
I
Kanali materijal
Standardni beton prema normi
Materijal okvira
Nerđajući čelik 1.4301
Pravila i propisi
EN 1433,
Sales tekt
FASERFIX BIG BLS 200 Telo kanala tip 065 sa rubom od nerđajućeg čelika, 5 m
Opis proizvoda
FASERFIX BIG BLS 200 tip 065 - Telo kanala napravljena od prefabrikovanog FDE betona armiranog čelikom (nepropusno za tečnosti nakon ispitivanja penetrantima) C60/75, klasa reakcije na vatru A1 prema EN 13501-1, klasa opterećenja A 15 - F 900 prema EN 1433, s ispitanim statičkim proračunom i dimenzioniranjem za LCN 70 prema ICAO-u. Prema Nemačkom udruženju zračnih luka (ADV) za BFZ ( referentni avion) 750, s odlučujućim osovinskim opterećenjem Qa = 64,66 to, s proverom otpornosti na umor na temelju reprezentativnog broja superponiranih ciklusa opterećenja, poprečnim presekom odvodnje od 552 cm², sa rubom od nerđajućeg čelika CNS 1.4301, 16-strukom mogućnošću zaključavanja po metru, sa sistemom zaključavanja bez vijaka SIDE-LOCK, dodatno moguće 8-struko vijčano pričvršćivanje, s Fabrički sastavljenim PE umetkom za dilataciju th = 10 mm na jednoj prednjoj strani, s nacionalnim tehničkim odobrenjem za LAU postrojenja i AKR ispitivanjem performansi, dubinom umetanja rešetke 40 mm, DxŠxV 5000x600x575 mm, artikl br. 3709
Jedinica pakovanja
-
Predmerski opisi
Primeri ugradnje
Primeri ugradnje
Asfalt klasa D 400,
Beton klasa D 400,
Popločanje klasa D 400,
Asfalt klasa E 600 - F 900,
Beton klasa E 600 - F 900,
