Broj artikla 8021
FASERFIX KS 100 do klase opterećenja F 900
Tip 01, s izlazom PVC-U cevi DN/OD 110, pocinkovanai, 1,0 m

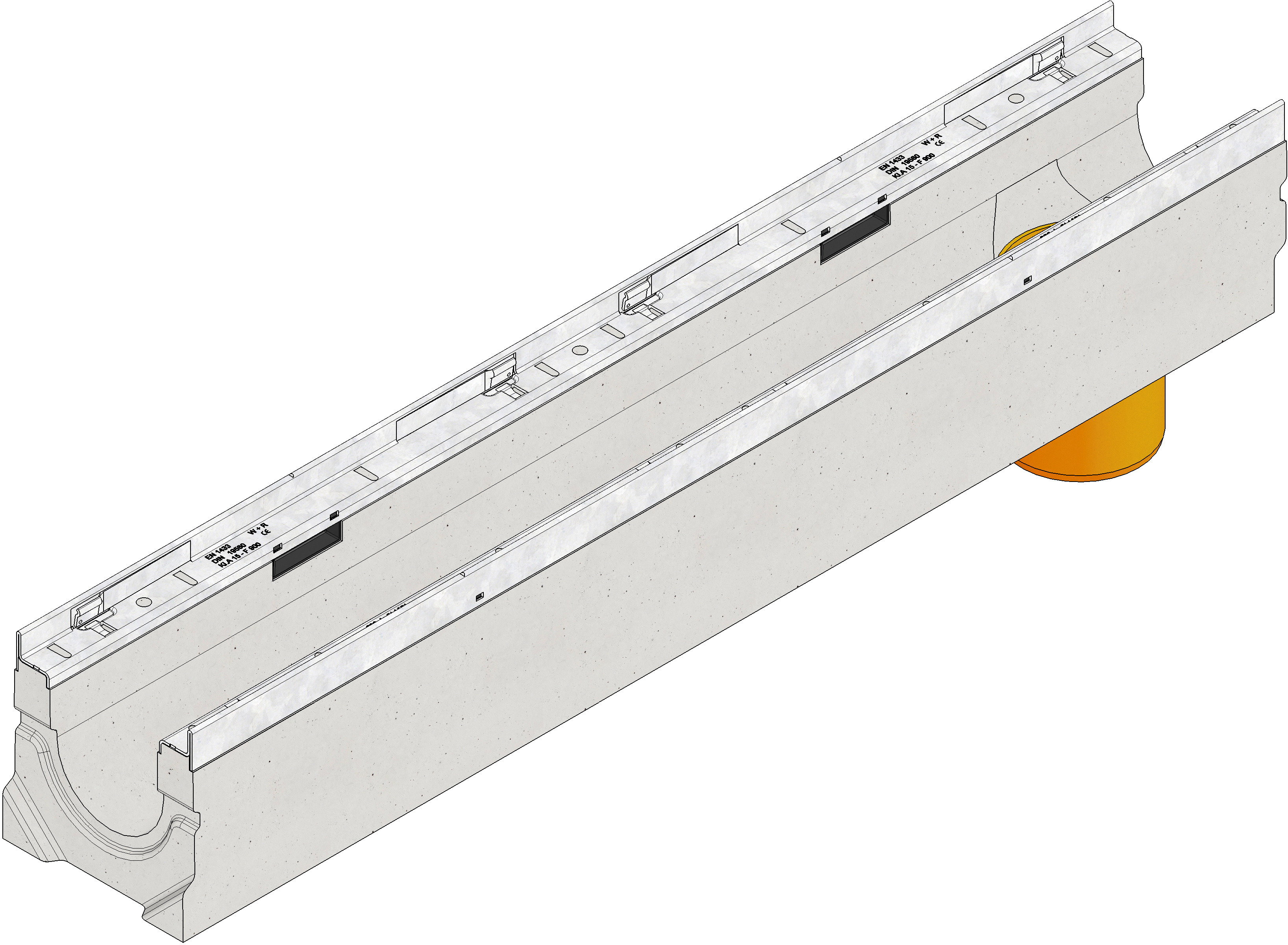

Slika proizvoda

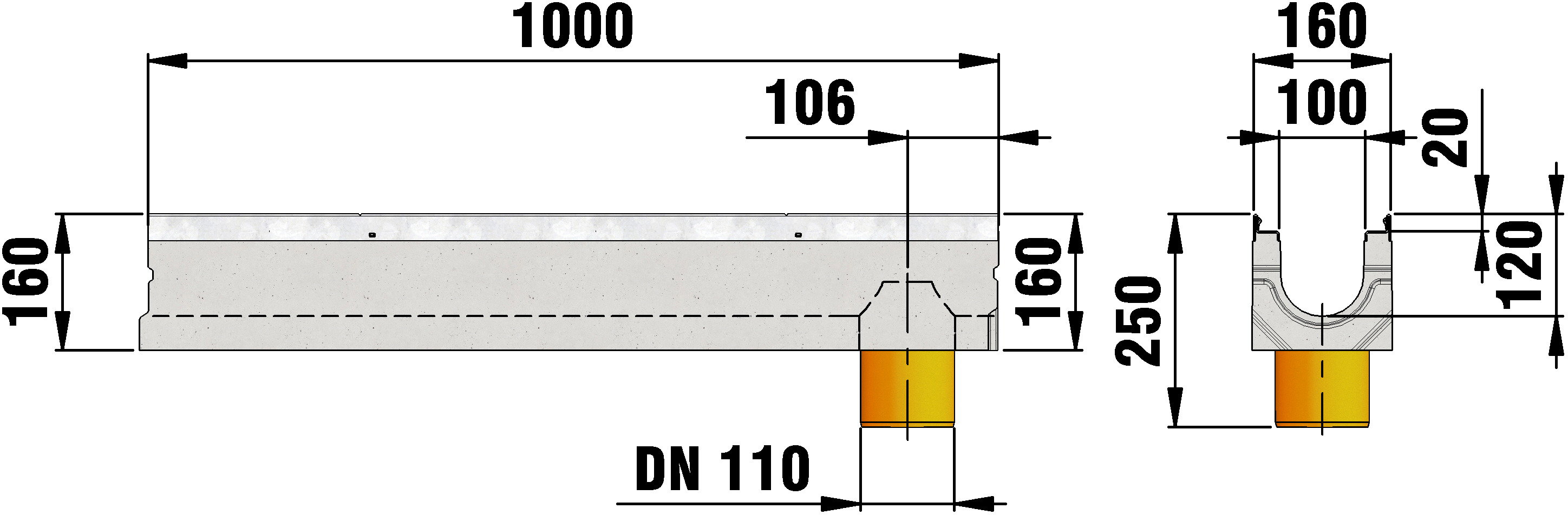

Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
8021
Dužina
1000 mm
Širina
160 mm
Visina
160 mm
Težina
33.26 kg
Materijala
čelična pocinkovana traka, FASERFIX beton ojačan vlaknima
Visina okvira
20 mm
Nazivni prečnik
100
Unutrašnji poprečni presek kanala
88 cm²
Gradijent
-
Tip pričvršćivanja
Ručica za zaključavanje, SIDE-LOCK
Tip prema DIN EN 1433
M
Kanali materijal
FASERFIX beton ojačan vlaknima
Materijal okvira
čelična pocinkovana traka
Pravila i propisi
EN 1433,
Sales tekt
FASERFIX KS 100 Telo kanala tip 01 sa rubom od pocinkovanog čelika, sa PVC-U izlazom cevi DN/OD 110 vertikalno, 1 m
Opis proizvoda
FASERFIX KS 100 tip 01 - Telo kanala od vlaknima ojačanog betona, klasa opterećenja A 15 - F 900 prema EN 1433, sa PVC-U izlazom cevi DN/OD 110 na kraju kanala vertikalno, CE saglasan, sa rubom od pocinkovanog čelika i sistemom zaključavanja bez vijaka SIDE-LOCK za brzu ugradnju rešetke, dostupan je dodatni mehanizam zaključavanja, 8-struko zaključavanje, sa žlebom za zaptivanje, DxŠxV 1000x160x160 mm, artikl br. 8021
Jedinica pakovanja
7
Predmerski opisi
Primeri ugradnje

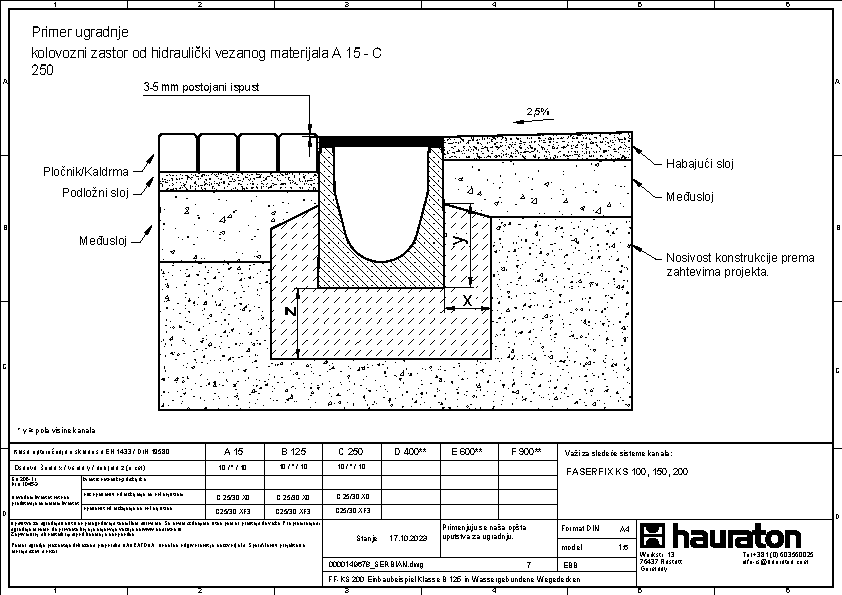

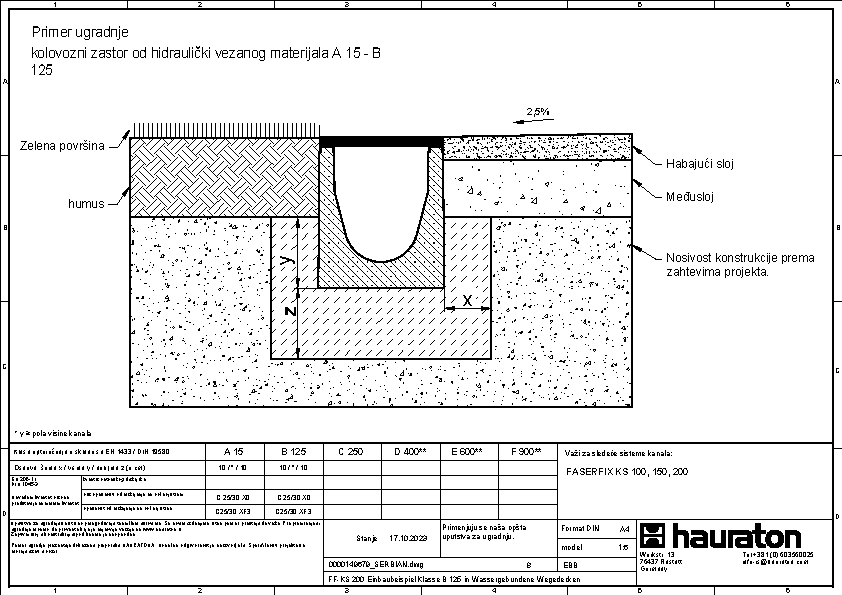

klasa A 15 - B 125,

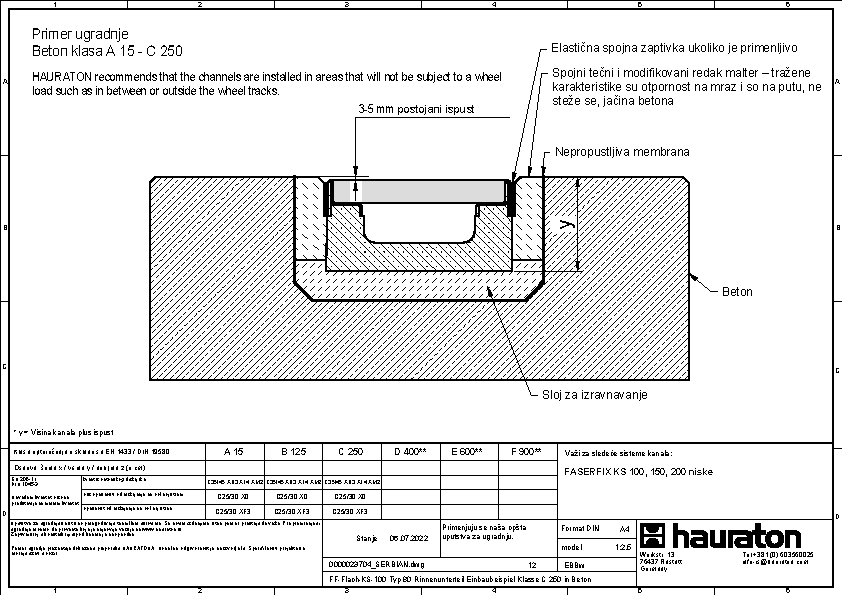

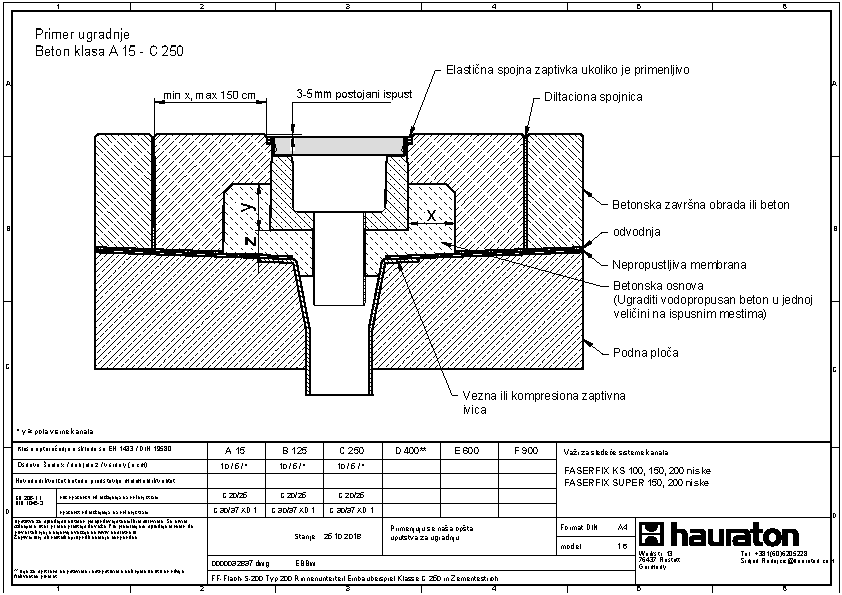

Beton klasa A 15 - C 250,
Beton klasa A 15 - C 250,

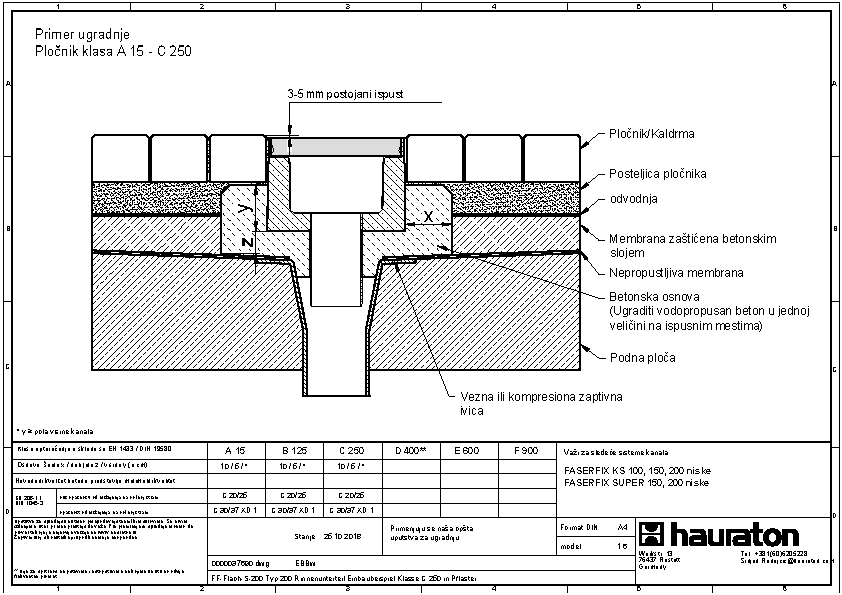

Popločanje klasa A 15 - C 250,
klasa A 15 - C 250,

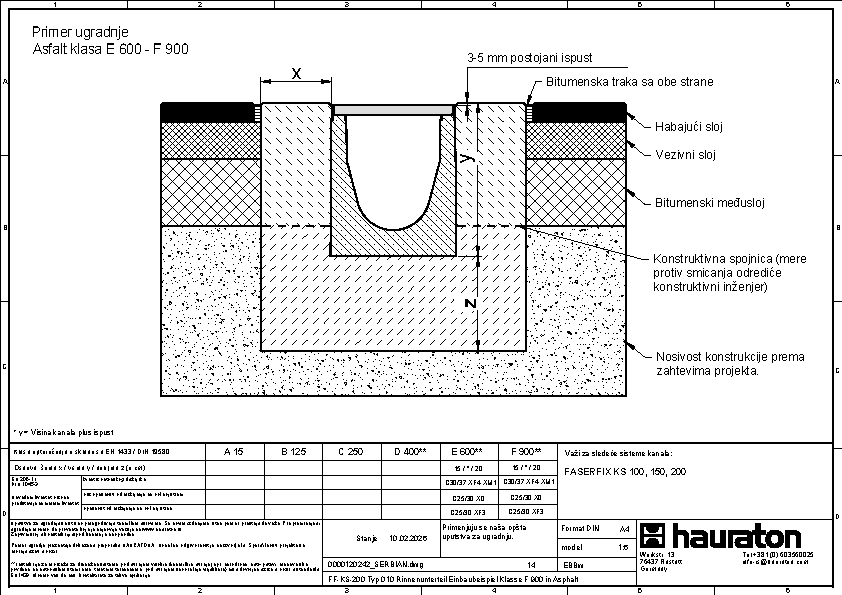

Asfalt klasa E 600 - F 900,

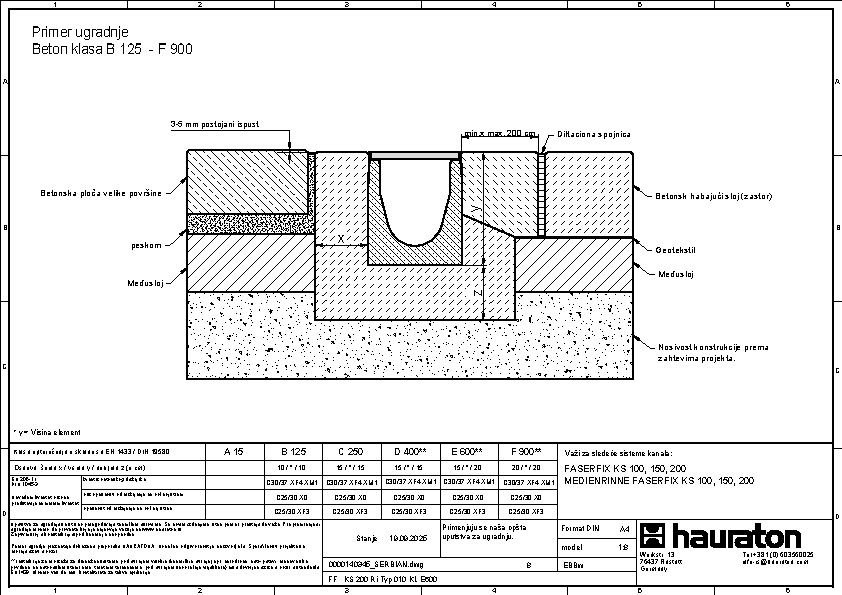

Beton klasa B 125 - F 900,

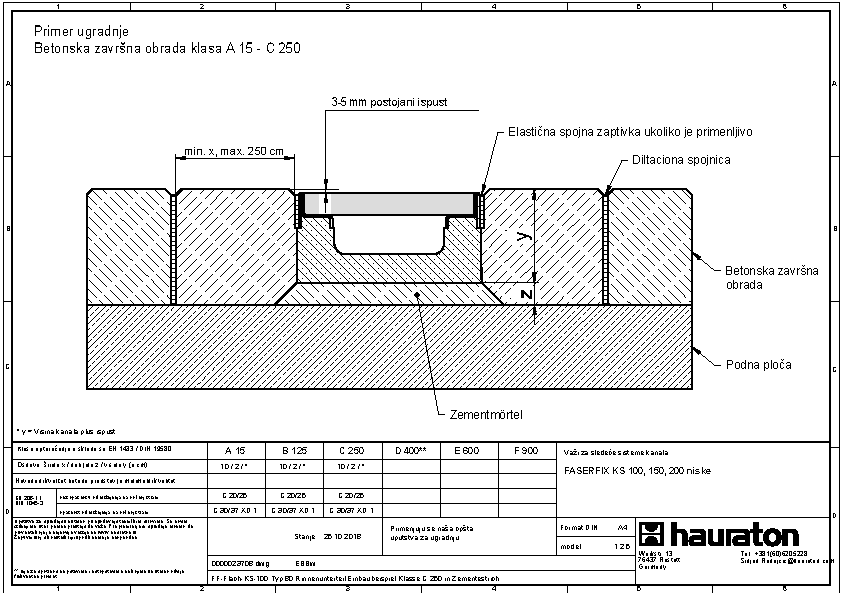

Cementna košuljica klasa A 15 - C 250,

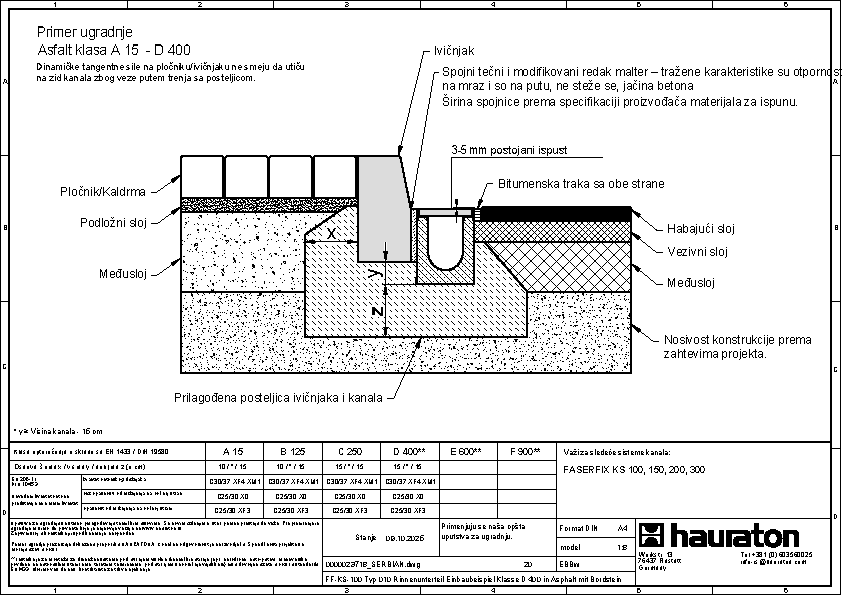

Asfalt klasa A 15 - D 400,

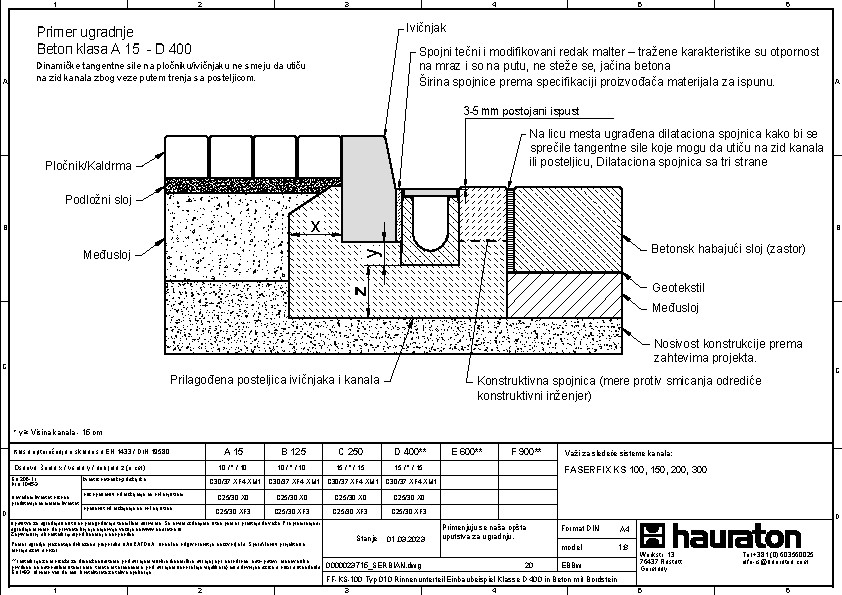

Beton klasa A 15 - D 400,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,

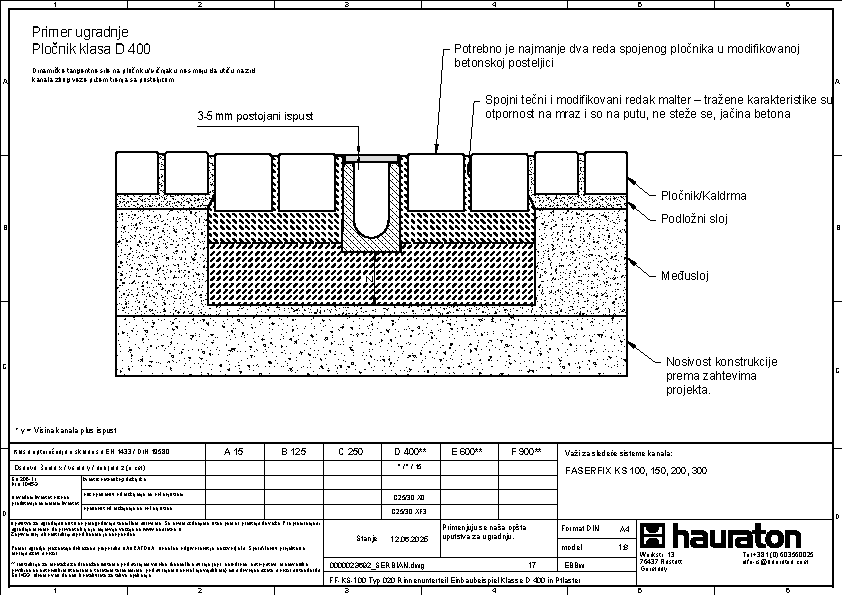

Popločanje klasa D 400,
Popločanje klasa D 400,
Beton klasa E 600,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,

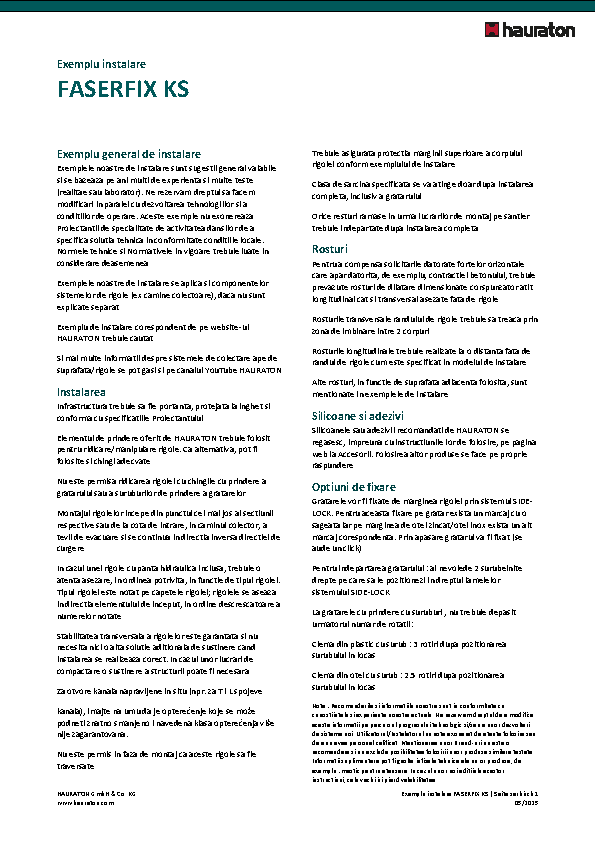

Uputstva za ugradnju
