Broj artikla 8010
FASERFIX KS 100 sa integrisanim padom 0,6 % do klase opterećenja F 900
Tip 10, pocinkovanai, 1,0 m

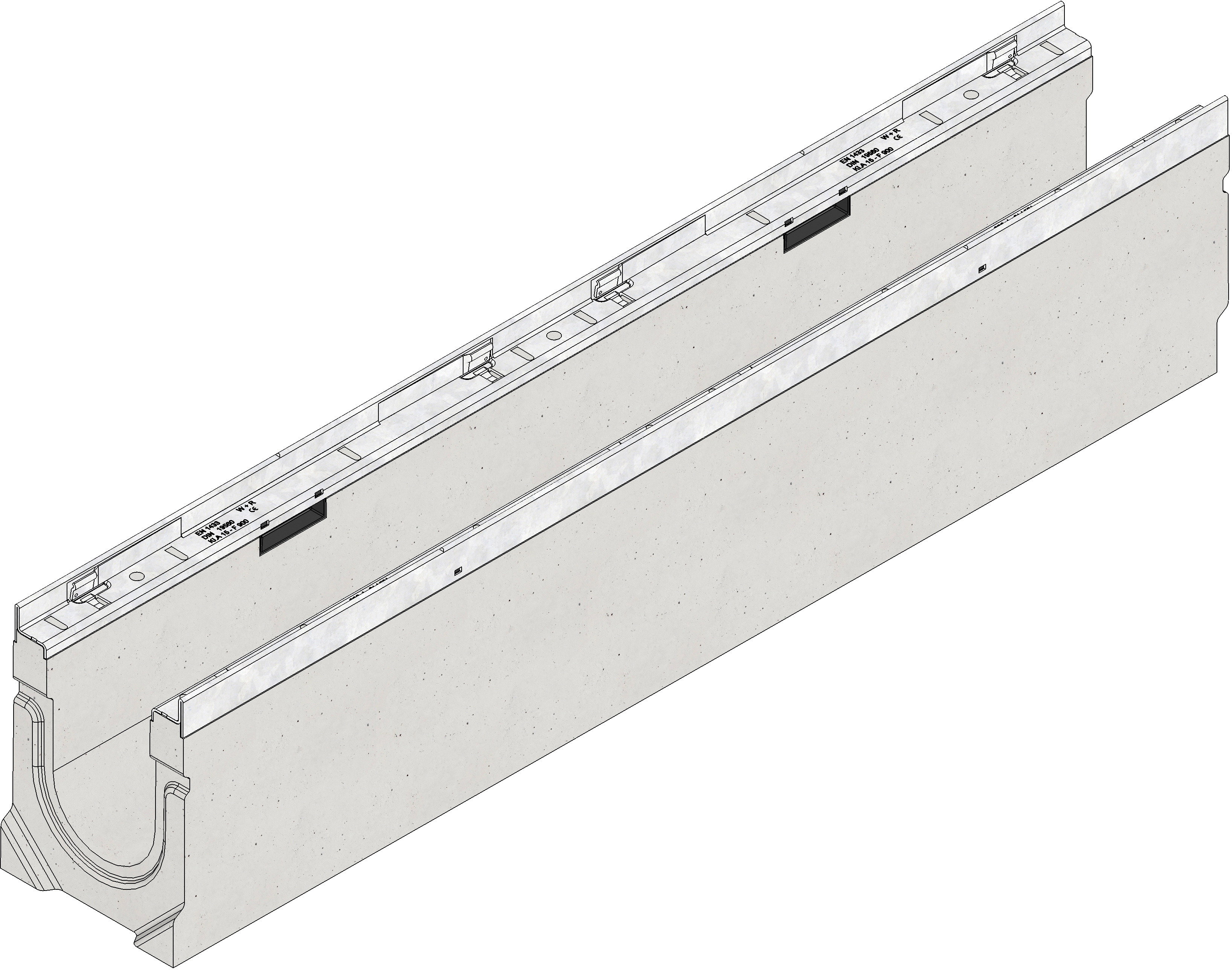

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
8010
Dužina
1000 mm
Širina
160 mm
Visina
214 - 220 mm
Težina
39.99 kg
Materijala
čelična pocinkovana traka, FASERFIX beton ojačan vlaknima
Visina okvira
20 mm
Nazivni prečnik
100
Unutrašnji poprečni presek kanala
143 cm²
Gradijent
0.6 %
Tip pričvršćivanja
Ručica za zaključavanje, SIDE-LOCK
Tip prema DIN EN 1433
M
Kanali materijal
FASERFIX beton ojačan vlaknima
Materijal okvira
čelična pocinkovana traka
Pravila i propisi
EN 1433,
Sales tekt
FASERFIX KS 100 Telo kanala tip 10 sa rubom od pocinkovanog čelika, 1 m
Opis proizvoda
FASERFIX KS 100 tip 1 - 19 - Telo kanala od vlaknima ojačanog betona, klasa opterećenja A 15 - F 900 prema EN 1433, CE usaglašeno, kontinualni pad kanala 0,6%, sa rubom od pocinkovanog čelika i sistemom zaključavanja bez vijaka SIDE-LOCK za brzu ugradnju rešetke, dostupan je dodatni mehanizam zaključavanja, 8-struko zaključavanje, sa žljebom za zaptivanje, DxŠxV 1000x160x160-274 mm, artikl br . 8001 - 8019
Jedinica pakovanja
21
Predmerski opisi
Primeri ugradnje
klasa A 15 - B 125,
Beton klasa A 15 - C 250,
Beton klasa A 15 - C 250,
Popločanje klasa A 15 - C 250,
klasa A 15 - C 250,
Asfalt klasa E 600 - F 900,
Beton klasa B 125 - F 900,
Cementna košuljica klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Beton klasa A 15 - D 400,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Popločanje klasa D 400,
Beton klasa E 600,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Uputstva za ugradnju
