Kernkompetenz von HAURATON: Entwässern

Entwässerung

Unter Entwässerung versteht man das gezielte Abführen von Wasser durch natürliche oder künstliche Einrichtungen wie Entwässerungssystemen. Die Funktion eines Entwässerungssystems ist es, das angefallene Niederschlagswasser aus angrenzenden ebenen Flächen aufzunehmen, zu transportieren und abzuleiten. Entwässerungs­rinnen können in verschiedensten Bereichen eingebaut werden, von Schwerlastanwendungen wie Flughäfen oder Industrieanlagen bis hin zu begehbaren Entwässerungssystemen in Fußgängerzonen und öffentlichen Plätzen. Je nach Einsatzgebiet gibt es unter­schiedliche Anforderungen an das Entwässerungssystem, die es zu beachten gilt.

Wählen Sie Ihre Anforderungen: Von extremen Belastungen bis zu leichten Belastungen oder gar Entwässerungslösungen nach Maß.

Entwässerungssysteme für Bereiche mit extremen Belastungen und Frequenzen

In verschiedenen Anwendungsbereichen wie Flugbetriebsflächen, Hafenanlagen oder Renn- und Teststrecken sind Entwässerungssysteme extrem hohen Belastungen und hohen Nutzungs­frequenzen ausgesetzt. Enorme Schub-, Scher- und Sogkräfte, Punkt­belastungen und dynamische Horizontalkräfte erfordern von den eingebauten Rinnen höchste Stabilität und Sicherheit. HAURATON Entwässerungsrinnen für extreme Lasten bieten absolute Sicherheit und Stabilität auch bei enormen dauerhaften Belastungen.

Produktvergleich von Systemen für extreme Belastungen

FASERFIX SUPER
Robustes Entwässerungssystem für Bereiche mit extremen…
FASERFIX BIG BLS
Robustes Entwässerungssystem für Bereiche mit extremen…
RECYFIX HICAP T
Robustes Entwässerungssystem aus Kunststoff für Bereic…
Belastungsklasse nach EN 1433
bis F 900 bis F 900 bis F 900
Überfahrungsfrequenz
Belastungsdynamik
Nennweite | Systemgröße
NW 100 – 500 NW 200 & 300 3000, 5000, 8000
Material des Rinnenunterteils
Faserbewehrter Beton Flüssigkeitsdichter Beton als Stahlbetonfertigteil Polypropylen (PP), 100 % recycelter Kunststoff
Zargensystem

Verzinkte Stahl- oder Guss-Zarge mit 40 x 40 mm Einlegetiefe

Verzinkte Stahl- oder Edelstahl-Zarge mit 40 x 40 mm Einlegetiefe

Abdeckungsvarianten

– Guss-Stegroste
– GUGI-Guss-Gitterroste

– Guss-Stegroste
– GUGI-Guss-Gitterroste

Gussschlitzaufsätze
(wahlweise mit Drainöffnung)

Spezielle Merkmale

– Schraubloser Schnellverschluss SIDE-LOCK
– 16-fache Fixierungsmöglichkeit der Abdeckung pro Meter

– Mit Achslasten bis zu 100t
– Betonläufer bereits integriert
– Baulängen 4 und 5 m;
– Schraubloser Schnellverschluss SIDE-LOCK
– 16-fache Fixierungsmöglichkeit der Abdeckung pro Meter
– PE-Raumfugenplatte werkseitig an jedem Rinnenstoß
– Geprüfter, statischer Nachweis für vier Lastfälle
– DIBt-Zulassung Z-74-4.141

– Polygonale Verlegung im Radius möglich
– Entwässerung und Retention in einer Komponente
– Einbau aller Asphaltschichten und Pflaster in loser Bettung direkt an Schlitzaufsatz möglich
– Gussabdeckung an Oberfläche kann unterbrochen werden, während die Rinnen im Untergrund weiterlaufen
– Gusschlitzaufsatz auch mit Öffnung zur Entwässerung von OPA-Belägen oder zur Bauzeitenentwässerung (BZE)

Gefälle

– Wasserspiegelgefälle
– Stufengefälle
– Innenliegendes Gefälle

Wasserspiegelgefälle

Wasserspiegelgefälle

Referenz-Highlights

Eine Auswahl von internationalen Projekten mit ausführlichen Informationen und spannenden Lösungen. Lassen Sie sich inspirieren.

Entwässerungssysteme für Schwerlast-Bereiche mit hohen Belastungen und Frequenzen

Entwässerungsrinnen in Schwerlastverkehrsbereichen müssen hohen Belastungen und großen Schub- und Scherkräften durch rangierende Fahrzeuge standhalten. Um eine langfristige und dauerhafte Sicherheit zu gewährleisten, müssen sie besonders robust sein und eine hohe Widerstandskraft gegenüber Witterungsbedingungen und Taumitteln verfügen. Schwerlastverkehrsbereiche stellen daher hohe Anforderungen an die Entwässerungsrinne. Das komplette Entwässerungssystem (Rinne und Einbau) muss auf den hohen Lastenverkehr ausgelegt sein. Unsere Experten unterstützen Sie hier gerne bei der Auswahl der passenden Entwässerungs­rinne und dem fachgerechten Einbau.

Produktvergleich von Systemen für hohe Belastungen

FASERFIX KS
Leistungsfähige Entwässerungsrinne für Bereiche mit Pk…
RECYFIX NC
Hochstabil und leicht – die Kunststoffrinne für Schwer…
RECYFIX MONOTEC
Das monolithische Entwässerungssystem für Verkehrs- un…
FASERFIX POINT KS
Stabile Punkteinläufe für öffentliche und gewerbliche …
Belastungsklasse nach EN 1433
bis F 900 bis E 600 bis D 400 bis E 600
Überfahrungsfrequenz
Belastungsdynamik
Nennweite | Systemgröße
NW 100 – 300 NW 100 – 400 NW 100 & 200 L/B 30/30, L/B 40/40
Material des Rinnenunterteils
Faserbewehrter Beton Polypropylen (PP), 100 % recycelter Kunststoff Modifiziertes Polypropylen Faserbewehrter Beton
Zargensystem

Verzinkte Stahl- oder Edelstahl-Zarge mit 20 x 20 mm Einlegetiefe

Ingetrierte Zarge (Bestandteil des Rinnenkörpers) mit Längsschubsicherung

Verzinkte Stahl-Zarge mit 20 x 20 mm Einlegetiefe

Abdeckungsvarianten

– (Doppel) Stegroste
– Design Stegroste FIBRETEC und METROPOLIS
– Lochroste
– Längsstabroste
– Gitterroste
– Gussroste
– Design Gussroste
⇒ Aus Guss, Kunststoff, verzinktem Stahl, Edelstahl

Gussroste

Design Stegroste FIBRETEC

– Gitterroste
– Guss-Längsstabroste
– GUGI-Guss-Gitterroste

Spezielle Merkmale

– Schraubloser Schnellverschluss SIDE-LOCK
– 10-fache Fixierungsmöglichkeit der Abdeckung pro Meter

– Rinne und Abdeckung = ein Bauteil
– Selbstzentrierende Schraube –> findet automatisch die richtige Position
– Rinnenkörper aus Polypropylen kann vor Ort einfach bearbeitet werden

– Großes Retetionsvolumen trotz schlanker Rinnenkonstruktion
– Monolithische Entwässerungsrinne –> vandalismussicher
– Einfache Reinigung durch Spülung über den Revisionskasten (wartungsarm)

– Schraubloser Schnellverschluss SIDE-LOCK
– Einbau ohne Abdeckung möglich
– Eingelassene KG-Anschlussmuffen für Anbindung an Grundleitung

Gefälle

– Wasserspiegelgefälle
– Stufengefälle
– Innenliegendes Gefälle

– Stufengefälle
(bei NW 100)
– Wasserspiegelgefälle

– Stufengefälle
– Wasserspiegelgefälle

Referenz-Highlights

Eine Auswahl von internationalen Projekten mit ausführlichen Informationen und spannenden Lösungen. Lassen Sie sich inspirieren.

Entwässerungssysteme für mittlere Belastungen und Frequenzen

Öffentliche und gewerbliche Flächen wie Parkplätze, Parkhäuser, Tankstellen, Industriegebiete und Bahnhöfe werden täglich von einer großen Anzahl von Fahrzeugen frequentiert. Das Entwässerungssystem muss daher belastbar und widerstandsfähig gegen korrodierende Stoffe sein. Zudem ist auch bei starkem Fahrzeugaufkommen eine hohe Verkehrssicherheit zu gewährleisten.

Öffentliche Plätze wiederum haben einerseits einen hohen ästhetischen Anspruch an ein Entwässerungssystem, andererseits muss dieses auch robust genug sein, um regelmäßig von Lieferverkehr überfahren zu werden. Auch hier spielen Verkehrs­sicherheit und die Widerstandsfähigkeit gegen korrodierende Stoffe eine wichtige Rolle.

HAURATON Systeme für mittlere Lasten erfüllen alle Anforderungen der EN 1433 und bieten dadurch die volle Sicherheit auch bei stärker beanspruchten Arealen.

Produktvergleich von Systemen für mittlere Belastungen

RECYFIX PRO
Korrosionsfreies Entwässerungs­system zur Entwässe…
RECYFIX PLUS
Korrosionsfreies Entwässerungs­system zur Entwässe…
Schlitzrinnen
Elegantes, nahezu unsichtbares Entwässerungssystem für…
Belastungsklasse nach EN 1433
bis C 250 bis C 250 bis E 600
Überfahrungsfrequenz
Belastungsdynamik
Nennweite | Systemgröße
NW 100 – 300 NW 100 – 300 NW 100 & 150
Material des Rinnenunterteils
Polypropylen (PP), 100 % recycelter Kunststoff Polypropylen (PP), 100 % recycelter Kunststoff Faserbewehrter Beton oder Polypropylen (PP), 100 % recycelter Kunststoff
Zargensystem

Kunststoff-Zarge 20 x 20 mm Einlegetiefe

Integrierte Zarge aus verzinktem Stahl oder Edelstahl

Abdeckungsvarianten

– Längsstabroste
– GUGI-Kunststoff-Gitterroste
– Gitterroste
– Design Stegrost FIBRETEC
– Doppelstegroste
⇒ Aus Guss, Kunststoff, verzinktem Stahl, Edelstahl

– Lochroste
– Stegroste
– GUGI-Guss-Gitterroste
– Gitterroste
– Gussroste
⇒ Aus Guss, verzinktem Stahl, Edelstahl

– Schlitzabdeckungen aus verzinktem Stahl oder Edelstahl (V2A, V4A)
– Doppelschlitzabdeckungen

Spezielle Merkmale

– Einbaufertig vormontiert – Rinne und Abdeckung = ein Bauteil
-Geringes Gewicht
– Rinnenkörper aus (Polypropylen) kann vor Ort einfach bearbeitet, zugeschnitten, gebohrt werden

– Einbaufertig vormontiert – Rinne und Abdeckung = ein Bauteil
– Geringes Gewicht
– Rinnenkörper aus (Polypropylen) kann vor Ort einfach bearbeitet, zugeschnitten, gebohrt werden

– Vielfältige Lösungen mit zahlreichen Halshöhen für die entsprechenden Belastungsklassen
– Einzigartige Verbindungstechnik der Schlitzabdeckungen
– Revisionsaufsätze mit auspflasterbarer Innenwanne

Gefälle

– Wasserspiegelgefälle
– Stufengefälle

– Wasserspiegelgefälle
– Stufengefälle

– Wasserspiegelgefälle
– Stufengefälle
– Innenliegendes Gefälle

Referenz-Highlights

Eine Auswahl von internationalen Projekten mit ausführlichen Informationen und spannenden Lösungen. Lassen Sie sich inspirieren.

Entwässerung für leichte Belastungen und Frequenzen

Bei der Entwässerung von öffentlichen und gewerblichen Bereichen wie Plätzen, Grünflächen, Park- und Sportanlagen gilt es verschiedene Herausforderungen zu meistern. Vor allem im öffentlichen Raum hat die Sicherheit für Besucher und Verkehr auch bei der Entwässerung besondere Priorität. Das Entwässerungs­system muss alle möglichen Belastungsarten standhalten – von Fußgängern über Radfahrer bis hin zu Pkw-Verkehr. Auch spielt eine hochwertige, ästhetische Optik eine wichtige Rolle. HAURATON Entwässerungssysteme für leichte Lasten vereinen Funktionalität mit elegantem Design. So sorgen die Rinnen nicht nur für die zuverlässige Ableitung von Oberflächenwasser, sondern setzen darüber hinaus optische Akzente.

Produktvergleich von Systemen für leichte Belastungen

RECYFIX STANDARD
Entwässerungsrinne für den privaten Bereich rund um Ha…
RECYFIX POINT
Sichere Punktentwässerung aus Kunststoff für Garagen, …
DACHFIX STEEL
Norm- und regelgerechte Entwässerung für Fassaden, Fla…
DACHFIX RESIST
Leichte Kunststoffrinne zur Entwässerung für Fassaden,…
DACHFIX POINT
Ideale Lösung zur Punktentwässerung von Balkonen, Flac…
FASERFIX STANDARD
Entwässerungsrinne für private und öffentliche Bereich…
FASERFIX POINT STANDARD
Punktentwässerung aus Beton für Höfe, Plätze und Garag…
SCHLITZRINNE FLAT
Entwässerungssystem für Flächen mit Design-Anspruch be…

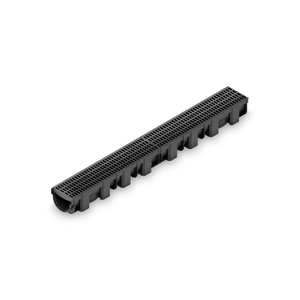

TOP X
Entwässerungsrinne für private Höfe, Einfahrten und Gä…
Belastungsklasse nach EN 1433
bis C 250 bis C 250 A 15 A 15 A 15 bis C 250 A 15 A 15 A 15
Überfahrungsfrequenz
Belastungsdynamik
Nennweite | Systemgröße
NW 100 – 300 L/B 30/30 NW 115, NW 135, NW 155, NW 205, NW 255 NW 115 L/B 30/30, L/B 40/40 NW 100 L/B 30/30, L/B 40/40 NW 150, NW 180
Material des Rinnenunterteils
Polypropylen (PP), 100 % recycelter Kunststoff Polypropylen (PP), 100 % recycelter Kunststoff Verzinkter Stahl oder Edelstahl Kunststoff Faserbewehrter Beton Faserbewehrter Beton Kunststoff in schwarz oder silber
Zargensystem

Verzinkter Stahl
oder Edelstahl

Verzinkter Stahl oder Edelstahl

Abdeckungsvarianten

– Stegroste
– Gitterroste
-Lochroste
-GUGI-GUSS-Gitterroste
⇒ Aus Guss, verzinktem Stahl oder Edelstahl

– Gussroste Sterndesign
– Gitterroste
– Guss-Längsstabroste

– Stegroste
– Design Stegrost FIBRETEC
– Gitterroste
– Längsstabroste
– Lochroste
⇒ Aus Kunststoff, verzinktem Stahl, Edelstahl

– Stegroste
– Gitterroste
– Längsstabroste
– Lochroste
⇒ Aus Kunststoff, verzintem Stahl, Edelstahl

– Längsstabrost
– Gitterroste
⇒ Aus verzinktem Stahl oder Edelstahl

– Stegroste
– Gitterroste
– GUGI-Guss-Gitterroste

Gitterroste

Schlitzabdeckungen

– Stegroste
– Gitterroste
– Schlitzabdeckungen

Spezielle Merkmale

– Einbaufertig vormontiert – Rinne und Abdeckung = ein Bauteil
– Kunststoffkante zum Stoppen von seitlichen Bewegungen
– Geringes Gewicht
– Rinnenkörper aus (Polypropylen) kann vor Ort einfach bearbeitet, zugeschnitten, gebohrt werden

– Einbaufertig vormontiert – kompletter Punkteinlauf = ein Bauteil
– Vielfältig anpassbar: Anschlussmöglichkeiten seitlich/senkrecht, Aufsatzrahmen zur Höhenanpassung
– Zentraler Anschluss an Kanalisation
– Integrierter Geruchsverschluss

– Höhenverstellung
– Perforation in der Sohle – bauseitiger Anschluss

– Korrosionsfreie Variante
– Rinne in flacher Ausführung möglich

– Höhenverstellung durch modulare Bauweise
– Anschlussmöglichkeiten für Stichkanal und Rohranschluss

– Arretierung der Abdeckung durch Klemmrostverschraubung

– Einbau ohne Abdeckung möglich
– Inkl. Geruchsverschluss und Aluminium-Eimer

– Monolithische Schlitzrinne mit flachem Rinnenkörper
– Als geschlossene oder perforierte Ausführung zur Ableitung des Oberflächenwassers oder für die Versickerung vor Ort
– Eckelemente verfügbar

– Viele Gestaltungsmöglichkeiten, Rinnen und Zubehör in schwarz oder silber
– Direktes Anpflastern möglich
– Schraublose Rostarretierung durch sichere Klemmung

Gefälle

– Eigengefälle
– Stufengefälle

Referenz-Highlights

Eine Auswahl von internationalen Projekten mit ausführlichen Informationen und spannenden Lösungen. Lassen Sie sich inspirieren.

Entwässerung nach Maß

Moderne Architektur stellt in vielen Details besondere Anforderungen – so auch im Bereich der Oberflächenentwässerung. Neben einer dauerhaft zuverlässigen Funktion müssen die Systeme flexibel sein und sich individuell jedem Bauvorhaben anpassen lassen. Auch eine besonders wertige, ästhetische Optik spielt häufig eine große Rolle.

Mit seinen Rinnen nach Maß geht HAURATON genau auf die spezifischen Anforderungen jedes Objektes ein und arbeitet schon bei der Vorplanung mit dem Architekten zusammen. Ein spezialisiertes Team kümmert sich ausschließlich um die Entwicklung von Individuallösungen – von der Vorplanung bis zur pünktlichen Lieferung und Unterstützung beim Einbau. Auch das HAURATON Standardsortiment kann individuell an Kundenwünsche angepasst werden. Für jeden Anwendungsfall wird so die geeignete Lösung gefunden, die höchsten funktionellen und gestalterischen Ansprüchen gerecht wird.

Produktvergleich von Systemen für kundenindividuelle Lösungen

ECONOMY CHANNEL
Elegante Kastenrinne für die Entwässerung von Fassaden…
SMALL CHANNEL
Schlanke, elegante Kastenrinne für die Entwässerung vo…
SCHLITZRINNEN nach Maß
Elegantes, nahezu unsichtbares Entwässerungssystem für…
Belastungsklasse nach EN 1433
Überfahrungsfrequenz
Belastungsdynamik
Nennweite | Systemgröße
Variabel Variabel – auch sehr kleine Nennweiten möglich (<100 mm) NW 100 – 150
Material des Rinnenunterteils
Edelstahl (V2A CNS 1.4301, V4A CNS 1.4571) und verzinkter Stahl (bandverzinkt oder feuerverzinkt) Edelstahl (V2A CNS 1.4301, V4A CNS 1.4571) und verzinkter Stahl (bandverzinkt oder feuerverzinkt) Edelstahl (V2A CNS 1.4301, V4A CNS 1.4571) und verzinkter Stahl (bandverzinkt oder feuerverzinkt)
Zargensystem

Abdeckungsvarianten

– Abdeckungsvielfalt mit individuellen Stababständen und Oberflächen möglich,
z. B.:
– Stegroste
– Längsstabroste
– Querstabroste
– Lochroste
– Gitterroste
⇒ Aus verzinktem Stahl, Edelstahl, Guss, Kunststoff

– Abdeckungsvielfalt mit individuellen Stababständen und Oberflächen möglich,
z. B.:
– Längsstabrost
– Querstabrost
– Lochrost
– Gitterrost
⇒ Aus verzinktem Stahl, Edelstahl

– Variable Schlitzweiten
– Doppelschlitzabdeckungen

Spezielle Merkmale

– Rinnenwandung kann einseitig oder beidseitig perforiert werden
– In allen Nennweiten auch als Flachrinne ausführbar
– Gute Kombination mit Gussabdeckungen
– Polygonale Ausführung möglich
– Rostauflage in gekanteter Form

– Rinnenwandung kann einseitig oder beidseitig perforiert werden
– Polygonale und radiale Ausführung möglich
– Rostauflage aus eingenieteten oder eingeschweißten Tragstäben

– Rinnenwandung kann einseitig oder beidseitig perforiert werden
– Vielfältige Lösungen mit zahlreichen Halshöhen für die entsprechenden Belastungsklassen
– Polygonale und radiale Ausführung möglich

Referenz-Highlights

Eine Auswahl von internationalen Projekten mit ausführlichen Informationen und spannenden Lösungen. Lassen Sie sich inspirieren.

Der HAURATON Produktfinder

Finden Sie das passende Produkt für Ihr Projekt, Infos für Ihre Planung, Ausschreibungstexte, Produktabbildungen, technische Zeichnungen und CAD-Daten etc.

























Sie befinden sich in der Kategorie . Hier gibt es keine passenden Produkte zu Ihrer Auswahl. In einer anderen Kategorie finden Sie ggf. passende Produkte für Ihre spezifische Suche.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.


























Sie befinden sich in der Kategorie . Hier gibt es keine passenden Produkte zu Ihrer Auswahl. In einer anderen Kategorie finden Sie ggf. passende Produkte für Ihre spezifische Suche.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.


























Sie befinden sich in der Kategorie . Hier gibt es keine passenden Produkte zu Ihrer Auswahl. In einer anderen Kategorie finden Sie ggf. passende Produkte für Ihre spezifische Suche.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.


























Sie befinden sich in der Kategorie . Hier gibt es keine passenden Produkte zu Ihrer Auswahl. In einer anderen Kategorie finden Sie ggf. passende Produkte für Ihre spezifische Suche.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.


























Sie befinden sich in der Kategorie . Hier gibt es keine passenden Produkte zu Ihrer Auswahl. In einer anderen Kategorie finden Sie ggf. passende Produkte für Ihre spezifische Suche.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.


























Sie befinden sich in der Kategorie . Hier gibt es keine passenden Produkte zu Ihrer Auswahl. In einer anderen Kategorie finden Sie ggf. passende Produkte für Ihre spezifische Suche.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.


























Sie befinden sich in der Kategorie . Hier gibt es keine passenden Produkte zu Ihrer Auswahl. In einer anderen Kategorie finden Sie ggf. passende Produkte für Ihre spezifische Suche.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.

Diese Themen können Sie auch interessieren:

Sie befinden sich auf dieser Seite:

Entwässern Icon
Entwässern

Gezieltes Ableiten von Niederschlagswasser durch Entwässerungssysteme

Weitere Kernkompetenzen finden Sie hier:

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Jetzt Kontakt aufnehmen
Fragen?
