Broj artikla 98019
DRAINFIX CLEAN RNC 400 kanal sa filterskim supstratom, sa rešetkom od nodularnog liva, širine proreza 3 × 118 (133)/18 mm, za klasu D 400, sa drenažnom cevi, geotekstilom i spojnim elementom.
Tip 010, završni element, 1,0 m

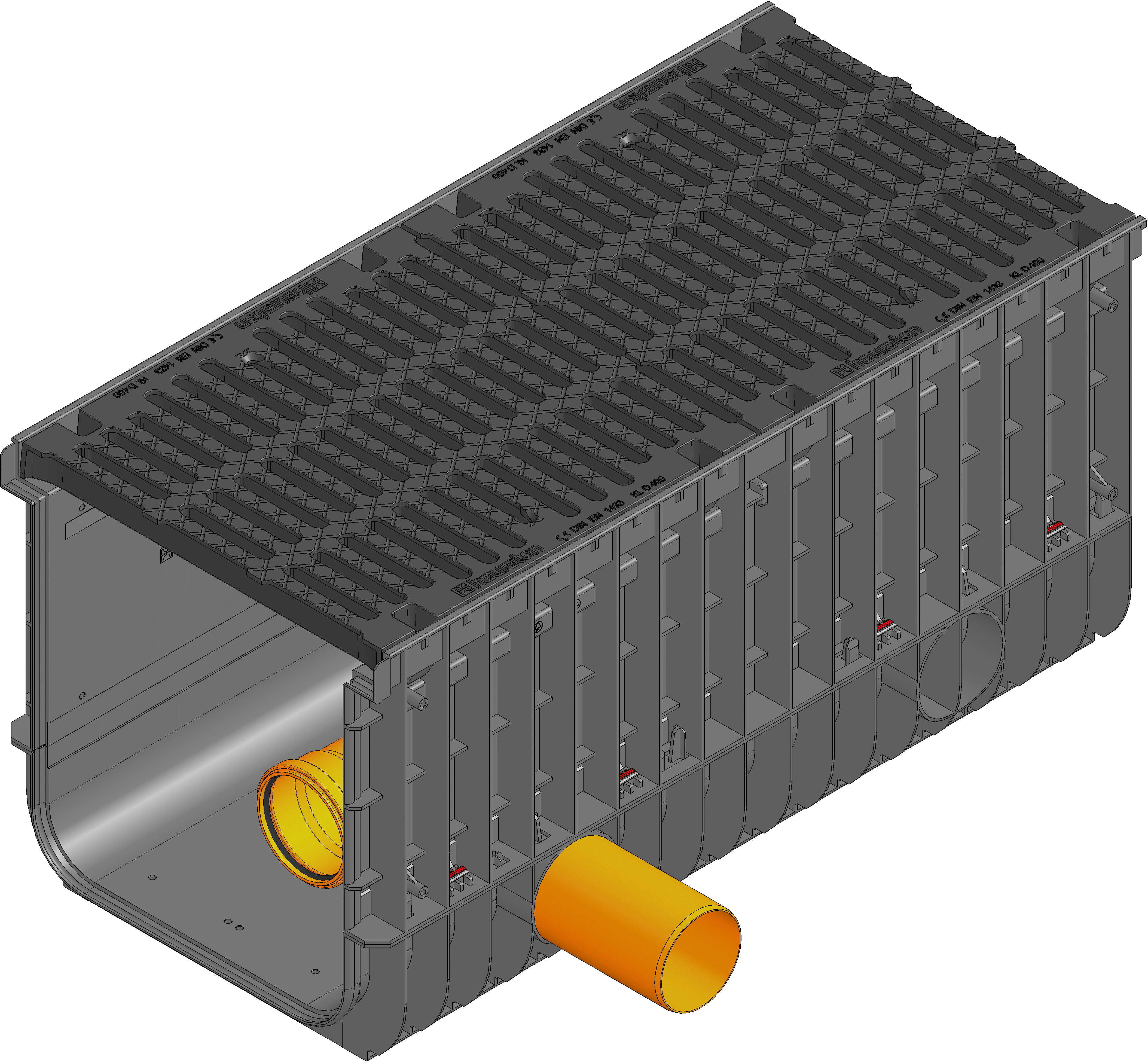

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
98019
Dužina
1000 mm
Širina
500 mm
Visina
500 mm
Težina
58.11 kg
Obim zadržavanja
68.5 l/m
Retencioni poprečni presek
685.0 cm²
Visina ispune podloge
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Zahtevi podloge
93.0 l/lfdm.
Nazivni prečnik
400
Pravila i propisi
EN 1433,
Sales tekt
DRAINFIX CLEAN RNC 400 tip 010 - Završni element, sa mogućnošću bočnog priključka sa integrisanim PVC-U cevnim izlazom DN/OD 110, kanal za filter supstrat s principom površinske filtracije, sa integrisanim rubnim okvirom, sa rešetkom od nodularnog liva 3x
Opis proizvoda
DRAINFIX CLEAN RNC 400 tip 010 - Završni element, sa mogućnošću bočnog priključka sa integrisanim PVC-U cevnim izlazom DN/OD 110, kanal za filter supstrat s principom površinske filtracije, napravljen od recikliranog polipropilena, nominalne širine 400 mm, u skladu s CE standardima, s nacionalnim tehničkim odobrenjem (abZ by DIBt) broj: Z-84.2-7, sa integrisanim rubom, uklj. DRAINFIX CLEAN - Odvodna cev DN/OD 100, omotana geotekstilom, vezana na kraju, sa rešetkom od nodularnog liva 3x SW 118 (133)/18 mm, napravljena od nodularnog liva EN-GJS-500-7, crna, klasa opterećenja A 15 - D 400 prema EN 1433, sa uzdužnom zaštitom od klizanja i zaključavanjem, DxŠxV 1000x500x500 mm, artikl br. 98019
Jedinica pakovanja
-
Predmerski opisi
Primeri ugradnje
Asfalt klasa C 250,
Popločanje klasa C 250,
Beton klasa D 400,
Asfalt klasa D 400,
Popločanje klasa D 400,
Uputstva za ugradnju
