Artikl br.
8010
Duljina
1000 mm
Širina
160 mm
Visina
214 - 220 mm
Težina
39.99 kg
azivna veličina|veličina sustava
100
Visina okvira
20 mm
Pad dna kanala
0.6
Svijetli presjek kanala
143 cm²
Vrsta montaže
Element za zaključavanje, SIDE-LOCK
Materijal tijela kanala
FASERFIX beton ojačan vlaknima
Materijal okvira
traka od pocinčanog čelika
Tip prema DIN EN 1433
Typ M
Propisi
DIN 1433, DIN 19580
Prodajni tekst

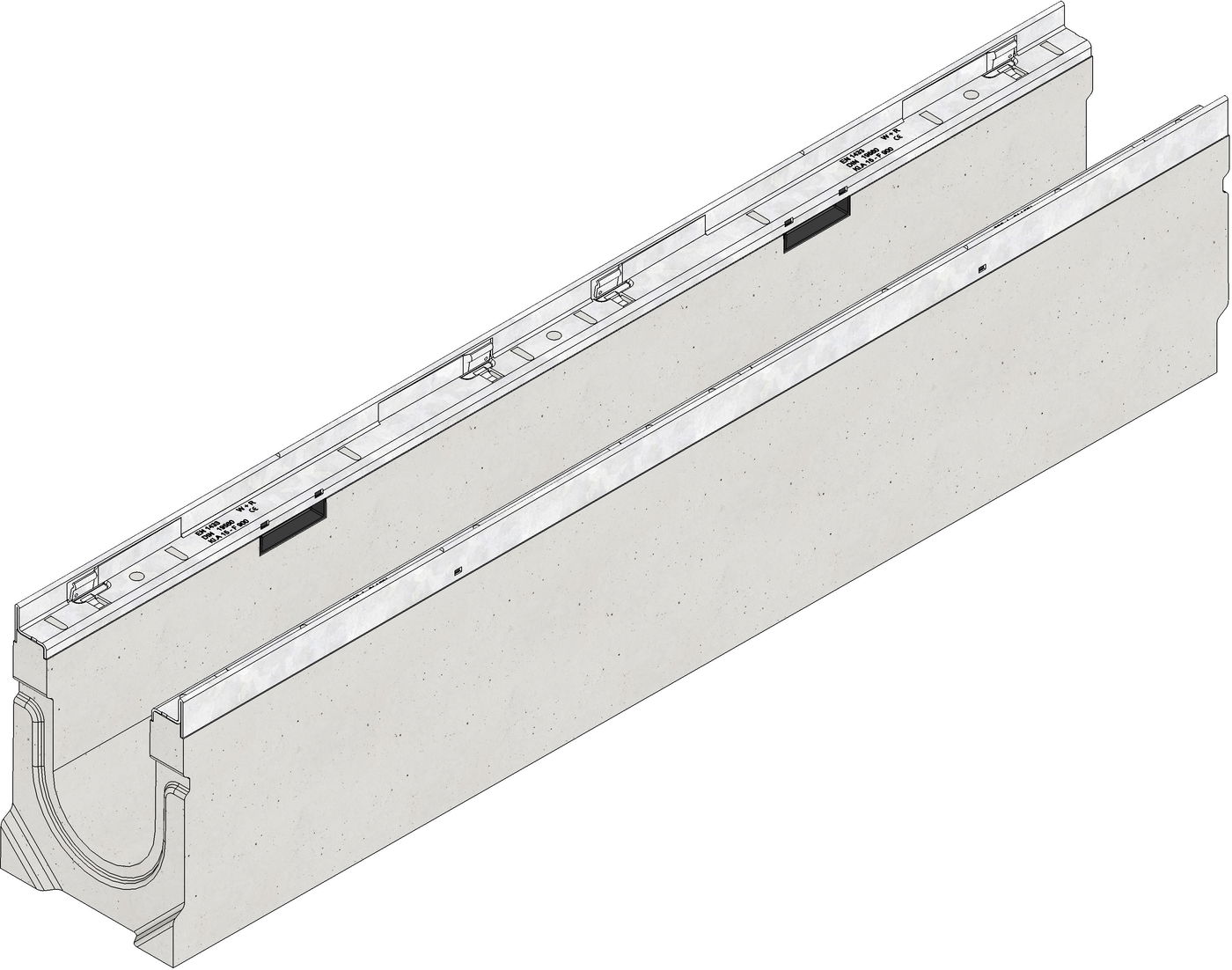

FASERFIX SUPER KS 100 kanalica tip 10
Opis proizvoda
FASERFIX SUPER KS 100 tip 1-20 - kanalica od betona ojačanog vlaknima, klasa opterećenja od A 15 - F 900 prema DIN 19580 / EN 1433, sukladno s CE normom, s ugrađ. padom, s okvirom od pocinčanog čelika , SIDE-LOCK bezvijčanim sistem pričvršćivanja rešetke, bez poprečne mreže u liniji kanala, sa sigurnosnim pričvršćivanjem, L/W/H 1000x160x160-280 mm, Art.br. 8001-8020
Tekst brošure
tip 10
Jedinica pakiranja
21
Troškovničke stavke
Primjer ugradnje
D 400 - Opločnik
D 400 - Asfalt
E 600 - Beton
Upute za ugradnju
