Rješenja za upravljanje oborinskim vodama lučkih terminala

Lučki terminali postavljaju visoke zahtjeve pred sustave upravljanja oborinskim vodama. Velike nepropusne površine, intenzivan promet teretnih vozila i strogi okolišni propisi zahtijevaju učinkovita rješenja za odvodnju, pročišćavanje, retenciju i kontrolirano ispuštanje oborinskih voda. HAURATON podržava projektante, izvođače i investitore cjelovitim sustavnim rješenjima koja omogućuju sigurnu, održivu i ekonomičnu izgradnju i upravljanje lučkom i logističkom infrastrukturom.

Zahtjevi za sustave lučke odvodnje

Sustavi upravljanja oborinskim vodama na tim područjima moraju ispunjavati specifične zahtjeve prometno opterećenih površina.

Izloženost velikim opterećenjima i dinamičkim silama

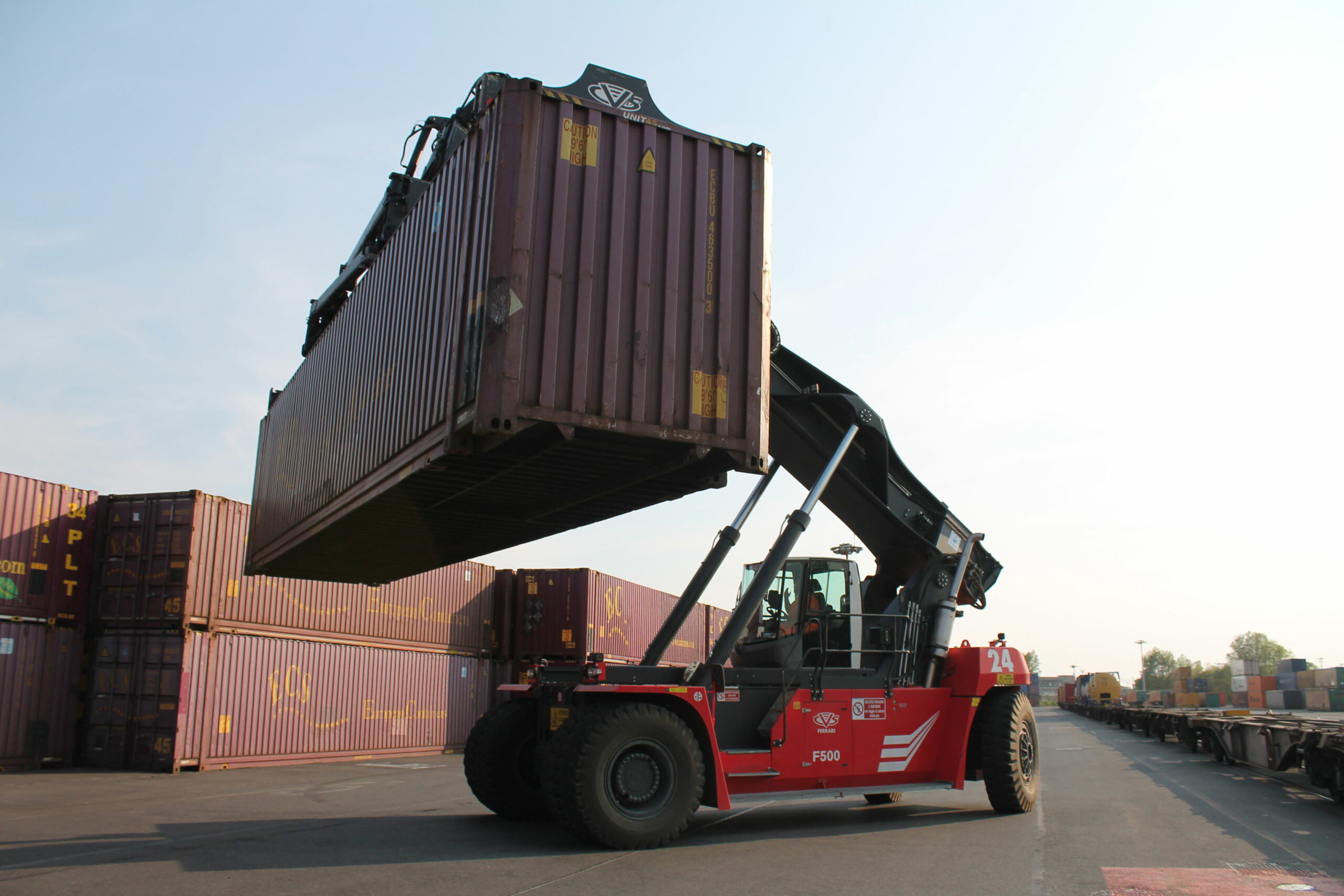

Za rukovanje teretom često se koriste vozila tipa reach stacker koja mogu ostvariti osovinsko opterećenje do 100 tona. Manipulacija kontejnerima pritom uzrokuje vrlo velika dinamička opterećenja sustava linijske odvodnje za velika opterećenja ugrađenih u kolničku konstrukciju.

Volumen prometa

Učestalost prelaska vozila preko linijskih kanalica razlikuje se od luke do luke, odnosno od terminala do terminala. Stoga je te uvjete potrebno uzeti u obzir već u ranoj fazi planiranja.

Rukovanje tvarima koje onečišćuju vode

Operativne površine mogu biti izložene tvarima koje onečišćuju vode, poput goriva, ulja i drugih materijala koji se koriste tijekom svakodnevnog rada. U slučaju izlijevanja ili drugih izvanrednih događaja potrebno je spriječiti njihov prodor u tlo, podzemne vode i obližnja vodna tijela.
Sustavi upravljanja oborinskim vodama stoga moraju osigurati sigurno prikupljanje i pročišćavanje oborinskog otjecanja s operativnih površina. Specifični zahtjevi ovise o uvjetima lokacije, načinu korištenja površina te primjenjivim okolišnim propisima.

HAURATON osigurava učinkovitu obradu površinskih voda s DRAINFIX CLEAN sustavom (ugljikovodici, teški metali, čestice plastike ili gume) te sustavom separatora (ugljikovodici) koji pomažu u čišćenju površinske vode koja otječe iz područja pod teškim uvjetima rada.

Sveobuhvatni koncept upravljanja oborinskim vodama

Cjelovit koncept upravljanja oborinskim vodama uzima u obzir planirano održavanje i buduće rekonstrukcije već od početne faze projekta. Samo se na taj način može osigurati dugoročan i pouzdan rad sustava.

Kako izgleda optimalno upravljanje oborinskim vodama u lučkim terminalima?

Ključ uspjeha je stručno savjetovanje i odabir odgovarajućeg rješenja. Svaki kontejnerski terminal i svaka luka imaju svoje specifičnosti u pogledu izvedbe i načina korištenja. Stoga je svakom projektu potrebno pristupiti individualno i cjelovito.

Iskusni stručnjaci za upravljanje oborinskim vodama

Naši stručnjaci za odvodnju stoje vam na raspolaganju kako bi vam pružili stručnu podršku tijekom planiranja i provedbe projekta.

Učinkovita ugradnja

Međusobno usklađena sustavna rješenja omogućuju brzu i učinkovitu ugradnju na gradilištu.

Hidraulička učinkovitost

Hidraulički optimizirani sustavi osiguravaju pouzdano upravljanje oborinskim otjecanjem, čak i tijekom intenzivnih oborinskih događaja.

Trajni materijali

Sustavi RECYFIX i FASERFIX projektirani su za zahtjevna okruženja i dugotrajan rad pod velikim operativnim opterećenjima.

RECYFIX HICAP luke odvodnja — RECYFIX HICAP ugrađen u Sunderland Port

RECYFIX HICAP viličari dizalice luke — RECYFIX HICAP ugrađen u luci

Rješenja odvodnje za luke i kontejnerske terminale

HAURATON je isporučio sustave površinske odvodnje u više od 100 velikih luka i kontejnerskih terminala diljem svijeta. Razumijevanje određenih zahtjeva koje elementi odvodnje moraju izdržati, čini HAURATON-ove lučke sustave odvodnje poznatima po svojoj pouzdanosti i ukupnoj učinkovitosti.

Ispod je navedeno nekoliko odvojenih sustava odvodnje koji zadovoljavaju izazove odvodnje za luke i kontejnerske terminale.

RECYFIX HICAP F

Linijska kanalica velikog kapaciteta za područja izložena ekstremnim dinamičkim opterećenjima

RECYFIX MONOTEC ULTRA

Monolitna linijska kanalica za primjene na područjima s velikim opterećenjima

FASERFIX SUPER

Izuzetno otporan na velika opterećenja i dinamičke sile

DRAINFIX CLEAN

Pročišćavanje oborinskih voda putem linijske kanalice s filtarskim supstratom – sustav za sve vrste prometnih površina.

Product comparison table
Attribute	RECYFIX HICAP F	RECYFIX MONOTEC ULTRA	FASERFIX SUPER	DRAINFIX CLEAN
Klasa opterećenja sukladno HRN EN 1433
Klasa opterećenja sukladno HRN EN 1433	Klasa opterećenja sukladno HRN EN 1433: do F 900	Klasa opterećenja sukladno HRN EN 1433: do F 900	Klasa opterećenja sukladno HRN EN 1433: do F 900	Klasa opterećenja sukladno HRN EN 1433: do F 900
Učestalost opterećenja
Učestalost opterećenja	Učestalost opterećenja: 6 out of 6	Učestalost opterećenja: 6 out of 6	Učestalost opterećenja: 4 out of 6	Učestalost opterećenja: 4 out of 6
Dinamika opterećenja
Dinamika opterećenja	Dinamika opterećenja: 6 out of 6	Dinamika opterećenja: 6 out of 6	Dinamika opterećenja: 4 out of 6	Dinamika opterećenja: 4 out of 6
Nazivna širina \| Veličina sustava
Nazivna širina \| Veličina sustava	Nazivna širina \| Veličina sustava: 1000, 2000, 3000, 5000, 8000, 10000	Nazivna širina \| Veličina sustava: 200, 300	Nazivna širina \| Veličina sustava: 100, 150, 200, 300, 400, 500	Nazivna širina \| Veličina sustava: 200, 300, 400, 500
Materijal kinete
Materijal kinete	Materijal kinete: Modificirani polipropilen (PP), 100 % reciklirani kompozit	Materijal kinete: Modificirani polipropilen (PP), 93 % reciklirani kompozit	Materijal kinete: Beton ojačan vlaknima	Materijal kinete: Beton ojačan vlaknima ili polipropilen (PP)
Okvir
Okvir	Okvir:	Okvir:	Okvir: Rubni okvir od pocinčanog čelika ili nodularnog lijeva s dubinom umetanja od 40 × 40 mm	Okvir: Ovisno o izvedbi FASERFIX ili RECYFIX: okvir od pocinčanog čelika ili nodularnog lijeva s dubinom umetanja 40 × 40 mm
Varijante rešetki
Varijante rešetki	Varijante rešetki: Upojni prorez od nodularnog lijeva	Varijante rešetki: Rešetka od nodularnog lijeva s bočnim sidrenjem u beton	Varijante rešetki: Rešetke od nodularnog lijeva GUGI mrežaste rešetke od nodularnog lijeva	Varijante rešetki: Rešetke od nodularnog lijeva
Ugrađeni pad
Ugrađeni pad	Ugrađeni pad: Konstantna dubina Stepenasti (kaskadni) pad	Ugrađeni pad: Stupnjeviti pad (kod nominalne širine 200 mm) Konstantna dubina	Ugrađeni pad: Konstantna dubina Ugrađeni pad (150, 200, 300) Stepenasti (kaskadni) pad	Ugrađeni pad:
Posebne značajke
Posebne značajke	Posebne značajke: Moguća radijalna ugradnja Veliki retencijski kapacitet Moguće je izvesti kanal bez vrha s prorezima, na primjer, ispod zasađenih površina Kabelske instalacije mogu se provući kroz otvore grla kanala	Posebne značajke: Kombinacija materijala od recikliranog PP-a i nodularnog lijeva daje robusan kanal lagan za ugradnju Bočna sidra omogućuju optimalno povezivanje s betonskom površinom Bez vijaka i labavih dijelova na površini Spoj između kanalice i rešetke ugrađen je u beton radi dodatne sigurnosti	Posebne značajke: sa SIDE-LOCK okvirom za bezvijčano zaključavanje Mogućnost dodatnog zaključavanja s 8 vijaka po metru kanala Ukupno 16 fiksirajućih točaka za rešetku po metru kanala	Posebne značajke: Pročišćavanje oborinskih voda površinskom filtracijom Ispitano u skladu sa zahtjevima njemačkog instituta DIBt. U skladu s njemačkom smjernicom DWA-M 179-1, učinkovitost uklanjanja suspendiranih tvari veličine čestica manje od 63 µm (TSS₆₃) iznosi do 95 %, zahvaljujući brzini filtracije manjoj od 2,5 m/h.

Naš tim stručnjaka rado će Vam savjetovati koje je najprikladnije rješenje za Vaš projekt. Kontaktirajte nas kako bismo razgovarali o vašim zahtjevima.
