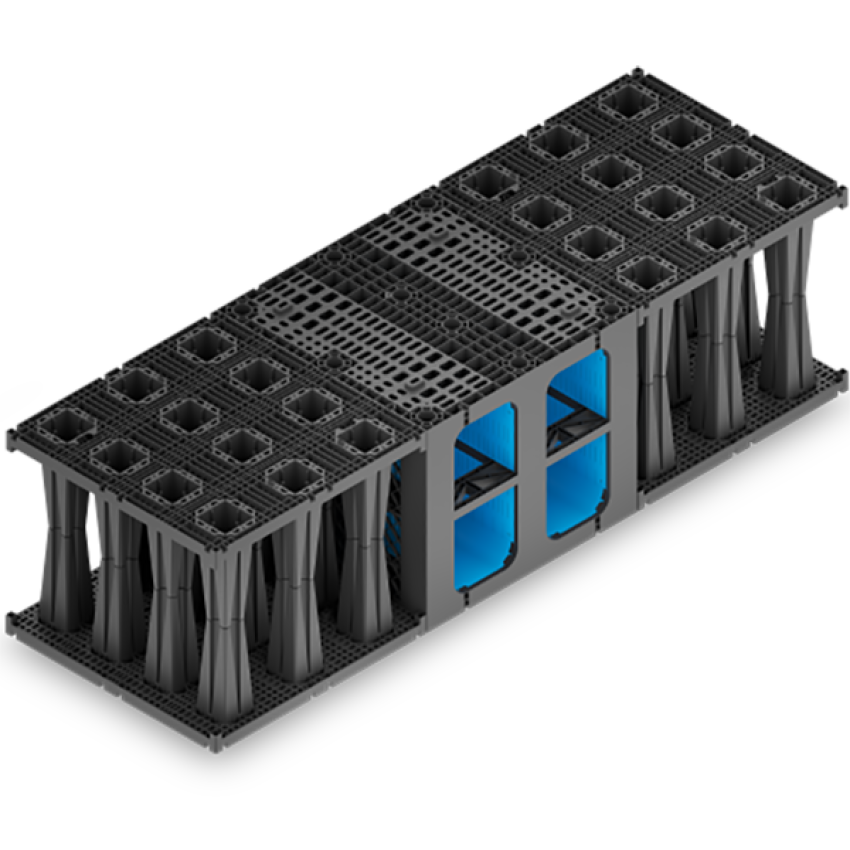

Elementi sustava omogućuju izradu procjednog ili retencijskog spremnika s revizijskim elementima i sedimentacijskim tunelom, čime se osigurava ravnomjerna raspodjela kišnice po dužini spremnika, kao i pregled i čišćenje sustava.
RAUSIKKO
Infiltracijski sustav velikog hidrauličkog kapaciteta
Vaše prednosti s RAUSIKKO sustavima
RAUSIKKO elementi omogućuju upravljanje i odvodnju oborinskih voda s krovova zgrada i popločenih površina (terase, parkirališta, ulice i sl.). Set za izradu RAUSIKKO box infiltracijskog sustava sastoji se od elemenata modularne strukture zahvaljujući kojoj se pojedini dijelovi savršeno uklapaju i stvaraju savršen spoj.
-
Integrirani sedimentacijski tunel za pregled i čišćenje sustava
-
Dugotrajna otpornost na statičke i dinamičke sile, usklađenost s visokim sigurnosnim zahtjevima
-
Visok standard sigurnosti i kvalitete (DIBt i RAL oznaka kvalitete)
-
Kompaktan dizajn
-
Manji prostorni zahtjevi
-
Zapremnina do 96%

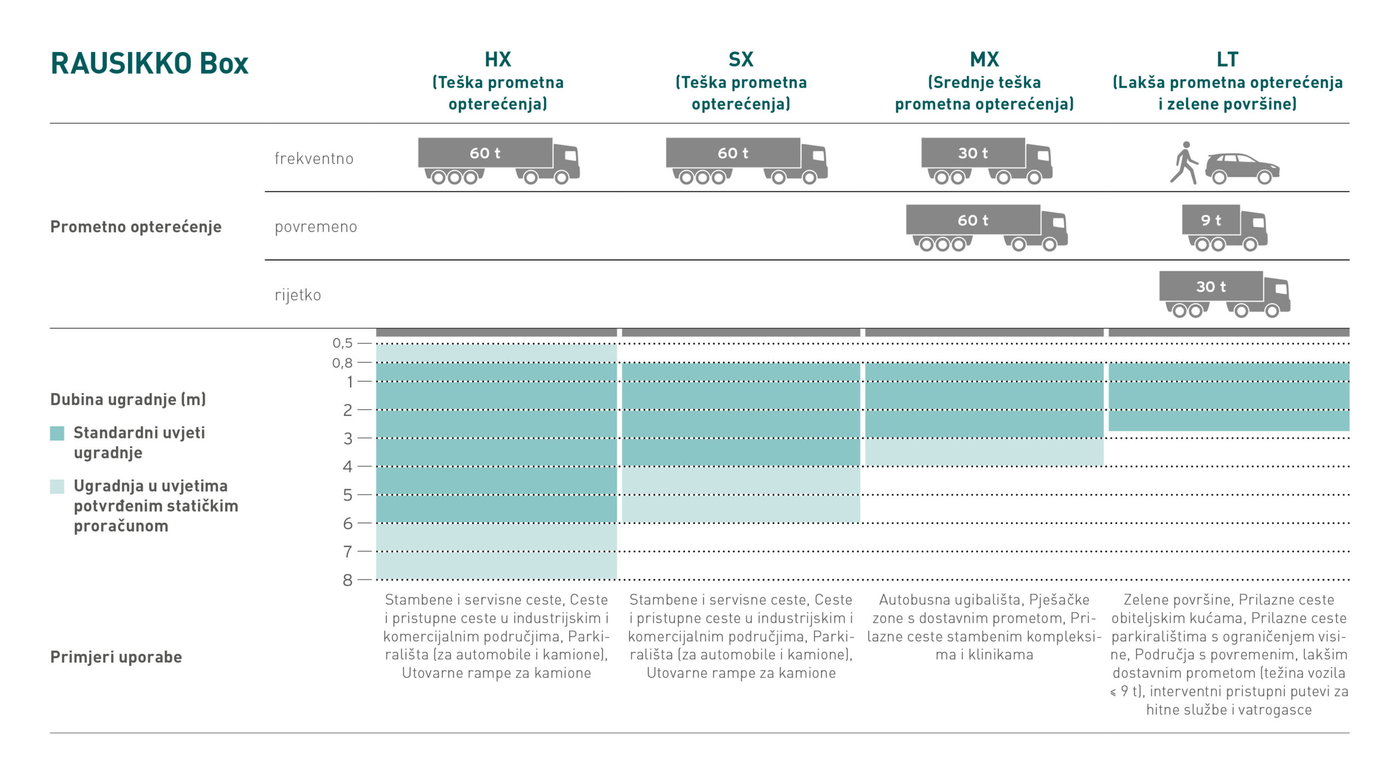

Dubina ugradnje
Modularna konstrukcija elemenata
Jednostavna ugradnja
Pojedini elementi sustava mogu se slagati i povezivati ”jedan iznad drugog” ili “preklapati”. Elementi i šahtovi izrađeni su od čistog polipropilena (PP) i imaju sustav potpore stupova koji prenosi vertikalna i horizontalna opterećenja za SLW 60.
Mogućnosti održavanja
Sustav ima dodatnu opremu u vidu stijenki i poklopaca koji zatvaraju spremnik sa strane ili s vrha (za korištenje sa SX sustavom), stijenki sa nastavkom, naglavkom adaptera, ventilacijskom pločom i revizionim šahtom koji omogućava 100% pristup spremniku, njegovu inspekciju i održavanje (čišćenje).
Digitalna rješenja – InfiltrationGuard
InfiltrationGuard tvrtke RX-WATERTEC mjeri razinu ispune ili razinu povratne vode u revizijskom oknu. Izmjerene vrijednosti koriste se za određivanje vremena pražnjenja i brzine infiltracije. Odstupanja, kao što su začepljenja ili smanjenje učinkovitosti procjeđivanja, detektiraju se i prijavljuju. Time se omogućuje planiranje održavanja u skladu sa zahtjevima, ciljano sprječavanje prelijevanja te povećana dugoročna operativna pouzdanost infiltracijskih sustava.
Rausikko Box sustavi

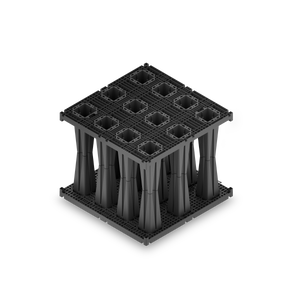

RAUSIKKO SX
Infiltracija vode, pregled i čišćenje elemenata, stupna struktura (12 stupova/kom.)
RAUSIKKO HX
Infiltracija vode, pregled i čišćenje elemenata, stupna struktura (12 stupova/kom.)
RAUSIKKO MX
Infiltracija vode, pregled i čišćenje elemenata, stupna struktura (12 stupova/kom.)
RAUSIKKO LT
Infiltracija vode, pregled i čišćenje elemenata, stupna struktura
Klasa opterećenja sukladno HRN EN 1433
Klasa opterećenja sukladno HRN EN 1433
SLW 60
SLW 60
SLW 60
SLW 30
Učestalost opterećenja
Učestalost opterećenja
Dinamika opterećenja
Dinamika opterećenja
Nazivna širina | Veličina sustava
Nazivna širina | Veličina sustava
širina i dužina – 0,80 m x 0,80 m
širina i dužina – 0,80 m x 0,80 m
širina i dužina – 0,80 m x 0,80 m
širina i dužina – 0,80 m x 0,80 m
Ugradbena visina
Ugradbena visina
visina u poluizvedbi je 0,36 m, u jednodjelnoj varijanti – 0,66 m
visina u poluizvedbi je 0,36 m, u jednodjelnoj varijanti – 0,66 m
visina u poluizvedbi je 0,36 m, u jednodjelnoj varijanti – 0,66 m
visina u poluizvedbi je 0,36 m, u jednodjelnoj varijanti – 0,69 m
Posebne značajke
Posebne značajke
- neto zapremnina tip 8,3 – 203 l
- neto zapremnina tip 8,6 – 405 l
- čvrstoća u vertikalnom smjeru 420 kN/m2
- čvrstoća u horizontalnom smjeru 150 kN/m2
- minimalni pokrov za SLW 60 – 0,8 m
- maksimalna dubina temelja dna spremnika za SLW 60 – 4,0 m*
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
- neto zapremnina tip 8,3 – 203l
- neto zapremnina tip 8,6 – 405 l
- čvrstoća u vertikalnom smjeru – 600 kN/m2
- čvrstoća u horizontalnom smjeru – 170 kN/m2
- minimalni pokrov za SLW 60 – 0,6 m
- maksimalna dubina temelja dna spremnika za SLW 60 – 5,8 m*
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
- neto zapremnina tip 8,3 – 203 l
- neto zapremnina tip 8,6 – 405 l
- čvrstoća u vertikalnom smjeru – 358 kN/m2
- čvrstoća u horizontalnom smjeru – 135kN/m2
- minimalni pokrov za SLW 60 – 0,8 m
- maksimalna dubina temelja dna spremnika za SLW 60 – 3,0 m*
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
- neto zapremnina – 220 l
- čvrstoća u vertikalnom smjeru – 358 kN/m2
- čvrstoća u horizontalnom smjeru – 93 KN/m2
- minimalni pokrov za SLW 30 – 0,8 m
- maksimalna dubina temeljenja dna spremnika za SLW 30 – 3,0 m
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
Funkcionalni dio sustava Rausikko

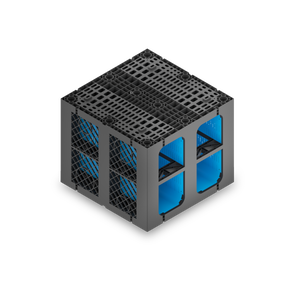

RAUSIKKO SC
Element za infiltraciju i retenciju vode s revizijskim kanalom glatkog vodonepropusnog dna za distribuciju, čišćenje i inspekciju.

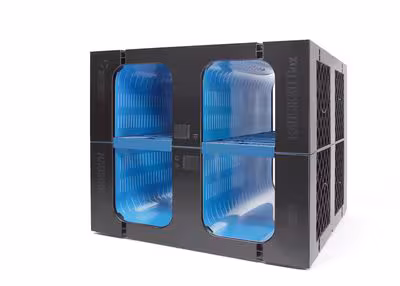

RAUSIKKO HC
Element za infiltraciju i retenciju vode s revizijskim kanalom glatkog vodonepropusnog dna za
distribuciju, čišćenje i inspekciju.

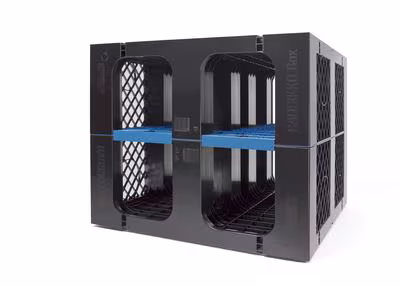

RAUSIKKO S
Element za infiltraciju i retenciju vode s revizijskim kanalom za čišćenje i inspekciju.
RAUSIKKO H
Element za infiltraciju i retenciju vode s revizijskim kanalom za čišćenje i inspekciju.
RAUSIKKO C3
Komora sustava koristi se kao element za inspekciju, ispiranje/čišćenje i spajanje za infiltracijske elemente ili spremnike. Može se koristiti i kao prigušna komora.
Klasa opterećenja sukladno HRN EN 1433
Klasa opterećenja sukladno HRN EN 1433
SLW 60
SLW 60
SLW 60
SLW 60
SLW 60
Učestalost opterećenja
Učestalost opterećenja
Dinamika opterećenja
Dinamika opterećenja
Nazivna širina | Veličina sustava
Nazivna širina | Veličina sustava
širina i dužina – 0,80 m x 0,80 m
širina i dužina – 0,80 m x 0,80 m
širina i dužina – 0,80 m x 0,80 m
širina i dužina – 0,80 m x 0,80 m
širina i dužina – 0,80 m x 0,80 m
Ugradbena visina
Ugradbena visina
visina u poluizvedbi je 0,36 m, u jednodjelnoj varijanti – 0,66 m
visina u jednodjelnoj varijanti – 0,66 m, u 2-djelnoj varijanti – 1,32 m
visina u poluizvedbi je 0,36 m, u jednodjelnoj varijanti – 0,66 m
visina u jednodjelnoj varijanti – 0,66 m, u 2-djelnoj varijanti – 1,32 m
visina u poluizvedbi je 0,36 m, u jednodjelnoj varijanti – 0,66 m
Posebne značajke
Posebne značajke
- neto zapremnina tip 8.3 – 213 l
- neto zapremnina tip 8.6 – 400 l
- čvrstoća u vertikalnom smjeru – 420 kN/m2
- čvrstoća u horizontalnom smjeru – 150 kN/m2
- minimalni pokrov za SLW 60 – 0,8 m
- maksimalna dubina temelja dna spremnika za SLW 60 – 4 m*
- sedimentacijski kanal s ravnim dnom za lakši prolaz kamere, s okomitom perforacijom za distribuciju kišnice
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
- neto zapremnina tip 8.3 – 213 l
- neto zapremnina tip 8.6 – 400 l
- čvrstoća u vertikalnom smjeru – 800 kN/m2
- čvrstoća u horizontalnom smjeru – 150 kN/m2
- minimalni pokrov za SLW 60 – na upit
- maksimalna dubina temelja dna spremnika za SLW 60 – na upit*
- sedimentacijski kanal s ravnim dnom za lakši prolaz kamere, s okomitom perforacijom za distribuciju kišnice
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
- neto zapremnina tip 8.3 – 213 l
- neto zapremnina tip 8.6 – 400 l
- čvrstoća u vertikalnom smjeru – 420 kN/m2
- čvrstoća u horizontalnom smjeru – 150 kN/m2
- minimalni pokrov za SLW 60 – 0,8 m
- maksimalna dubina temelja dna spremnika za SLW 60 – 3 m*
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
- neto zapremnina tip 8.3 – 213 l
- neto zapremnina tip 8.6 – 400 l
- čvrstoća u vertikalnom smjeru – 800 kN/m2
- čvrstoća u horizontalnom smjeru – 150 kN/m2
- minimalni pokrov za SLW 60 – na upit
- maksimalna dubina temelja dna spremnika za SLW 60 – na upit*
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
- neto zapremnina tip 8.3 – 198 l
- neto zapremnina tip 8.6 – 396 l
- čvrstoća u vertikalnom smjeru – 420 kN/m2
- čvrstoća u horizontalnom smjeru – 150 kN/m2
- minimalni pokrov za SLW 60 – 0,8 m
- maksimalna dubina temelja dna spremnika za SLW 60 – 4 m*
* nakon konzultacija s proizvođačem i dodatnih proračuna moguće je dublje temeljenje sustava
