XTREMFIX I-ROAD 200 type 320, combiartikel met gemonteerde afdekking, vastgeschroefd

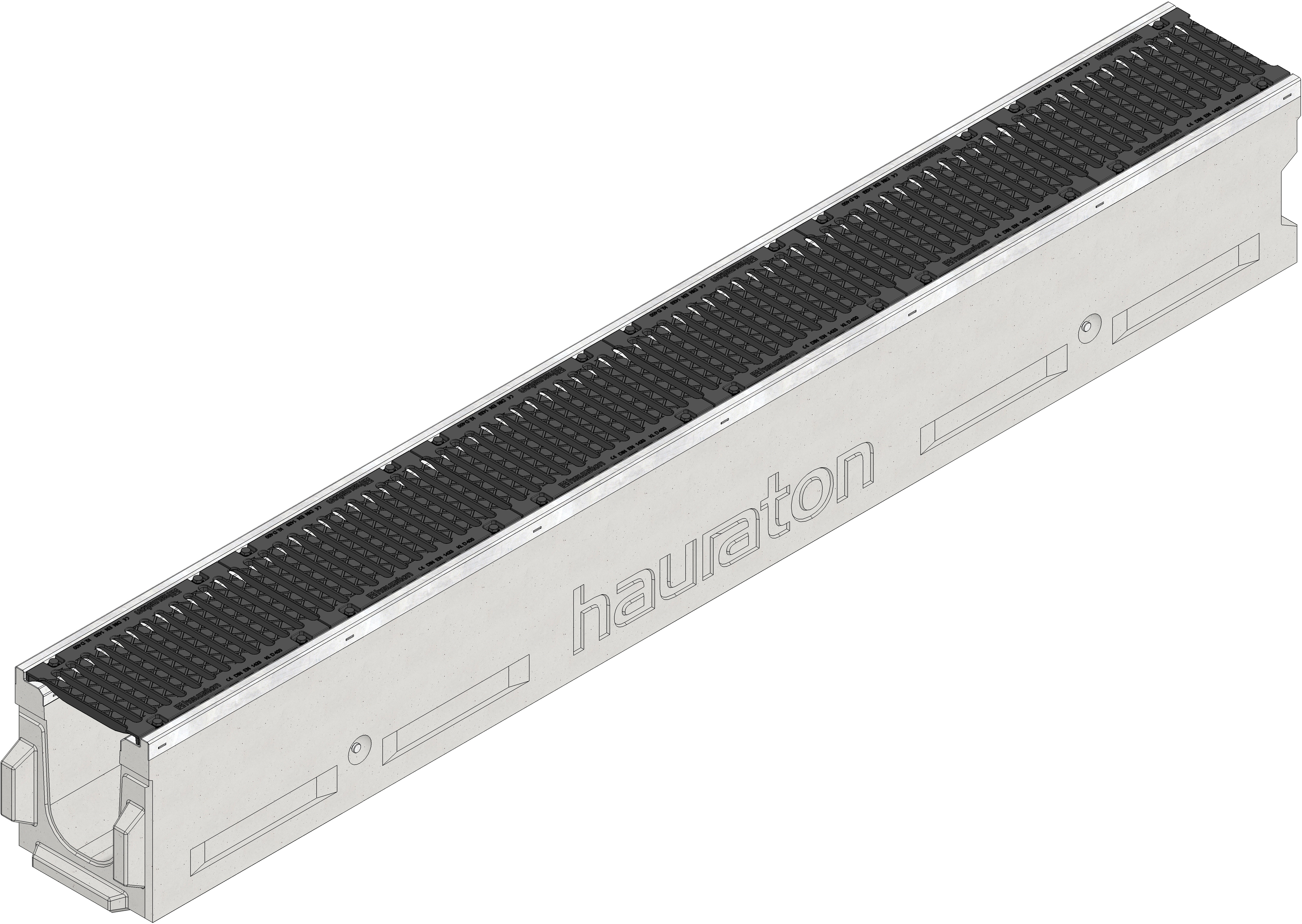

Productafbeelding

Productafbeelding, JPG
Download Voeg toe aan mijn documenten
Productafbeelding, PDF
Download Voeg toe aan mijn documenten

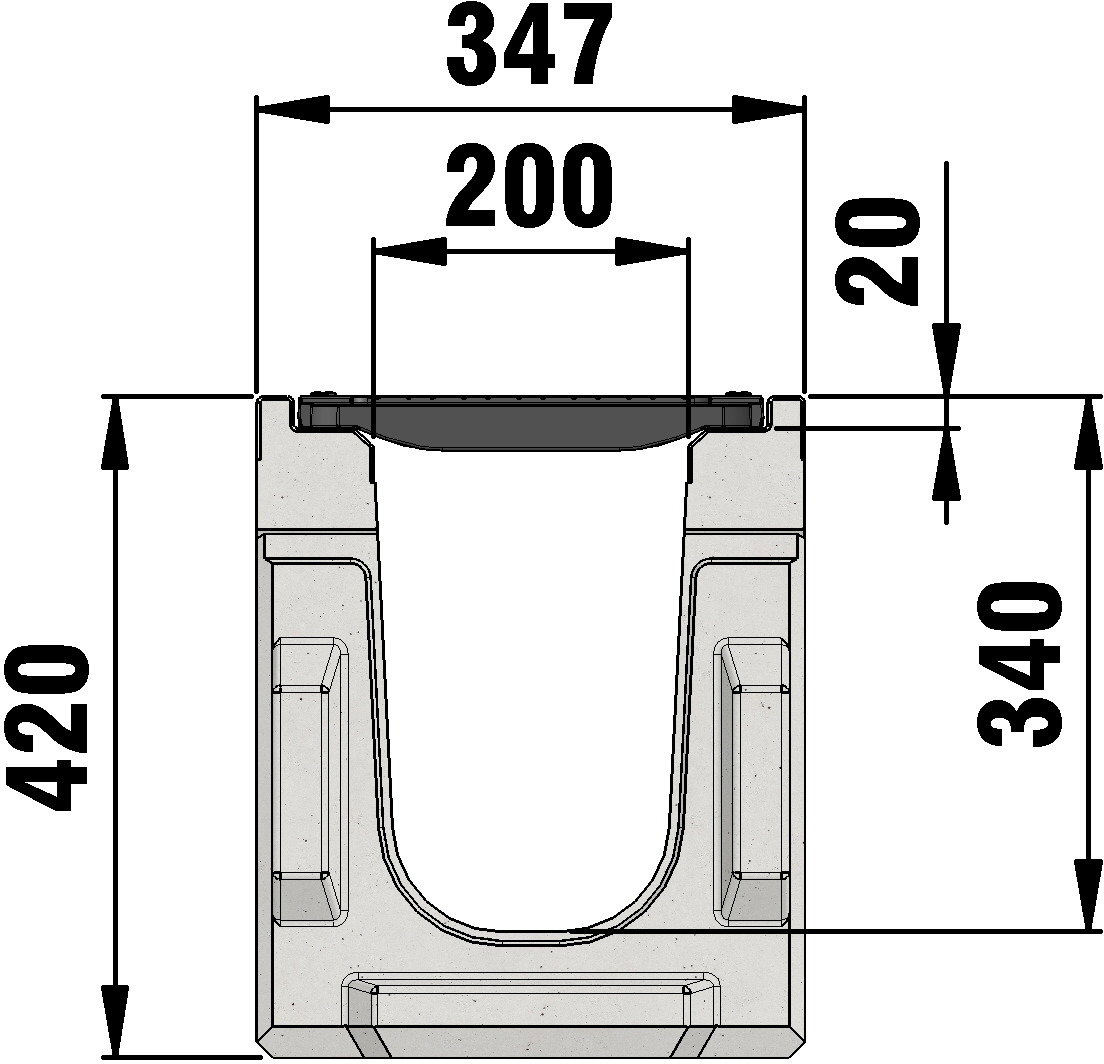

Technische tekening

Tekening (CAD)

Tekening (CAD), DWG
Download Voeg toe aan mijn documenten

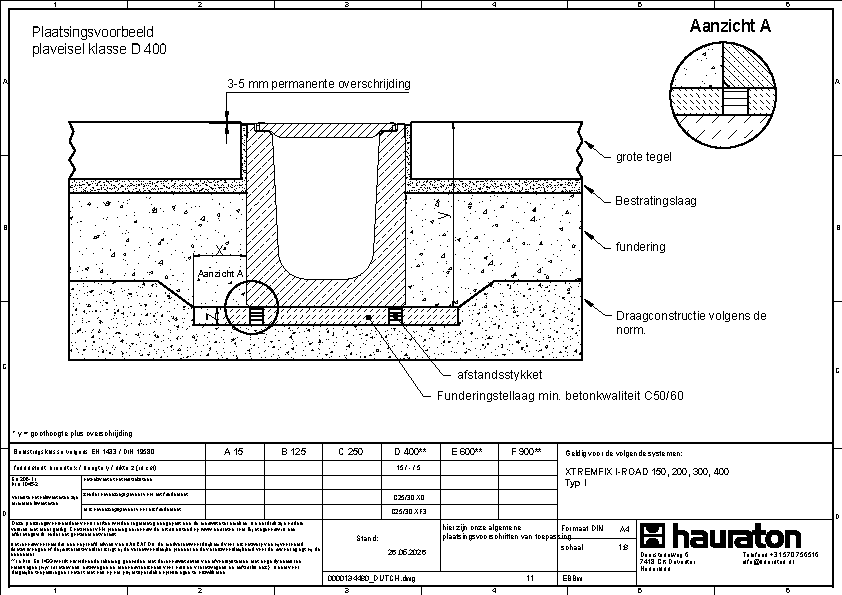

Tekening

Tekening, JPG
Download Voeg toe aan mijn documenten
Tekening, PDF
Download Voeg toe aan mijn documenten

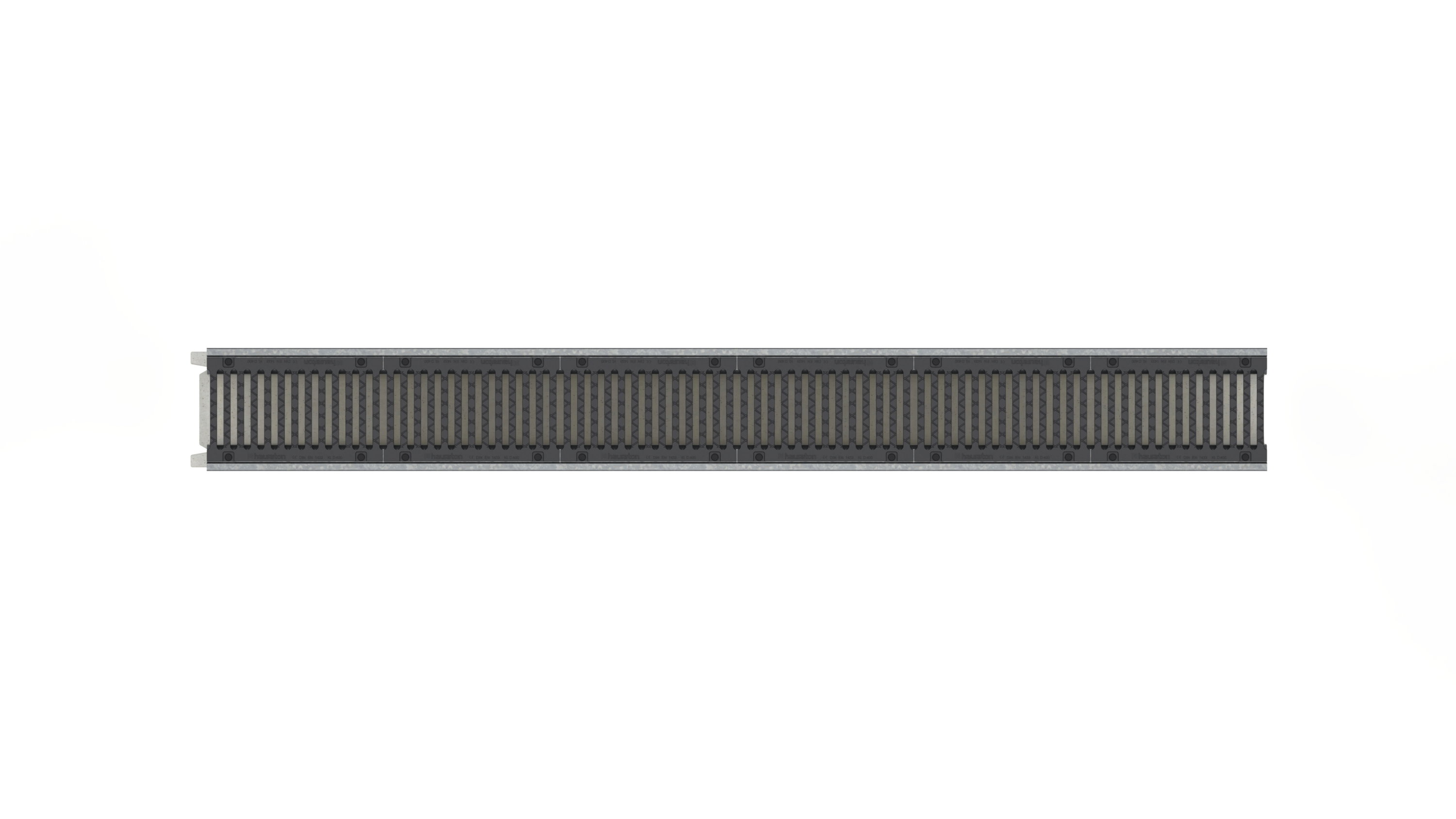

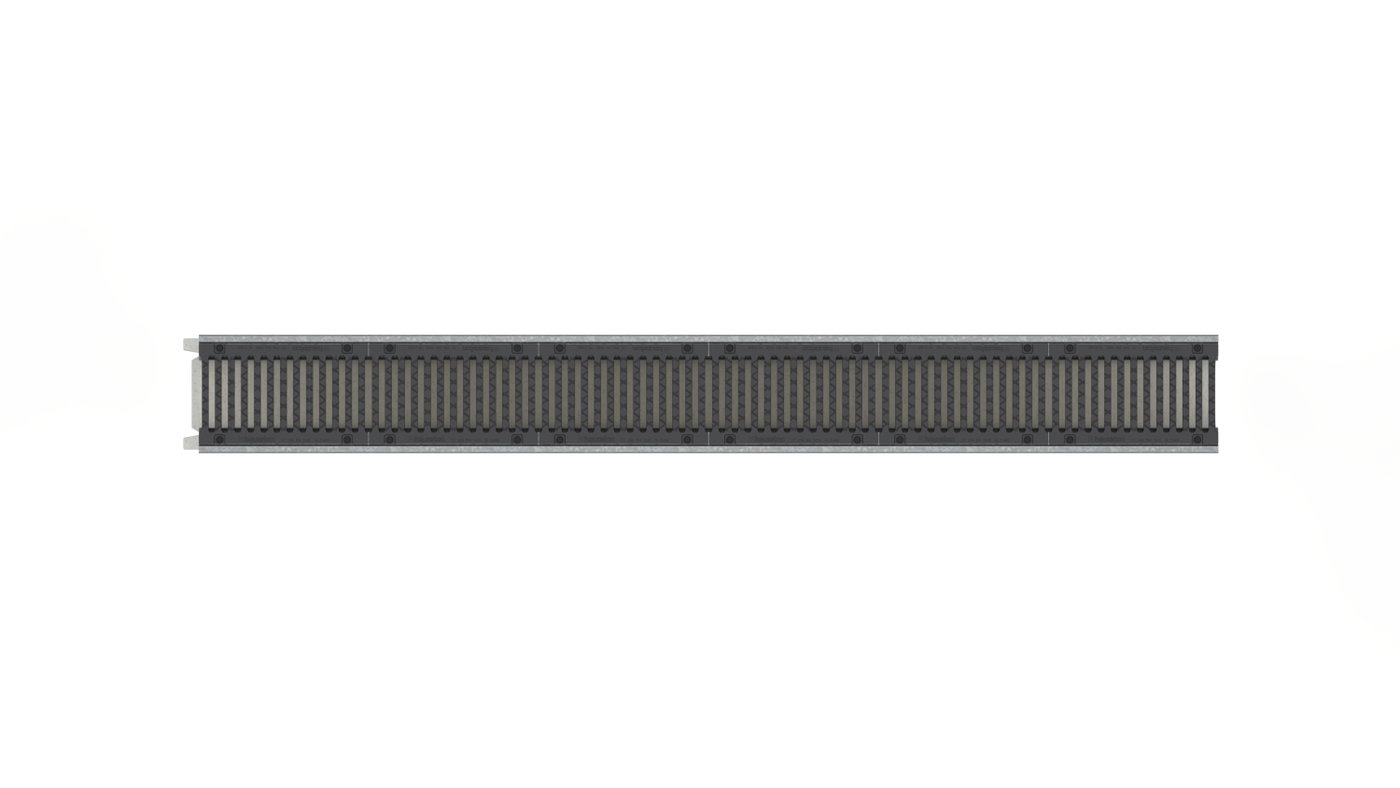

Bovenaanzicht

Bovenaanzicht, JPG
Download Voeg toe aan mijn documenten

Productblad

Productblad, PDF
Download Voeg toe aan mijn documenten

Technische gegevens en afmetingen

Artikelnr.

17293

Lengte

3000 mm

Breedte

347 mm

Hoogte

420 mm

Einlegetiefe

20 mm

Gewicht

647.87 kg

Materiaal

gietijzer GJS 500-7 met KTL-coating, hoogwaardig beton, verzinkt staal

Doorsnede inlaat

960.0 cm²/m

Nominale gootbreedte

200

Inwendige gootdoorsnede

575 cm²

Type volgens DIN EN 1433

I

Materiaal goot

hoogwaardig beton

Materiaal randbescherming

verzinkt staal

Materiaal afdekking

gietijzer GJS 500-7 met KTL-coating

Verkooptekst

XTREMFIX I-ROAD 200 type 320 betongoot met gietijzeren rooster 226x18mm, kl. D 400, 3m

Productbeschrijving

XTREMFIX I-ROAD 200 Lijngootelement type 320, in BHP C60/75 beton, zelfdragende structuur type I, met gietijzeren sleuvenrooster, sleufbreedte 226x18 mm, zwart, vergrendeld met 8 bouten per meter. Verzinkt stalen randbescherming, uit 1 stuk, verankerd in het beton. Zelfuitlijnend door 3-voudige vergrendeling. Arteon haakhefsysteem. kl. D 400, volgens norm EN 1433, CE-conform. L/B/H 3000x347x420, art.nr. 17293

Verpakkingseenheid

-

Technische gegevens en afmetingen, PDF

Download Voeg toe aan mijn documenten
