Artikl br. 24201
FASERFIX SUPER 300 s pocinčanim okvirom, s ugrađenim padom 0,5%, do klase opterećenja F 900
tip 1

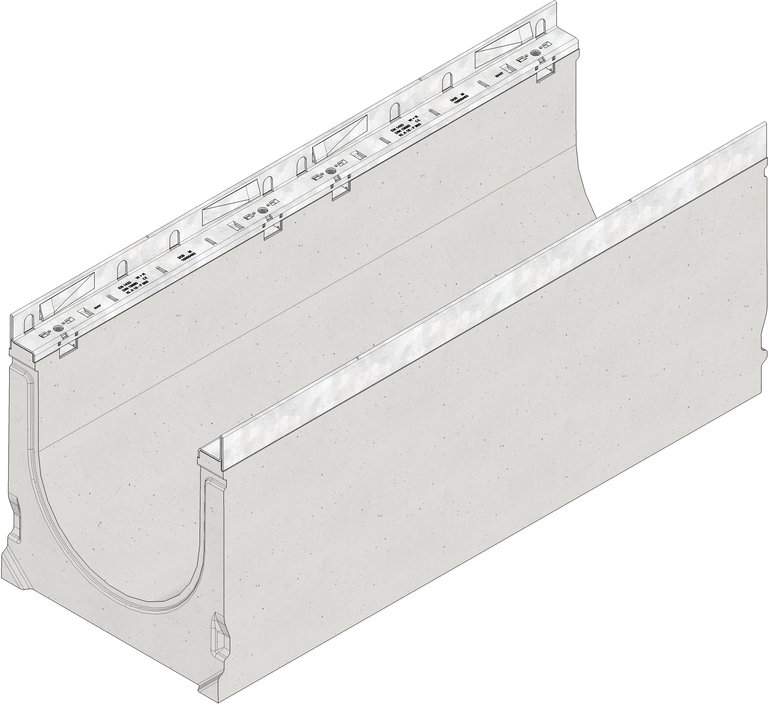

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
24201
Dužina
1000 mm
Širina
390 mm
Visina
415 - 420 mm
Masa
151.00 kg
Materijal
Čelik s cink-magnezijevim premazom, FASERFIX beton ojačan PE vlaknima
Visina okvira
40 mm
Nazivna veličina
300
Poprečni presjek kanala
811 cm²
Ugrađeni pad
0.5 %
Način pričvršćivanja rešetke
SIDE-LOCK, Vijci/matice
Tip prema HRN EN 1433
M
Materijal kinete
FASERFIX beton ojačan PE vlaknima
Materijal okvira
Čelik s cink-magnezijevim premazom
Norme
EN 1433, DIN 19580
Naziv proizvoda
FASERFIX SUPER 300, kanalica tip 1
Opis proizvoda
FASERFIX SUPER 300 tip 1 - 10 - kanalica od betona ojačanog vlaknima, kl. opterećenja A 15 - F 900, prema DIN V 19580/EN 1433, sukladno s CE normom, s ugrađ. padom, s okvirom od pocinčanog čelika, i SIDE-LOCK bezvijčanim sistemom pričvršćivanja rešetke, bez poprečne mreže u liniji kanala, sa sigurnosnim pričvršćivanjem, L/W/H 1000x390x415-465 mm, Art.br. 4201 - 4210
Pakiranje
6
Izjava o svojstvima
Troškovničke stavke
Primjer ugradnje
Asfalt klasa D 400,
Asfalt klasa D 400, u rampama
Asfalt klasa D 400, S rubnjakom
Beton klasa D 400, S rubnjakom
Asfalt klasa D 400 - E 600,
Beton klasa D 400 - F 900,
Opločnik klasa D 400,
Asfalt klasa D 400 - E 600,
Asfalt klasa D 400 - E 600, S rubnim kamenom
Opločnik klasa D 400 - E 600, u rampama
Beton klasa D 400 - F 900, u rampama
Beton klasa E 600,
Asfalt klasa F 900,
Beton klasa F 900,
Beton klasa D 400,
Opločnik klasa D 400,
Asfalt klasa E 600,
Asfalt klasa F 900,
Beton klasa A 15 - C 250, Plitki kanal
Upute za ugradnju
