Nr kat. 13023
RECYFIX HICAP F 1000 od A15 do F 900
typ F 1200, szczelina żeliwna 14 mm
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

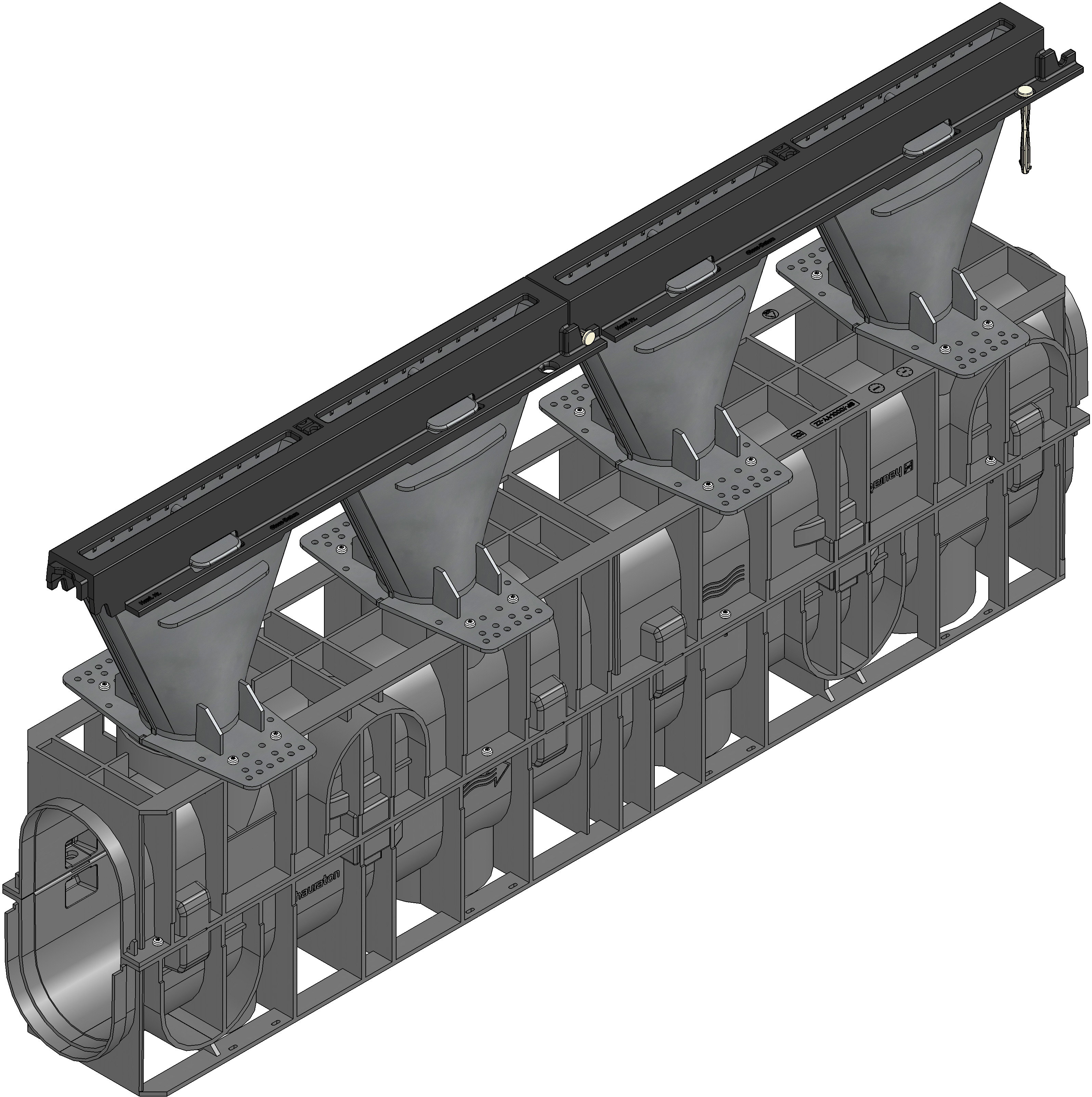

Wizualizacja produktu
Rysunek techniczny
Rysunek
Rysunek (CAD)
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
13023
Długość
1000 mm
Szerokość
146 mm
Wysokość
465 mm
Waga
10.75 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny, PA, żeliwo sferoidalne GGG50
Wysokość ramy
228 mm
Powierzchnia wlotowa
124.0 cm²/m
Szerokość nominalna
1000
Pow. przekroju poprzecz.
184 cm²
Spadek
-
Wysokość otworu wlotowego
200 mm
Otwór wlotowy
14 x 220 mm
Materiał korpusu
modyfikowany polipropylen
Materiał rusztu
żeliwo sferoidalne GGG50
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX HICAP F 1200, kanał, szczelina 14 mm, kl. A 15 - F 900
Opis produktu
RECYFIX HICAP 1200 - Korpus kanału wykonany z tworzywa PE-PP o żebrowanej strukturze. Górną część kanału stanowi adapter wykonany z tworzywa o ścianach układających się pod kątem, ze specjalną poziomą krawędzią biegnącą wzdłuż całego elementu, zabezpieczającą przed poziomym wyrywaniem, wyposażony w zintegrowany ruszt z żeliwa sferoidalnego GGG-50 (EN-GJS-500-7). Adapter posiada zmienny przekrój (zwężająco - rozszerzający). Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego.
Klasa wytrzymałości korpusu po zabudowie = od A 15 do F 900.
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Nasiąkliwość korpusu kanału = 0%.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
21
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Asfalt kl. A 15 - F 900
Asfalt kl. A 15 - F 900
Beton kl. A 15 - F 900
Beton kl. A 15 - F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Beton kl. D 400 - F 900
Asfalt kl. A 15 - D 400
Beton kl. A 15 - D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Asfalt kl. E 600 - F 900
Beton kl. E 600 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. E 600 - F 900
Beton kl. D 400 - F 900
Beton kl. A 15 - F 900
Beton kl. D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Asfalt kl. D 400
Asfalt kl. D 400
Beton kl. D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - E 600
Beton kl. A 15 - E 600
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - E 600
Asfalt kl. F 900
Beton kl. F 900
Kostka brukowa / Płyty wielkoformatowe kl. F 900
