Nr kat. 13425

RECYFIX HICAP F 5000 od A15 do F 900

typ F 5200, szczelina żeliwna 14 mm

Pytania?

Nasz doświadczony zespół ds. planowania chętnie pomoże.

Skontaktuj się z nami

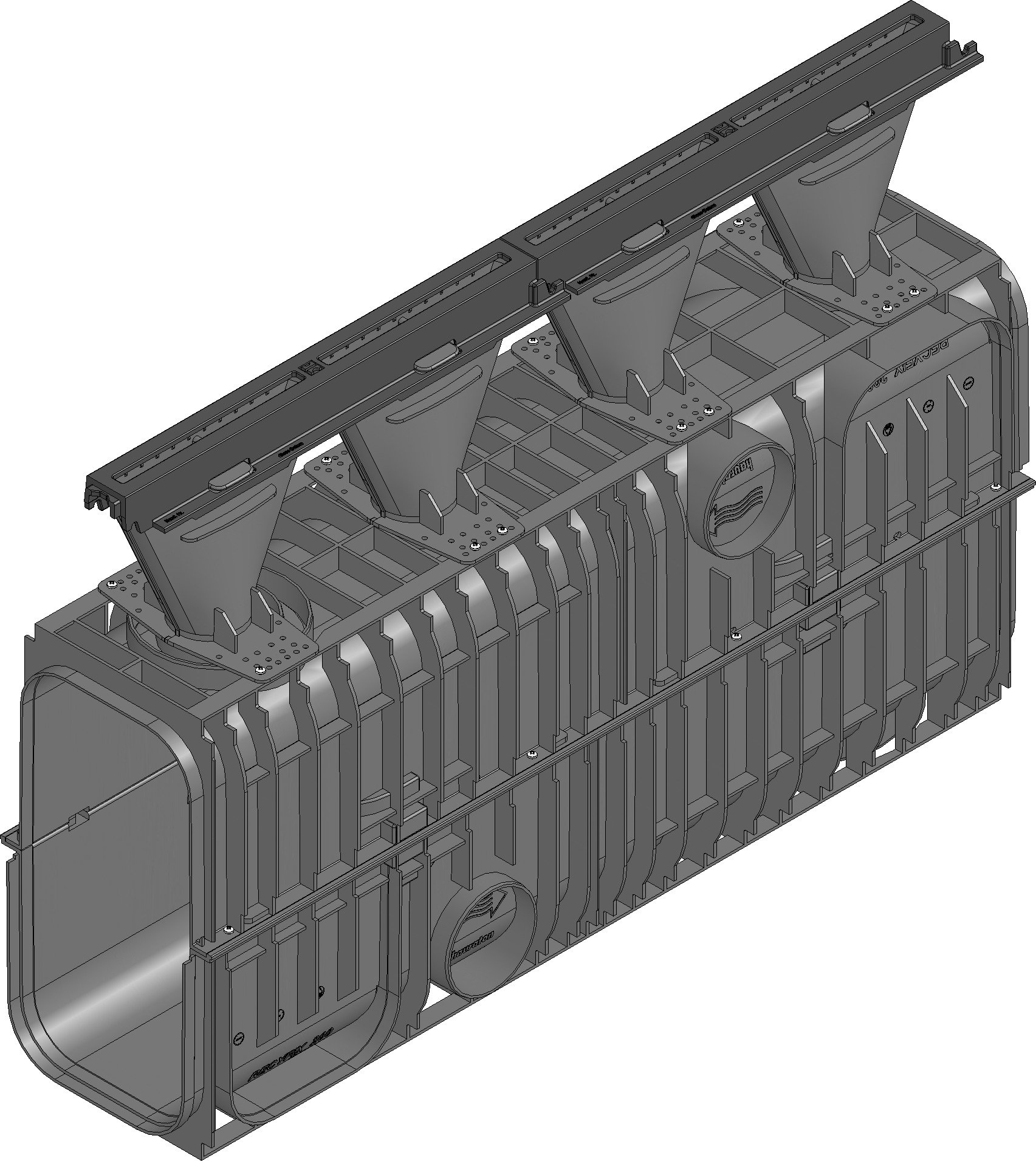

Wizualizacja produktu

Rysunek techniczny

Rysunek (CAD)

Karta katalogowa

Informacje techniczne i wymiary

Nr kat.
13425
Długość
1000 mm
Szerokość
256 mm
Wysokość
665 mm
Waga
13.50 kg
Zastosowane materiały
ABS, modyfikowany polipropylen, ocynk elektrolityczny, PA, żeliwo sferoidalne GGG­50 (EN­GJS­500­7) z powłoką KTL
Wysokość ramy
228 mm
Powierzchnia wlotowa
124.0 cm²/m
Szerokość nominalna
5000
Pow. przekroju poprzecz.
790 cm²
Spadek
-
Wysokość otworu wlotowego
200 mm
Otwór wlotowy
14 x 220 mm
Materiał korpusu
modyfikowany polipropylen
Materiał rusztu
żeliwo sferoidalne GGG­50 (EN­GJS­500­7) z powłoką KTL
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX HICAP F 5200, kanał, szczelina 14 mm, kl. A 15 - F 900
Opis produktu
RECYFIX HICAP 5200 - Korpus kanału wykonany z tworzywa PE-PP o żebrowanej strukturze. Górną część kanału stanowi adapter wykonany z tworzywa o ścianach układających się pod kątem, ze specjalną poziomą krawędzią biegnącą wzdłuż całego elementu, zabezpieczającą przed poziomym wyrywaniem, wyposażony w zintegrowany ruszt z żeliwa sferoidalnego GGG-50 (EN-GJS-500-7). Adapter posiada zmienny przekrój (zwężająco - rozszerzający). Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. Klasa wytrzymałości korpusu po zabudowie = od A 15 do F 900. Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Nasiąkliwość korpusu kanału = 0%. Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
-

Deklaracja właściwości użytkowych

Opis techniczny

Przykład zabudowy

Asfalt kl. A 15 - F 900

Asfalt kl. A 15 - F 900

Beton kl. A 15 - F 900

Beton kl. A 15 - F 900

Beton kl. A 15 - F 900

Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900

Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900

Asfalt kl. D 400 - F 900

Asfalt kl. E 600 - F 900

Beton kl. D 400 - F 900

Beton kl. E 600 - F 900

Beton kl. D 400 - F 900

Asfalt kl. A 15 - D 400

Beton kl. A 15 - D 400

Kostka brukowa / Płyty wielkoformatowe kl. D 400

Asfalt kl. E 600 - F 900

Beton kl. E 600 - F 900

Kostka brukowa / Płyty wielkoformatowe kl. E 600 - F 900

Beton kl. D 400 - F 900

Beton kl. D 400

Kostka brukowa / Płyty wielkoformatowe kl. D 400

Kostka brukowa kl. A 15 - C 250

Kostka brukowa kl. A 15 - C 250

Kostka brukowa / Płyty wielkoformatowe kl. D 400

Asfalt kl. D 400

Asfalt kl. D 400

Beton kl. D 400

Kostka brukowa / Płyty wielkoformatowe kl. D 400

Kostka brukowa kl. A 15 - C 250

Kostka brukowa kl. A 15 - C 250

Kostka brukowa / Płyty wielkoformatowe kl. D 400

Kostka brukowa kl. A 15 - C 250

Asfalt kl. A 15 - E 600

Beton kl. A 15 - E 600

Kostka brukowa / Płyty wielkoformatowe kl. D 400 - E 600

Asfalt kl. F 900

Beton kl. F 900

Kostka brukowa / Płyty wielkoformatowe kl. F 900
