Nr kat. 48871
RECYFIX NC 150, kl. D 400
typ 01, z rusztem żeliwnym, szczelinowym SW 18
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

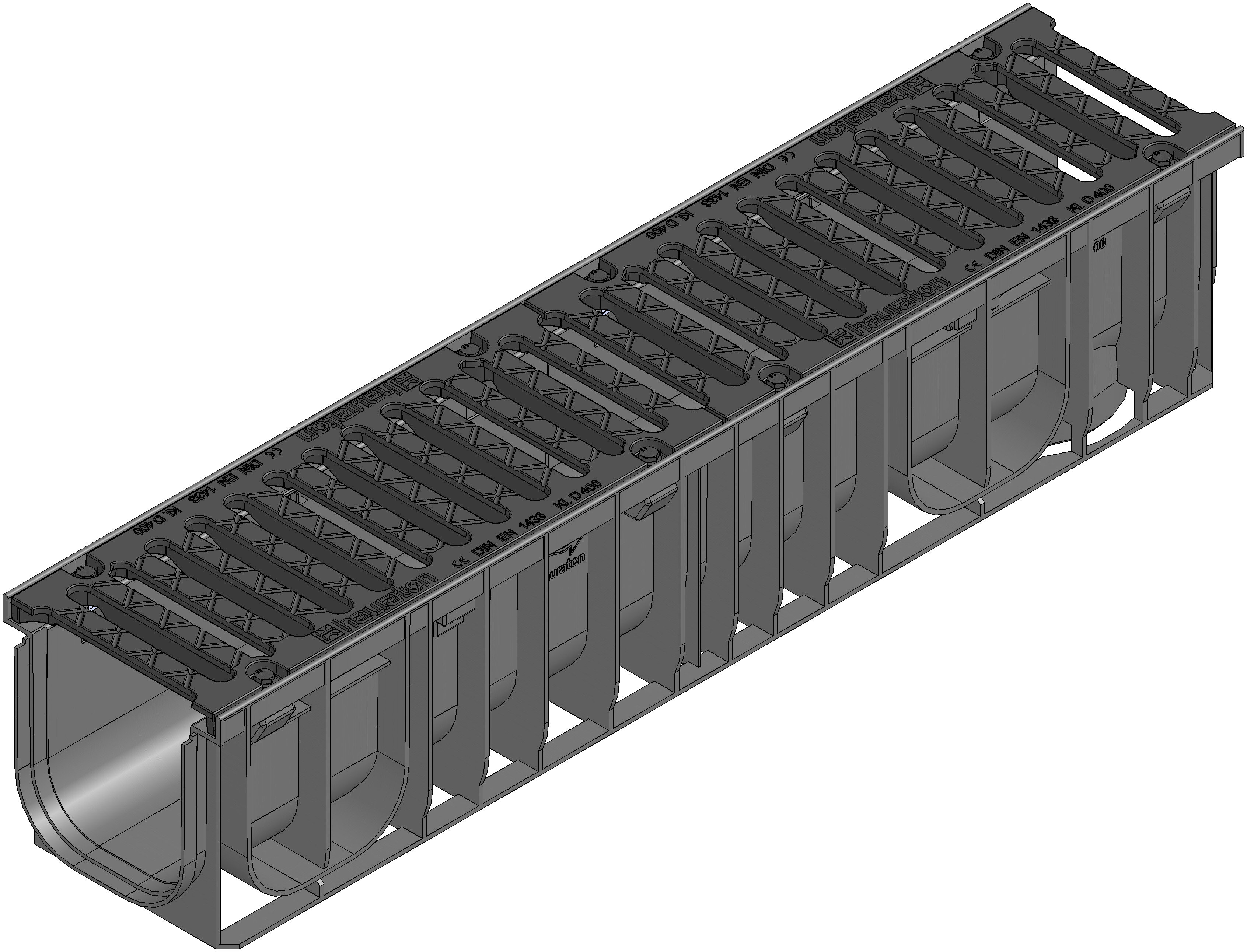

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
48871
Długość
1000 mm
Szerokość
212 mm
Wysokość
210 mm
Wysokość minimalna (w miejscu osadzenia)
20 mm
Waga
15.73 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, żeliwo sferoidalne GGG50
Powierzchnia wlotowa
702.0 cm²/m
Szerokość nominalna
150
Pow. przekroju poprzecz.
230 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
żeliwo sferoidalne GGG50
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX NC 150, korytko typ 01, z rusztem żeliwnym, szczelinowym SW 18, kl. D 400
Opis produktu
RECYFIX NC 150 typ 01 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. na każdy metr odwodnienia. Krawędzie koryt wyposażone w 8 gniazd pod śruby mocujące ruszt. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Ruszty szczelinowe SW 18, żeliwo sferoidalne EN-GJS. Mocowanie rusztów - śrubowe w 8 punktach . Klasa wytrzymałości koryta z rusztem = D 400. Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
25
Deklaracja właściwości użytkowych
Opis techniczny

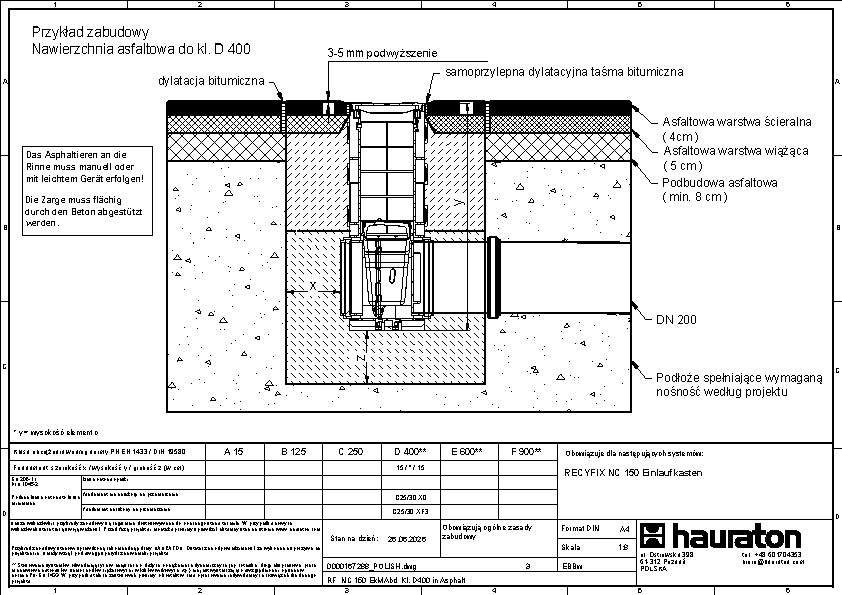

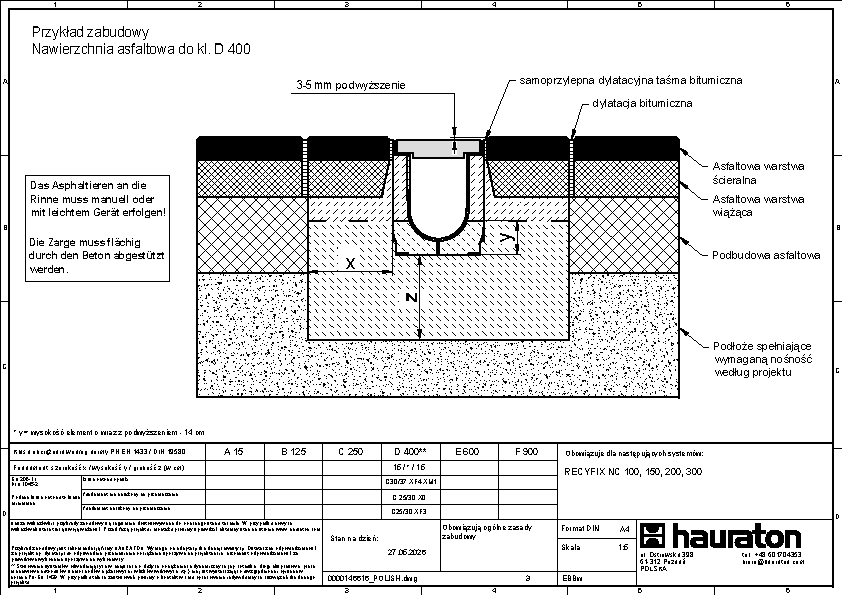

Przykład zabudowy
Beton klasa D 400 - E 600,
Asfalt klasa D 400 - E 600,
Kostka brukowa klasa D 400,
Beton klasa D 400,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Kostka brukowa klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Asfalt klasa C 250 - D 400,
Beton klasa E 600,
Instrukcja montażu
