Nr kat. 42421
RECYFIX NC 400, Klasa D 400
typ 010 z rusztem żeliwnym szczelinowym SW 18, czarnym
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

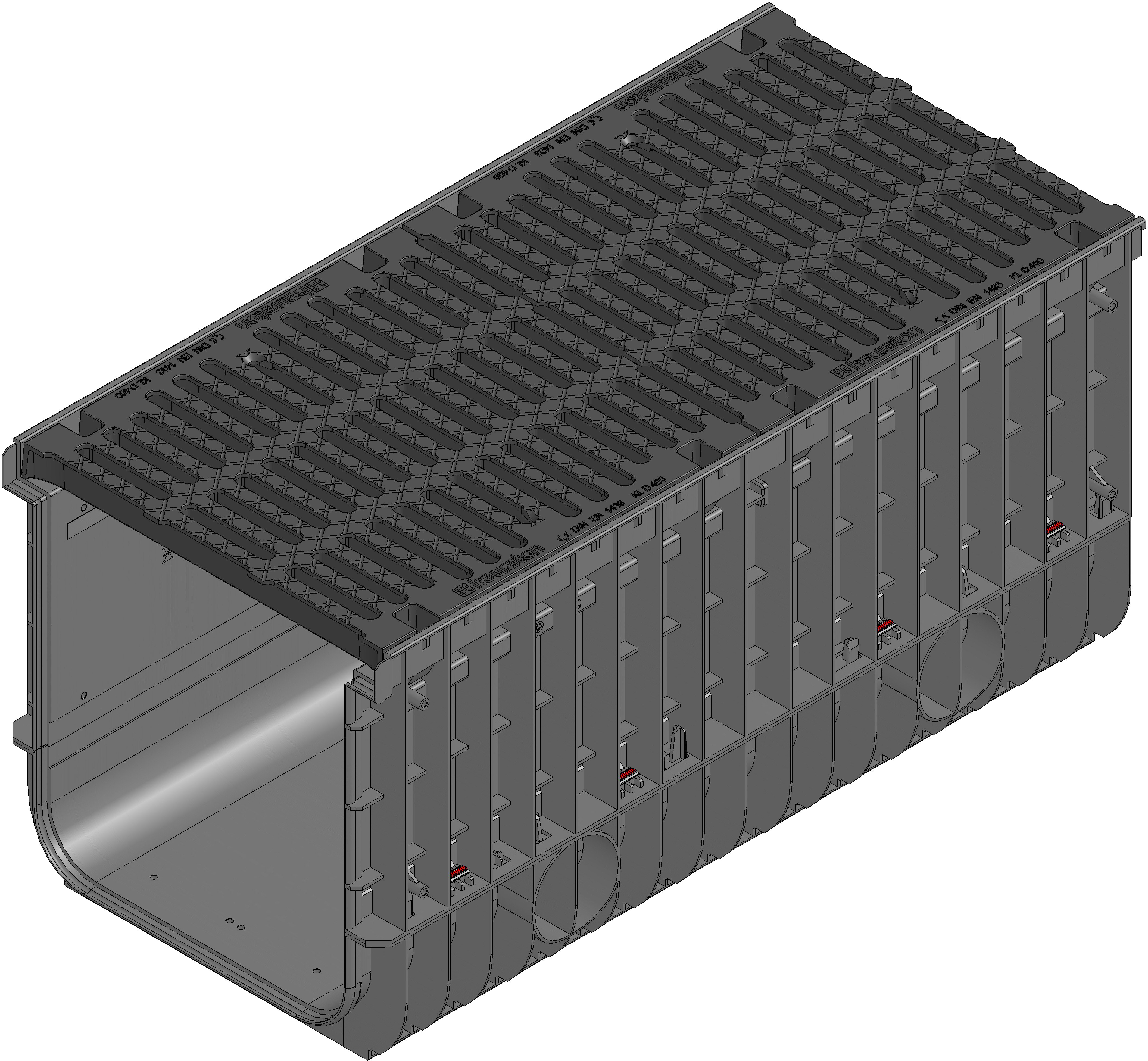

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
42421
Długość
1000 mm
Szerokość
500 mm
Wysokość
500 mm
Wysokość minimalna (w miejscu osadzenia)
40 mm
Waga
57.15 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, żeliwo sferoidalne GGG50
Powierzchnia wlotowa
1789.0 cm²/m
Szerokość nominalna
400
Pow. przekroju poprzecz.
1640 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
żeliwo sferoidalne GGG50
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX NC 400, korytko typ 010 z rusztem żeliwnym szczelinowym SW 18, kl. D 400, czarnym
Opis produktu
RECYFIX NC 400 typ 010 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. na każdy metr odwodnienia. Krawędzie koryt wyposażone w 8 gniazd pod śruby mocujące ruszt. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Ruszty szczelinowe SW 18, żeliwo sferoidalne EN-GJS. Mocowanie rusztów - śrubowe w 8 punktach . Klasa wytrzymałości koryta z rusztem = D 400. Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
4
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Asfalt klasa A 15 - B 125,
Asfalt klasa C 250 - D 400,
Beton klasa C 250 - D 400,
Beton klasa D 400,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Kostka brukowa klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Asfalt klasa C 250 - D 400,
Beton klasa E 600,
Instrukcja montażu
