Nr kat. 47034

RECYFIX PRO 100, kl. B 125

typ 01, z rusztem kratowym MW 30/10

Pytania?

Nasz doświadczony zespół ds. planowania chętnie pomoże.

Skontaktuj się z nami

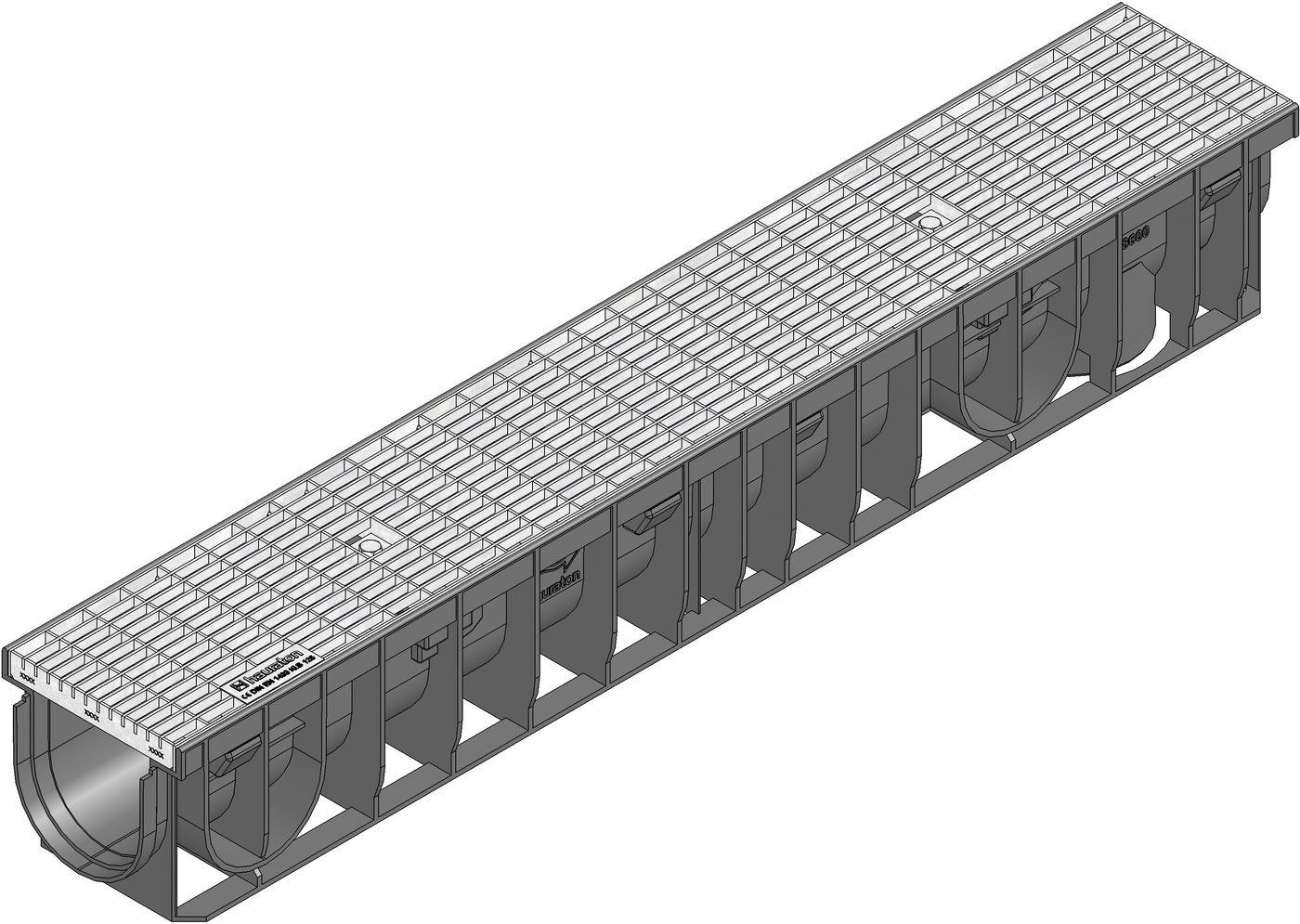

Wizualizacja produktu

Widok z góry

Rysunek techniczny

Rysunek (CAD)

Karta katalogowa

Informacje techniczne i wymiary

Nr kat.
47034
Długość
1000 mm
Szerokość
160 mm
Wysokość
150 mm
Masa
6.05 kg
wymiar nominalny|rozmiar systemu
100
Wysokość ramy
20 mm
Przekrój w świetle koryta
92 cm²
przekrój wlotowy
1099 cm²/m
Głębokość wsunięcia
20 mm
Wzór rusztu
Ruszt kratowy
Typ otworu w ruszcie
Wymiar otworu
Otwór wlotowy
30 x 10 mm
Materiał korpusu kanału
Polipropylen z recyklingu
Materiał rusztu
stal ocynkowana ogniowo
Materiał blokady
wzmocniony poliamid
Materiał śruby
Stal ocynkowana galwanicznie
Przepisy i normy
DIN 1433, DIN 19580
Tekst sprzedażowy
RECYFIX PRO 100, korytko typ 01, z rusztem kratowym MW 30/10, ocynk., kl. B 125
Opis produktu
RECYFIX PRO 100 typ 01 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL na każdy metr bieżący odwodnienia. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztu w 10 punktach (8x zatrzask i 2x blokada poprzeczna ANTY-WANDAL). Ruszt kratowy MW 30/10, stal ocynkowana Klasa wytrzymałości koryta z rusztem = B 125 Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433.
Tekst do broszury
typ 01, z rusztem kratowym MW 30/10
Jednostka opakowania
49
