RECYFIX PRO 100, kl. C 250

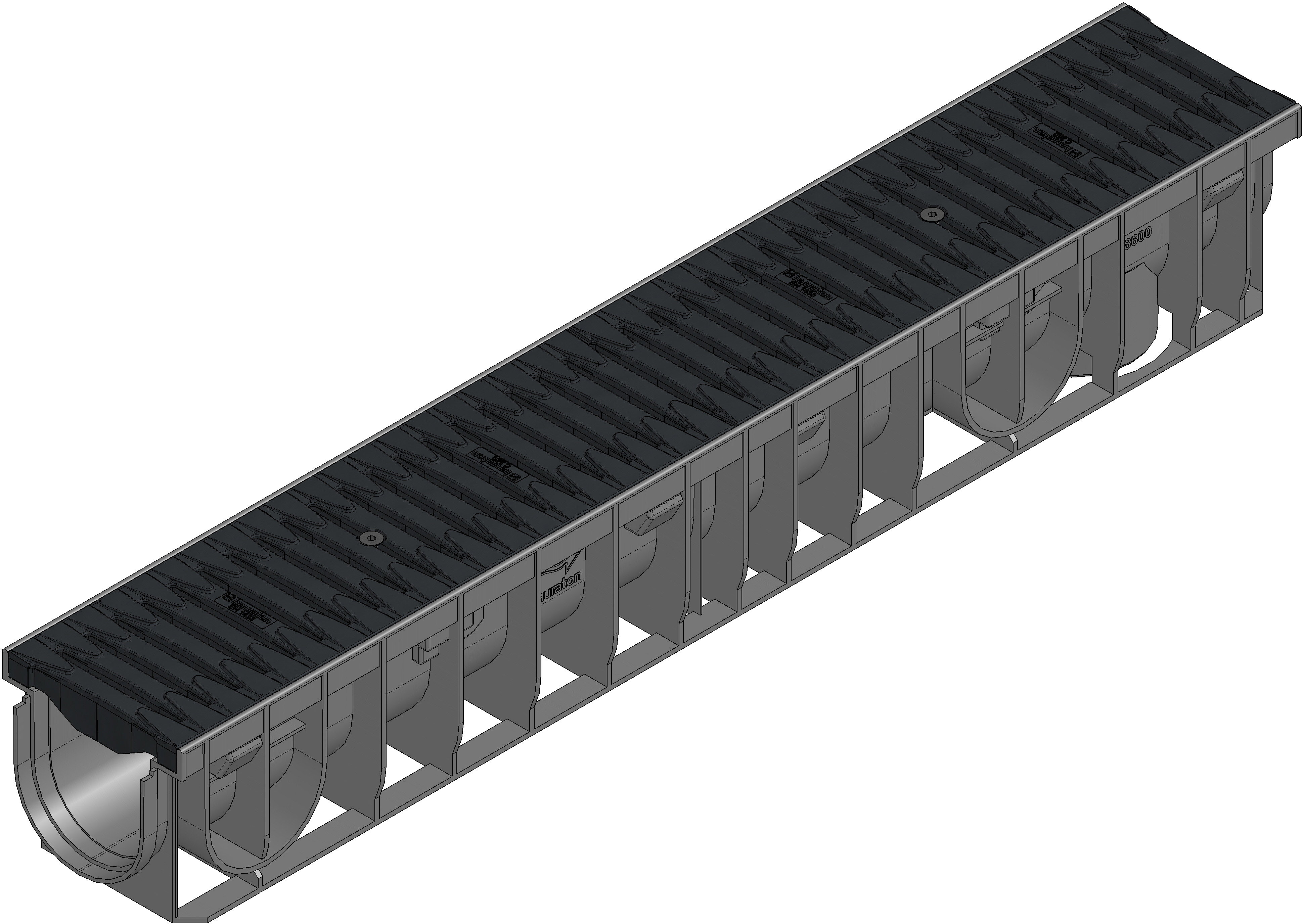

Wizualizacja produktu

Wizualizacja produktu, JPG
Pobierz
Wizualizacja produktu, PDF
Pobierz

Rysunek techniczny

Rysunek (CAD)

Rysunek (CAD), DWG
Pobierz

Rysunek

Rysunek, JPG
Pobierz
Rysunek, PDF
Pobierz

Widok z góry

Widok z góry, JPG
Pobierz

Karta katalogowa

Karta katalogowa, PDF
Pobierz

Informacje techniczne i wymiary

Nr kat.

47055

Długość

1000 mm

Szerokość

160 mm

Wysokość

150 mm

Waga

4.60 kg

Zastosowane materiały

modyfikowany polipropylen, stal ocynkowana, czarna, tworzywo (PA z recyklingu), wzmocniony poliamid

Powierzchnia wlotowa

372.0 cm²/m

Szerokość nominalna

100

Pow. przekroju poprzecz.

92 cm²

Typ zgodny PN-EN 1433

Materiał korpusu

modyfikowany polipropylen

Materiał rusztu

wzmocniony poliamid

Norma

EN 1433, DIN 51130, AS 4586, DIN 19580, EN 16165

Pełna nazwa produktu

RECYFIX PRO 100, korytko typ 01, z rusztem rusztem szczelinowym FIBRETEC SW 9, kl. C 250

Opis produktu

RECYFIX PRO 100 typ 01 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztów - blokada poprzeczna w ilości 2 szt.. Ruszt szczelinowy FIBRETEC SW 9, poliamidowy, czarny. Klasa wytrzymałości koryta z rusztem = C 250 Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433.

Ilość sztuk na palecie

Informacje techniczne i wymiary, PDF Pobierz
