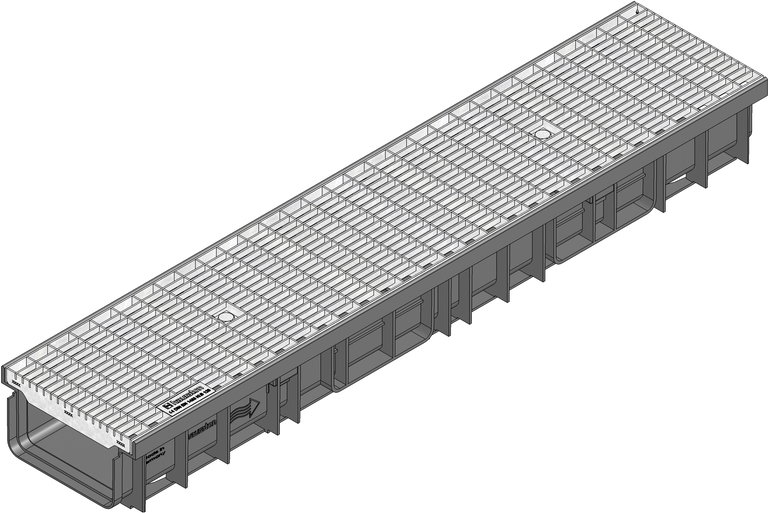

Nr kat. 47132
RECYFIX PRO 150, kl. B 125
typ 115, z rusztem kratowym MW 30/10
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

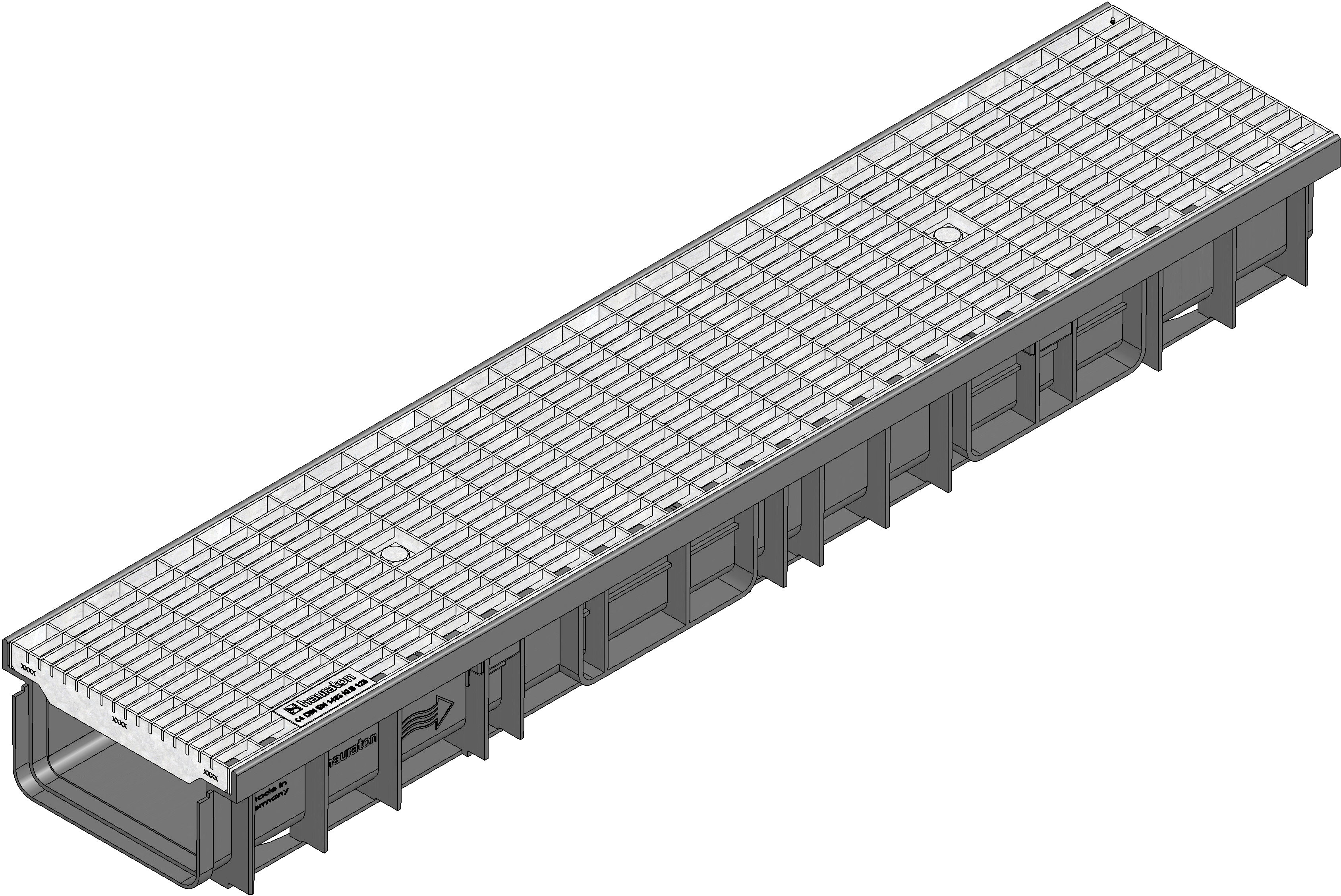

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
47132
Długość
1000 mm
Szerokość
212 mm
Wysokość
115 mm
Wysokość minimalna (w miejscu osadzenia)
20 mm
Waga
7.35 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny, stal ocynkowana ogniowo, wzmocniony poliamid
Powierzchnia wlotowa
1490.0 cm²/m
Szerokość nominalna
150
Pow. przekroju poprzecz.
116 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
stal ocynkowana ogniowo
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX PRO 150, korytko typ 115, z rusztem kratowym MW 30/10, ocynk., kl. B 125
Opis produktu
RECYFIX PRO 150 typ 115 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt./m, a także w 4 poziome gniazda pod blokady ANTY WANDAL na każdy metr bieżący odwodnienia. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztów - blokada poprzeczna w ilości 2 szt./m. Ruszt kratowy MW 30/10, stal ocynkowana Klasa wytrzymałości koryta z rusztem = B 125 Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
45
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Nawierzchnie drogowe nieprzepuszczalne klasa A 15 - B 125,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Kostka brukowa klasa C 250,
Beton klasa C 250,
Asfalt klasa C 250,
Kostka brukowa klasa C 250,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa C 250,
Beton klasa C 250,
Instrukcja montażu
