Nr kat. 15000

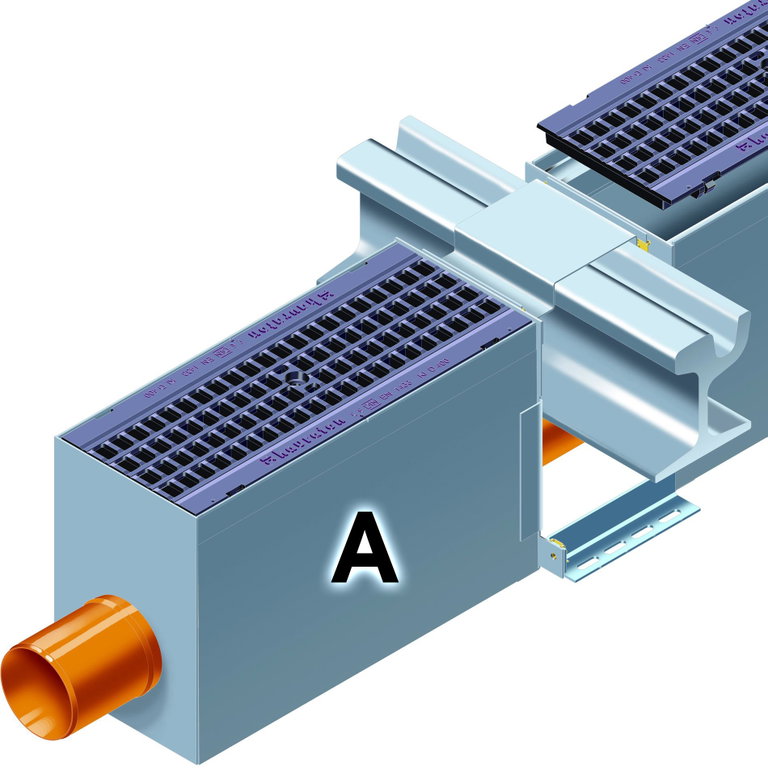

FASERFIX TRAFFIC TRAM, odwodnienie liniowe
moduł A*
na zamówienie
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

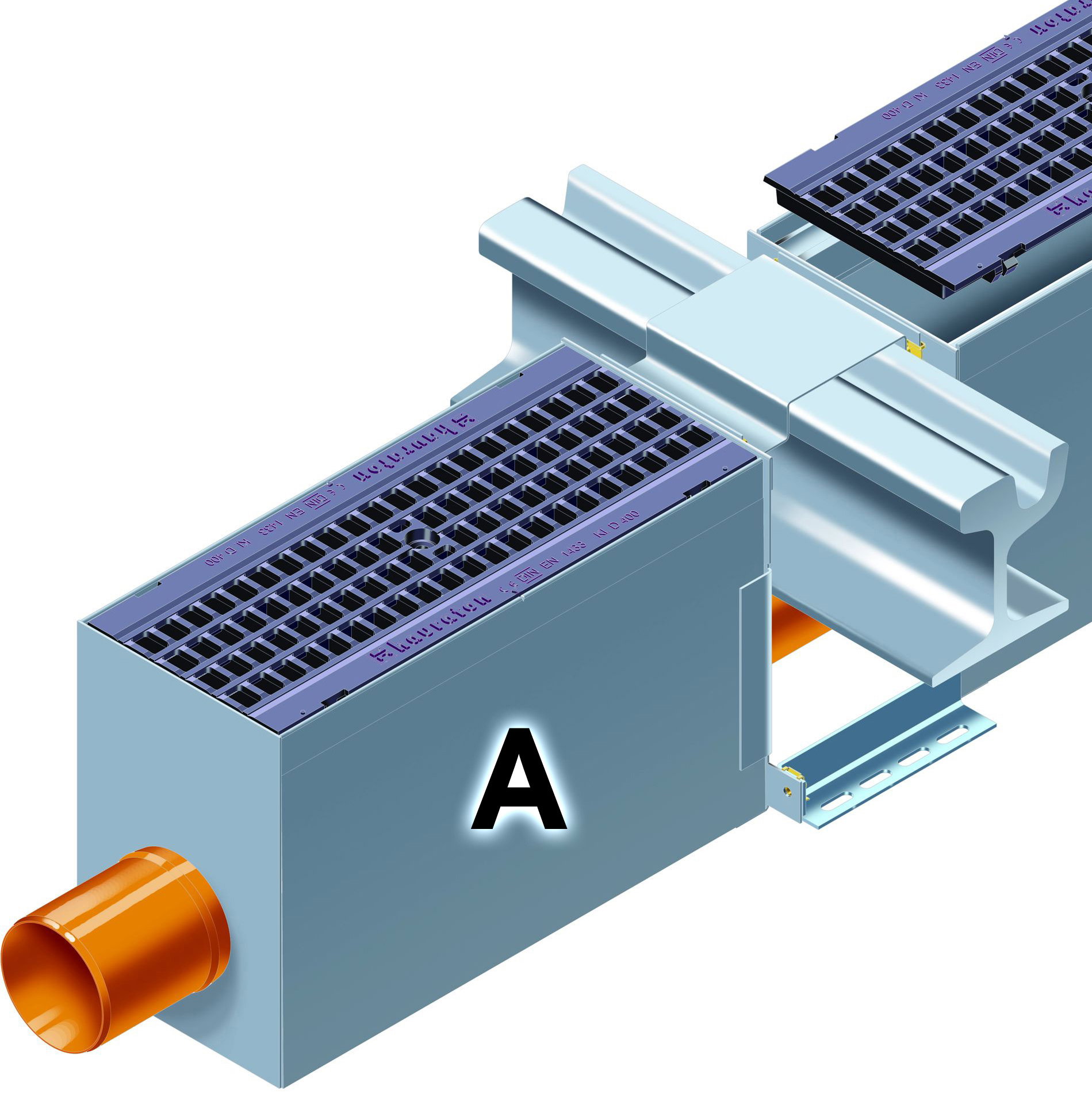

Wizualizacja produktu
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
15000
Długość
1000 mm
Masa
90.60 kg
wymiar nominalny|rozmiar systemu
150
Wysokość ramy
20 mm
Przekrój w świetle koryta
324 cm²
przekrój wlotowy
622 cm²/m
Głębokość wsunięcia
20 mm
Wzór rusztu
Ruszt GUGI
Typ otworu w ruszcie
Wymiar otworu
Otwór wlotowy
15 x 25 mm
Materiał korpusu kanału
beton C 35/45 zbrojony włóknami
Materiał rusztu
żeliwo sferoidalne GGG50 (ENGJS5007) z powłoką KTL
Materiał ramy
stal ocynkowana
Materiał blokady
wzmocniony poliamid
Materiał śruby
stal ocynkowana, czarna
Tekst sprzedażowy
FASERFIX TRAFFIC TRAM, odwodnienie szynowe MODUŁ A (dł. stand.: do 1000 mm) - komplet: korytko, ruszty, blokady
Opis produktu
FASERFIX TRAFFIC TRAM moduł A - Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Krawędzie koryt wykonane ze stali ocynkowanej lub stali nierdzewnej o wysokości 20 mm i szerokości 25 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą poziomych kotew zaciskowych. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt, w system zatrzaskowy SIDE-LOCK, w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową. Klasa wytrzymałości korpusu koryta bez rusztów = F 900. Klasa wytrzymałości koryta z rusztem = E 600. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PN-EN 1433 posiadające dopuszczenia DWU.
Tekst do broszury
moduł A*
Jednostka opakowania
1
Opis techniczny
Przykład zabudowy
Kl. C 250 - E 600 - Beton
Instrukcja montażu
