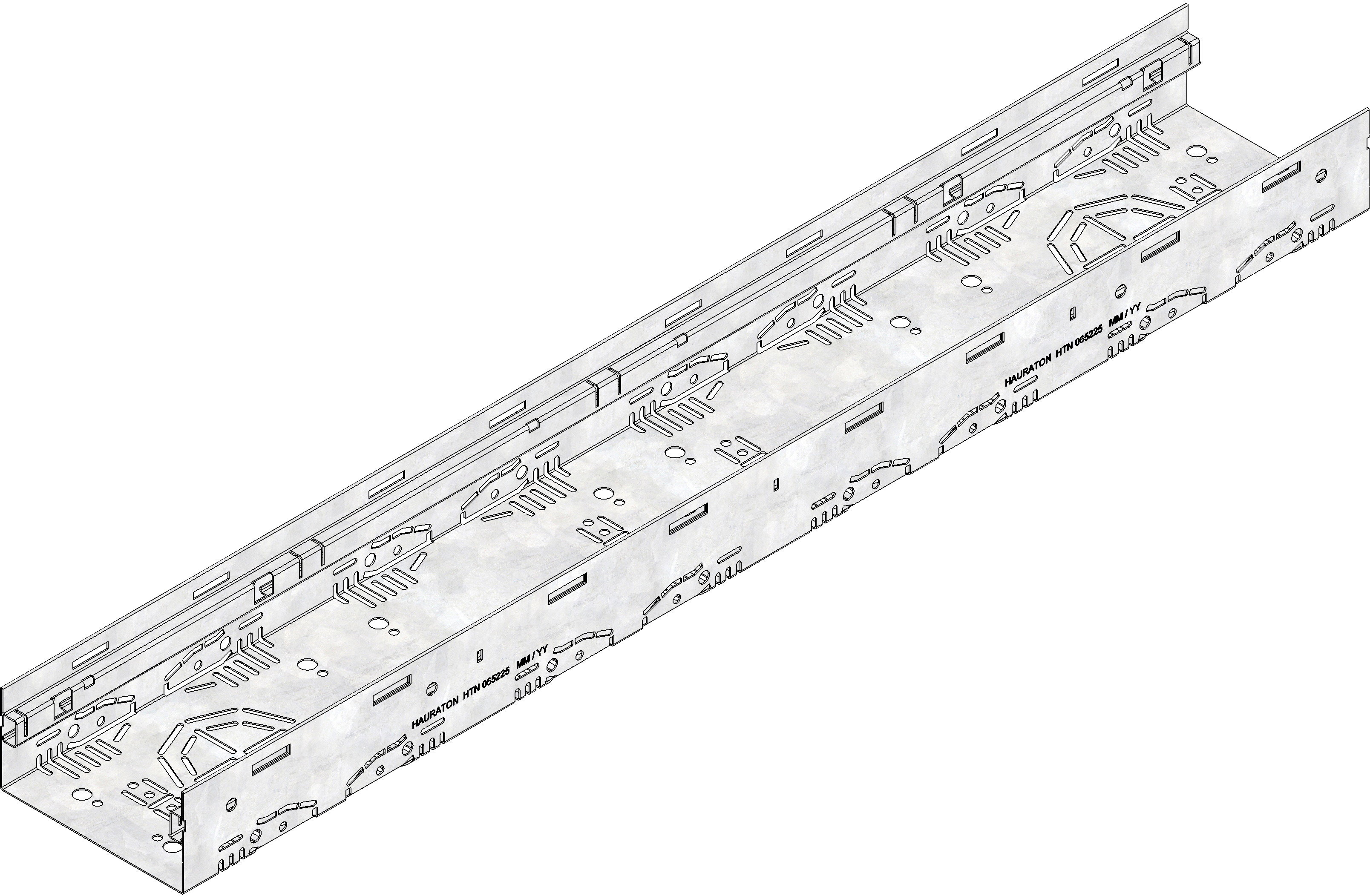

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
65225
Długość
1000 mm
Szerokość
155 mm
Wysokość
75 mm
Waga
2.95 kg
Zastosowane materiały
stal ocynkowana
Wysokość ramy
20 mm
Szerokość nominalna
155
Pow. przekroju poprzecz.
83 cm²
Spadek
-
Typ mocowania
blokada
Typ zgodny PN-EN 1433
M
Materiał korpusu
stal ocynkowana
Pełna nazwa produktu
DACHFIX STEEL 155, typ 75, korytko ocynk.
Opis produktu
DACHFIX STEEL 155, typ 75 - Korytko wykonane ze stali ocynk. Boczne ściany korytka oraz jego dno perforowane, umożliwiające przepływ wody w warstwach przepuszczalnych nawierzchni.
Łączenie poszczególnych korytek za pomocą systemu blokującego.
Korytka posiadają możliwość wykonania odpływu dolnego DN70 lub DN100 mm.
Montaż rusztów z wykorzystaniem blokady i śruby.
Produkt przeznaczony jest dla ruchu pieszego, posiada aprobatę techniczną ITB.
Produkt przebadany zgodnie z normą PN-EN 1253.
Ilość sztuk na palecie
182
Krajowa Deklaracja Właściwości Użytkowych
Dokumenty dopuszczające
Opis techniczny
Przykład zabudowy
dostępne dla wózków inwalidzkich, odwadnianie bez podłączenia do kanału
przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, podłączenie pionowe
przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, przyłącze poziome
Dostosowane dla wózków inwalidzkich, odprowadzanie wody przez połączenie kanałowe, pionowe przejście - bez barier (2 cm)
przystosowany do wózków inwalidzkich, odprowadzanie wody poprzez połączenie kanałów, pionowe, bezprogowe przejście (0 cm)
Nawierzchnia z płyt chodnikowych kl. dla ruchu pieszego
przystosowany do wózków inwalidzkich, odpływ zamknięty poprzez skrzyżowanie (płyta dolna), połączenie pionowe
Dostosowane dla wózków inwalidzkich, odprowadzanie wody przez zamknęte (zdublowane) skrzyżowanie, połączenie pionowe
dostępny dla wózków inwalidzkich, odwodnienie przez skrzyżowanie i DACHFIX POINT
dostępne dla wózków inwalidzkich, odwadnianie bez podłączenia do kanału
przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, podłączenie pionowe
przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, przyłącze poziome
przystosowany do wózków inwalidzkich, odprowadzanie wody poprzez połączenie kanałów, pionowe, bezprogowe przejście (0 cm)
dostępny dla wózków inwalidzkich, odwodnienie przez skrzyżowanie i DACHFIX POINT
Nawierzchnia z płyt chodnikowych kl. dla ruchu pieszego
