Nr kat. 97683
DRAINFIX CLEAN FSU 400 kanały filtrujące do kl. F 900 z ramami ocynk, z rurą odpływową z geowłókniną i el. połączeniowym
typ 01H, element końcowy
Pytania?

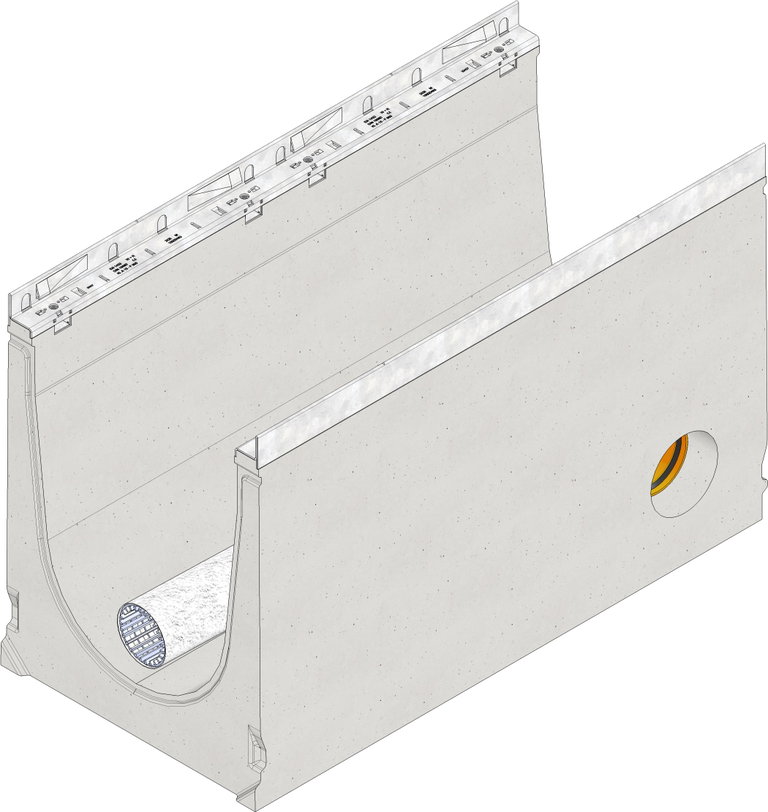

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
97683
Długość
1000 mm
Szerokość
490 mm
Wysokość
630 mm
Waga
271.61 kg
Zastosowane materiały
beton C 35/45 zbrojony włóknami, stal z powłoką cynkowo-magnezową
Pojemność retencyjna
110.0 l/m
Przekrój retencji
1145.0 cm²
Wysokość wypełnienia podłoża
200.0 mm
Wymagane podłoże
71.0 l/lfdm.
Szerokość nominalna
400
Materiał korpusu
beton C 35/45 zbrojony włóknami
Materiał ram koryta
stal z powłoką cynkowo-magnezową
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
DRAINFIX CLEAN 400 type 01H, end piece, filter substrate channel with the operating principle of surface filtration, with galvanised angle housing, with drainage pipe with geotextile and outlet element, 1 m
Opis produktu
DRAINFIX CLEAN 400 typ 01H, element końcowy - Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Krawędzie koryt ze stali ocynkowanej o wysokości 40 mm i szerokości 45 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą 4 zabezpieczonych antykorozyjnie kotew na każdą stronę koryta. Krawędzie koryt wyposażone w 8 zamków pod ruszt, w system zatrzaskowy SIDE LOCK, w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 8 gwintowanych otworów pod śruby mocujące ruszt na każdy metr odwodnienia. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate, zapewniające dobrą przyczepność z podbudową betonową. Klasa wytrzymałości korpusu koryta bez rusztów = F 900. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PN-EN 1433. Rura odpływowa fi100 mm, perforowana, z geowłókniną, wykonana z PEHD, ułożona w dnie koryta odwodnienia, stanowiąca element umożliwiający odprowadzenie oczyszczonej wody, przefiltrowanej przez substrat z wysoką zawartością węgla. Substrat charakteryzujący się wysoką zawartością węgla, oczyszczający wodę deszczową na zasadzie filtracji powierzchniowej, umożliwiający wiązanie i zatrzymywanie rozpuszczonych metali ciężkich, zatrzymujący cząstki o średnicy od 0,006 do 0,060 mm. Wydajność oczyszczania substratu odpowiada warstwie 30 cm czynnej powierzchni gleby. Substrat stanowi wypełnienie koryta odwodnienia do wysokości 150 mm ponad krawędź perforowanej rury odpływowej. L/W/H 1000x390x415 mm
Ilość sztuk na palecie
-
