FASERFIX KS+ 100, do kl. E 600

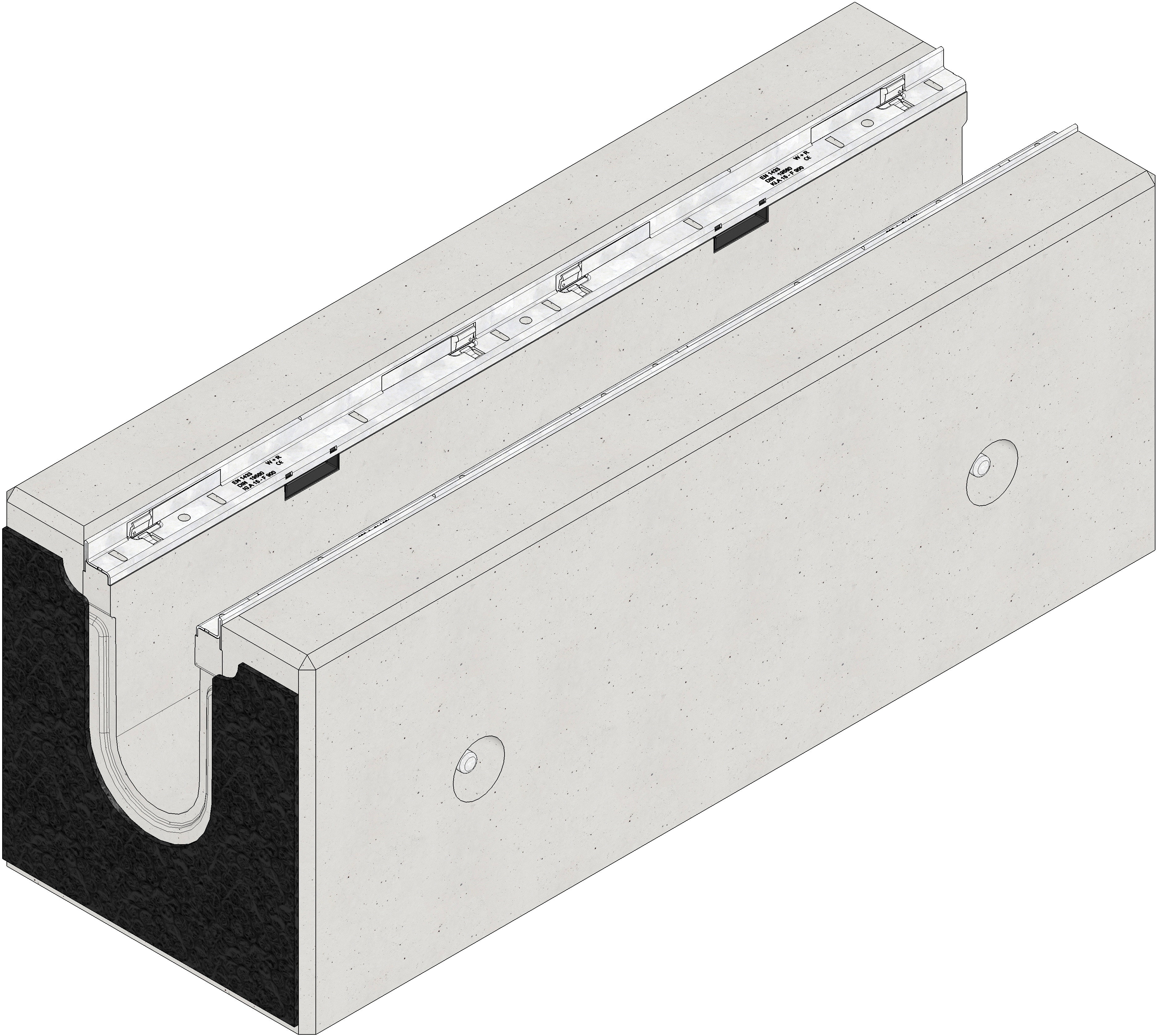

Wizualizacja produktu

Wizualizacja produktu, JPG
Pobierz Dodaj do moich plików
Wizualizacja produktu, PDF
Pobierz Dodaj do moich plików

Rysunek techniczny

Rysunki

Rysunki, JPG
Pobierz Dodaj do moich plików
Rysunki, PDF
Pobierz Dodaj do moich plików

Rysunek (CAD)

Rysunek (CAD), DWG
Pobierz Dodaj do moich plików

Karta katalogowa

Karta katalogowa, PDF
Pobierz Dodaj do moich plików

Informacje techniczne i wymiary

Nr kat.

33300

Długość

1000 mm

Szerokość

360 mm

Wysokość

378 mm

Masa

290.000 kg

wymiar nominalny|rozmiar systemu

100

Wysokość ramy

20 mm

Spadek

Przekrój w świetle koryta

206 cm²

Mocowanie typ

blokada, SIDE-LOCK

Materiał korpusu kanału

Beton C50/60 oraz beton C35/45 zbrojony włóknami

Materiał ramy

stal ocynkowana

Typ według DIN EN 1433

Typ M

Przepisy i normy

DIN 1433, DIN 19580

Tekst sprzedażowy

FASERFIX KS+ 100, korytko typ 020, odc.1m, ramy ocynk.

Opis produktu

FASERFIX KS+ 100, typ 020, korpus koryta wykonany z betonu kl. C50/60 zbrojonego stalą. Krawędzie koryt wykonane ze stali ocynkowanej o wysokości 20 mm i szerokości 25 mm w najszerszym miejscu. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt (system zatrzaskowy), w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 gniazda pod blokady mocujące ruszt (na każdy odcinek rusztu o długości 500mm przypadają 2 gniazda). Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową. Klasa wytrzymałości korpusu koryta bez rusztów = E600. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PN-EN 1433 posiadające dopuszczenia DWU.

Tekst do broszury

typ 020
