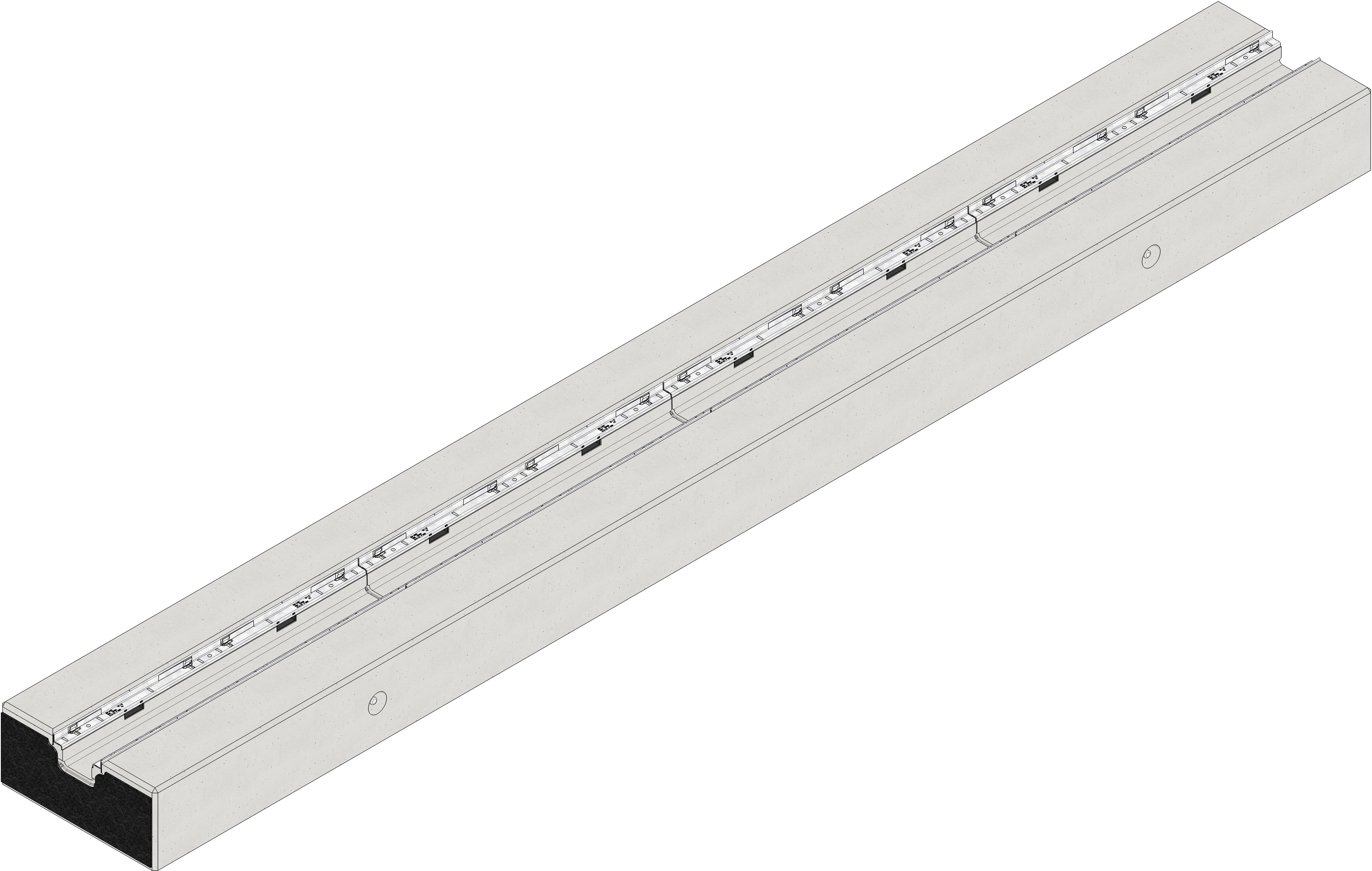

Wizualizacja produktu
Rysunek techniczny
Rysunki
Rysunek (CAD)
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
33303
Długość
4000 mm
Szerokość
510 mm
Wysokość
230 mm
Masa
1076.00 kg
wymiar nominalny|rozmiar systemu
100
Wysokość ramy
20 mm
Spadek
-
Przekrój w świetle koryta
54 cm²
Mocowanie typ
blokada, SIDE-LOCK
Materiał korpusu kanału
Beton C50/60 oraz beton C35/45 zbrojony włóknami
Materiał ramy
stal ocynkowana
Typ według DIN EN 1433
Typ M
Przepisy i normy
DIN 1433, DIN 19580
Tekst sprzedażowy
FASERFIX KS+ 100, korytko typ 100F, odc. 4m, ramy ocynk.
Opis produktu
FASERFIX KS+ 100, typ 100F, korpus koryta wykonany z betonu kl. C50/60 zbrojonego stalą. Krawędzie koryt wykonane ze stali ocynkowanej o wysokości 20 mm i szerokości 25 mm w najszerszym miejscu. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt (system zatrzaskowy), w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 gniazda pod blokady mocujące ruszt (na każdy odcinek rusztu o długości 500mm przypadają 2 gniazda). Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową. Klasa wytrzymałości korpusu koryta bez rusztów = E600. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PN-EN 1433 posiadające dopuszczenia DWU.
Tekst do broszury
typ 100F
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
D 400 - Beton
D 400 - Beton
D 400 - Asfalt
D 400 - Beton
