MONOTEC+ 100, do kl. D 400

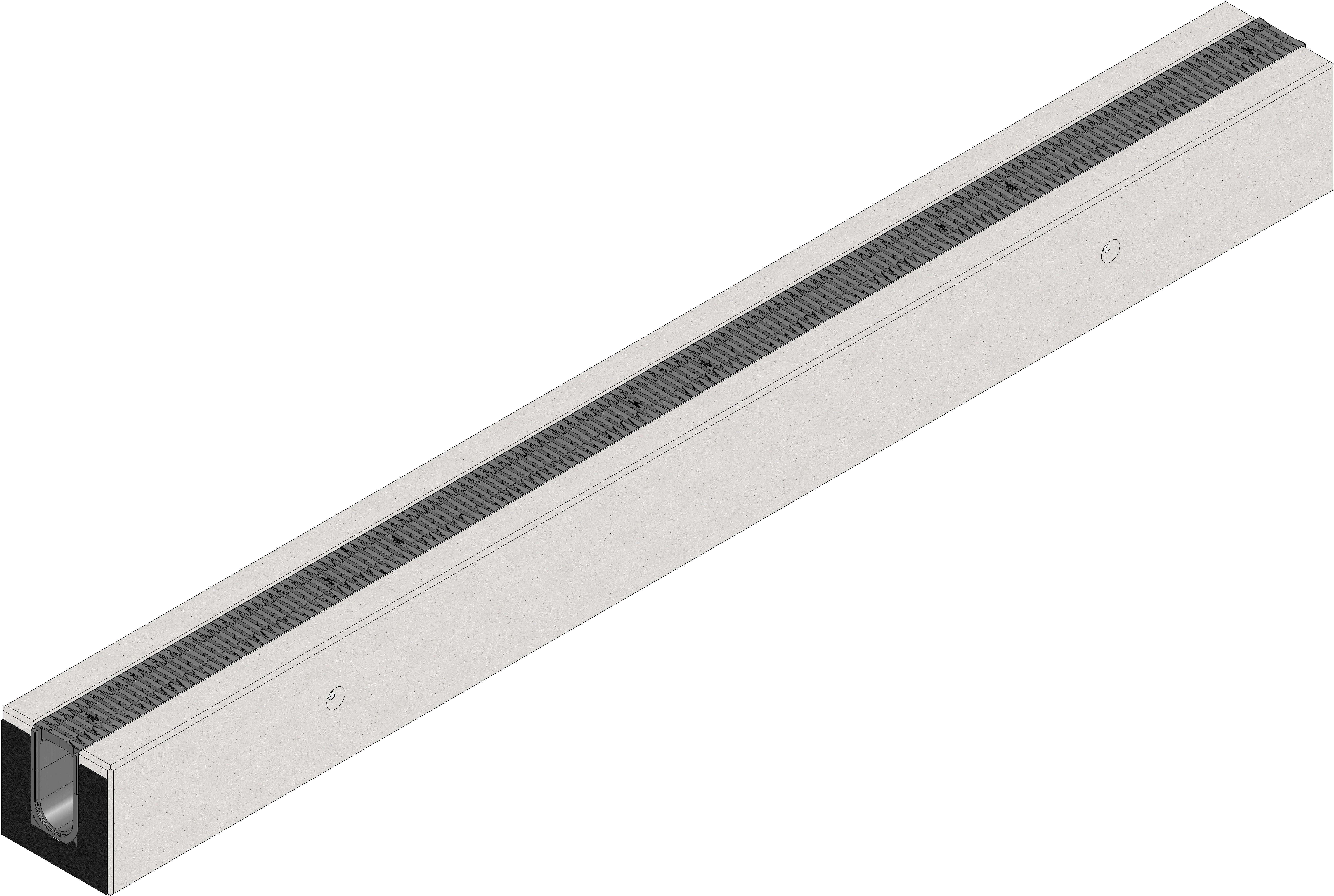

Wizualizacja produktu

Wizualizacja produktu, JPG
Pobierz Dodaj do moich plików
Wizualizacja produktu, PDF
Pobierz Dodaj do moich plików

Rysunek techniczny

Rysunki

Rysunki, JPG
Pobierz Dodaj do moich plików
Rysunki, PDF
Pobierz Dodaj do moich plików

Rysunek (CAD)

Rysunek (CAD), DWG
Pobierz Dodaj do moich plików

Karta katalogowa

Karta katalogowa, PDF
Pobierz Dodaj do moich plików

Informacje techniczne i wymiary

Nr kat.

10136

Długość

4000 mm

Szerokość

360 mm

Wysokość

368 mm

Masa

1150.00 kg

wymiar nominalny|rozmiar systemu

100

Wysokość ramy

29 mm

Przekrój w świetle koryta

245 cm²

przekrój wlotowy

372 cm²/m

Materiał korpusu kanału

beton wysokiej jakości

Materiał rusztu

beton wysokiej jakości

Typ według DIN EN 1433

Typ M

Przepisy i normy

DIN 1433

Tekst sprzedażowy

MONOTEC+ 280, korytko szczelinowe, monolityczne, 4 m

Opis produktu

MONOTEC+ 280 typ 280 - korpus koryta odwodnienia dostosowany do obciążeń kl. D400 wg. PN-EN 1433, wykonany z betonu na bazie cementu HSR o kl. C50/60 XF4, XA3 zbrojonego stalą. Korpus odwodnienia monolityczny, zintegrowany z prefabrykowaną obudową. Górna powierzchnia monolitycznego odwodnienia wykonana z materiałów zapewniających wysoką wytrzymałość oraz wysoką odporność na ścieranie. Obwód zwilżony koryta odwodnienia z modyfikowanego tworzywa technicznego o nasiąkliwości 0%, mrozoodporności zgodnej z PN-EN 1433 oraz o wysokiej chemoodporności. Boczne ścianki prefabrykowanego koryta gładkie, bez wcięć i wyżłobień, spód koryta chropowaty zapewniający dobrą przyczepność z podbudową betonową. Monolityczne koryta odwodnienia w odcinkach 1,0 oraz 4,0 m, zapewniające szybszy montaż. Szczeliny wlotowe do odwodnienia w kształcie eliptycznym, zaokrąglone na końcach, wykonane z modyfikowanego tworzywa technicznego. Na górnej części odwodnienia możliwość wykonania antypoślizgowej powierzchni - ryflowany beton.

Tekst do broszury

typ 280
