Powrót do zestawienia
Nr kat. 13410

RECYFIX HICAP F 5000 od A15 do D 400

typ F 5200, szczelina żeliwna 6 mm

dostępny
Zadaj pytanie Opis techniczny

Pytania?

Nasz doświadczony zespół ds. planowania chętnie pomoże.

Skontaktuj się z nami
Pytania?

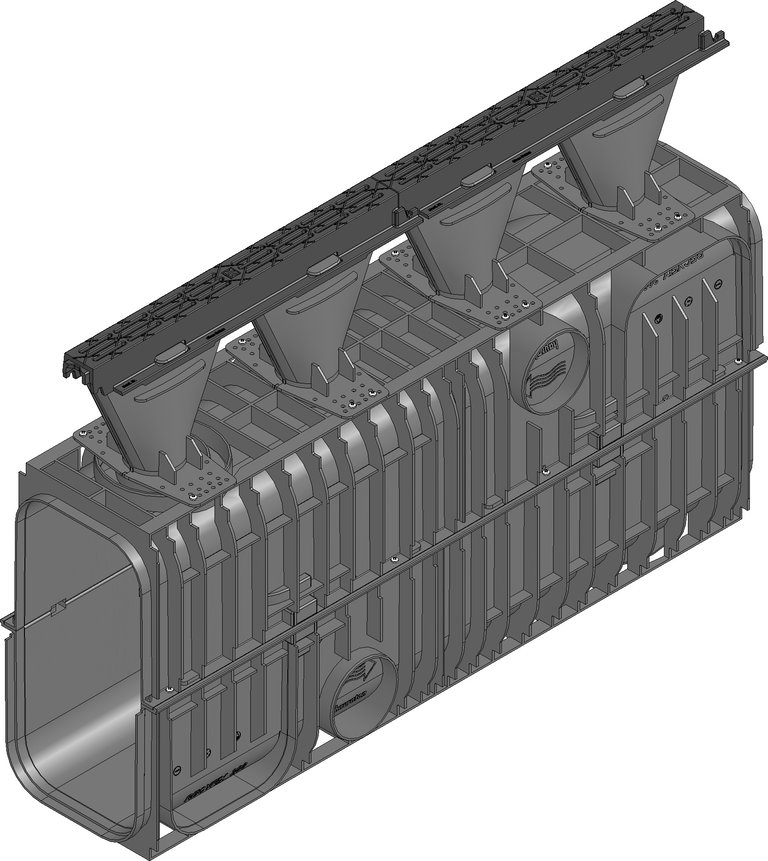

Wizualizacja produktu
Wizualizacja produktu

Rysunek techniczny

Rysunek (CAD)

Rysunek (CAD)

Karta katalogowa

Informacje techniczne i wymiary
Nr kat.
13410
Długość
1000 mm
Szerokość
256 mm
Wysokość
665 mm
Waga
14.00 kg
Zastosowane materiały
ABS, modyfikowany polipropylen, ocynk elektrolityczny, PA, PE-HD, żeliwo sferoidalne GGG­50 (EN­GJS­500­7) z powłoką KTL
Wysokość ramy
228 mm
Powierzchnia wlotowa
129.0 cm²/m
Szerokość nominalna
5000
Pow. przekroju poprzecz.
790 cm²
Spadek
-
Wysokość otworu wlotowego
200 mm
Otwór wlotowy
5 x 51 mm
Materiał korpusu
modyfikowany polipropylen
Materiał B
żeliwo sferoidalne GGG­50 (EN­GJS­500­7) z powłoką KTL
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX HICAP F 5200, kanał, szczelina 6 mm, kl. A 15 - D 400
Opis produktu
RECYFIX HICAP 5200 - Korpus kanału wykonany z tworzywa PE-PP o żebrowanej strukturze. Górną część kanału stanowi adapter wykonany z tworzywa o ścianach układających się pod kątem, ze specjalną poziomą krawędzią biegnącą wzdłuż całego elementu, zabezpieczającą przed poziomym wyrywaniem, wyposażony w zintegrowany ruszt z żeliwa sferoidalnego GGG-50 (EN-GJS-500-7). Adapter posiada zmienny przekrój (zwężająco - rozszerzający). Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. Klasa wytrzymałości korpusu po zabudowie = od A 15 do F 900. Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Nasiąkliwość korpusu kanału = 0%. Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
-

Deklaracja właściwości użytkowych
Deklaracja właściwości użytkowych

Opis techniczny

Przykład zabudowy

Kostka brukowa klasa A 15 - C 250, RECYFIX HICAP F 1200, 2200, 3200, 5200

Przykład zabudowy

Kostka brukowa klasa A 15 - C 250, RECYFIX HICAP F 1200, 2200, 3200, 5200

Przykład zabudowy

Kostka brukowa klasa A 15 - C 250, RECYFIX HICAP F 1300, 2300, 3300, 5300

Przykład zabudowy

Kostka brukowa klasa A 15 - C 250, RECYFIX HICAP F 1300, 2300, 3300, 5300

Przykład zabudowy

Kostka brukowa klasa D 400, RECYFIX HICAP F 1200, 2200, 3200, 5200

Przykład zabudowy

Kostka brukowa klasa D 400, RECYFIX HICAP F 1300, 2300, 3300, 5300

Przykład zabudowy

Asfalt klasa D 400, RECYFIX HICAP F 1200, 2200, 3200, 5200 z ramami ze stali nierdzewnej dla wzoru WAVE i szczelinowego

Przykład zabudowy

Asfalt klasa D 400, RECYFIX HICAP F 1300, 2300, 3300, 5300 z ramami ze stali nierdzewnej dla wzoru WAVE i szczelinowego

Przykład zabudowy

Beton klasa D 400, RECYFIX HICAP F 1200, 2200, 3200, 5200 z ramami ze stali nierdzewnej dla wzoru WAVE i szczelinowego

Przykład zabudowy

Beton klasa D 400, RECYFIX HICAP F 1300, 2300, 3300, 5300 z ramami ze stali nierdzewnej dla wzoru WAVE i szczelinowego

Przykład zabudowy

Kostka brukowa klasa D 400, RECYFIX HICAP F 1200, 2200, 3200, 5200 z ramami ze stali nierdzewnej dla wzoru WAVE i szczelinowego

Przykład zabudowy

Kostka brukowa klasa D 400, RECYFIX HICAP F 1300, 2300, 3300, 5300 z ramami ze stali nierdzewnej dla wzoru WAVE i szczelinowego

Przykład zabudowy

Asfalt klasa A 15 - F 900, RECYFIX HICAP F 1200, 2200, 3200, 5200

Przykład zabudowy

Asfalt klasa A 15 - F 900, RECYFIX HICAP F 1300, 2300, 3300, 5300

Przykład zabudowy

Beton klasa B 125 - F 900, RECYFIX HICAP F 1200, 2200, 3200, 5200

Przykład zabudowy

Beton klasa B 125 - F 900, RECYFIX HICAP F 1300, 2300, 3300, 5300

Przykład zabudowy

Beton klasa A 15 - F 900, RECYFIX HICAP F 1200 - 8200 u. 1300 - 8300 ze skrzynką odpływową oraz przyłączem w ksztalcie L lub T

Przykład zabudowy

Asfalt klasa D 400 - F 900, RECYFIX HICAP 5200 Element inspekcyjny

Przykład zabudowy

Beton klasa D 400 - F 900, RECYFIX HICAP 5200 Element inspekcyjny

Przykład zabudowy

Asfalt klasa E 600 - F 900, RECYFIX HICAP 5300 Element inspekcyjny

Przykład zabudowy

Beton klasa E 600 - F 900, RECYFIX HICAP 5300 Element inspekcyjny

Przykład zabudowy

Asfalt klasa E 600, studzienka

Przykład zabudowy

Beton klasa E 600, studzienka

Przykład zabudowy

Beton klasa F 900, Studzienka

Przykład zabudowy
