Powrót do zestawienia
Nr kat. 40090

RECYFIX NC 100, kl. D 400

typ 01 z rusztem żeliwnym, szczelinowym FIBRETEC, czarnym z powłoką KTL, 1m

dostępny
Zadaj pytanie Opis techniczny

Pytania?

Nasz doświadczony zespół ds. planowania chętnie pomoże.

Skontaktuj się z nami
Pytania?

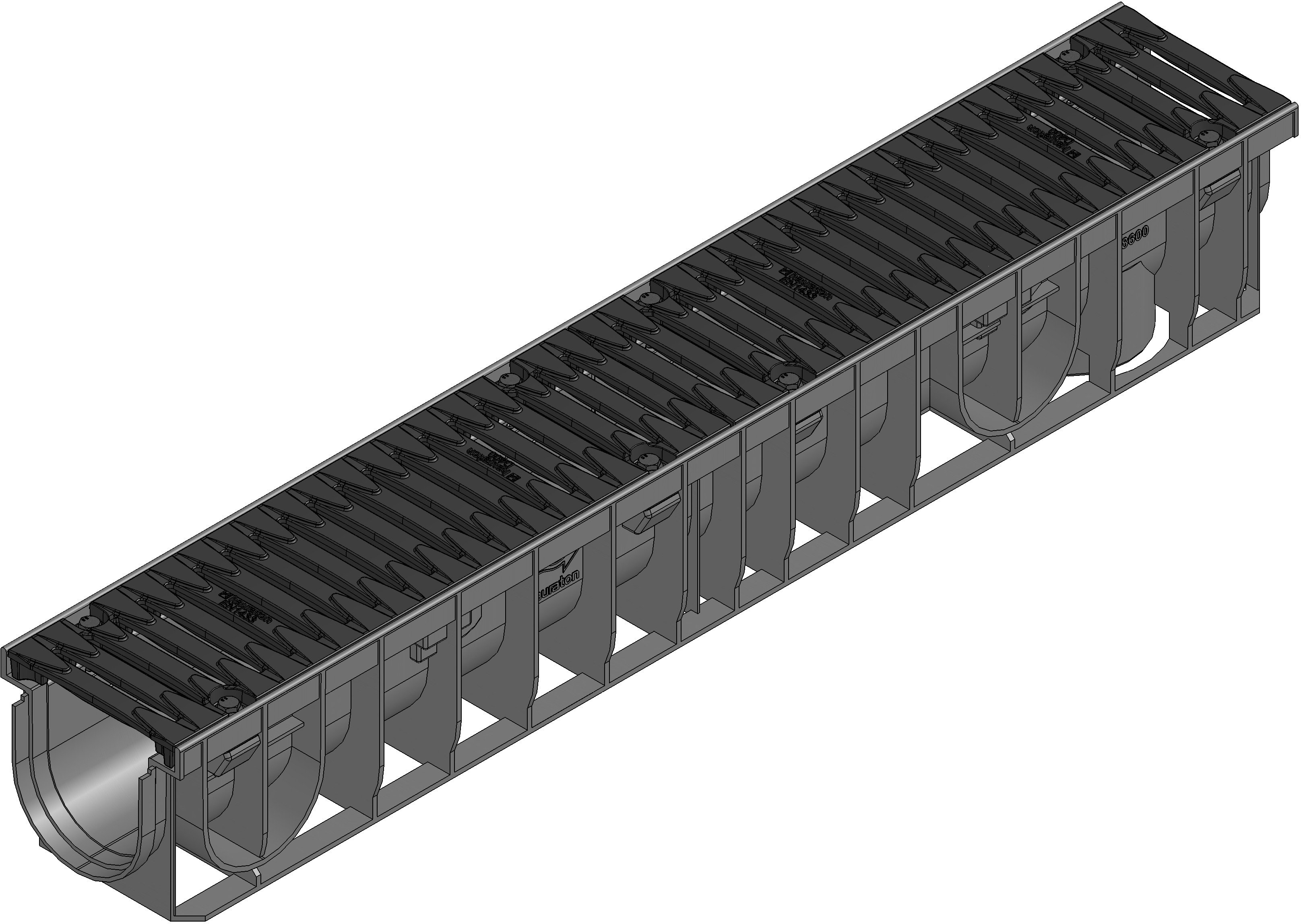

Wizualizacja produktu
Wizualizacja produktu

Rysunek techniczny

Rysunek (CAD)

Rysunek (CAD)

Widok z góry

Karta katalogowa

Informacje techniczne i wymiary
Nr kat.
40090
Długość
1000 mm
Szerokość
160 mm
Wysokość
150 mm
Wysokość minimalna (w miejscu osadzenia)
20 mm
Waga
11.85 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, żeliwo sferoidalne GGG­50 (EN­GJS­500­7) z powłoką KTL
Powierzchnia wlotowa
330.0 cm²/m
Szerokość nominalna
100
Pow. przekroju poprzecz.
92 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
żeliwo sferoidalne GGG­50 (EN­GJS­500­7) z powłoką KTL
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX NC 100, kanał typ 01 z rusztem żeliwnym, szczelinowym FIBRETEC, czarnym z powłoką KTL, 1m
Opis produktu
RECYFIX NC 100 typ 01 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. na każdy metr odwodnienia. Krawędzie koryt wyposażone w 8 gniazd pod śruby mocujące ruszt. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Ruszty szczelinowe SW 10, żeliwo sferoidalne EN-GJS. Mocowanie rusztów - śrubowe w 8 punktach , klasa obciążenia A 15 - D 400 Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433, , dł. x szer. x wys. 1000x160x150 mm, nr art. 40090
Ilość sztuk na palecie
49
