TRAFFIC GUGIBLOC+ 300, do kl. F 900

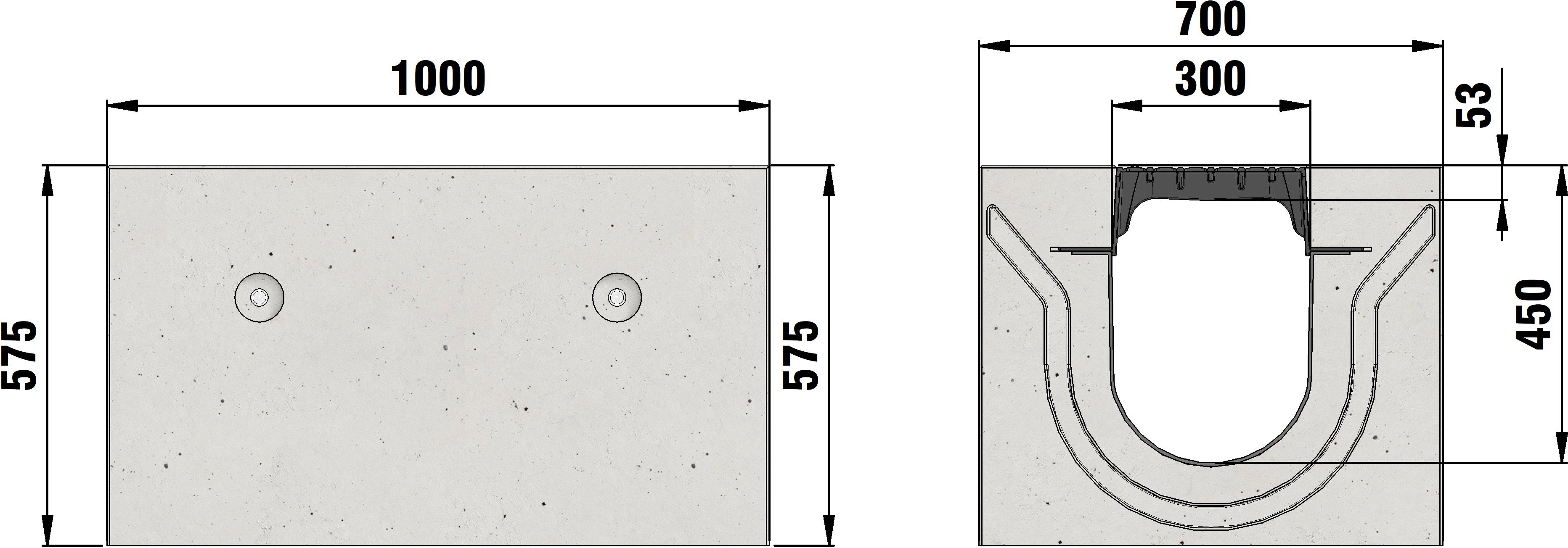

10732

1000 mm

700 mm

575 mm

700.00 kg

53 mm

1008.0 cm²/m

300

1053 cm²

-

M

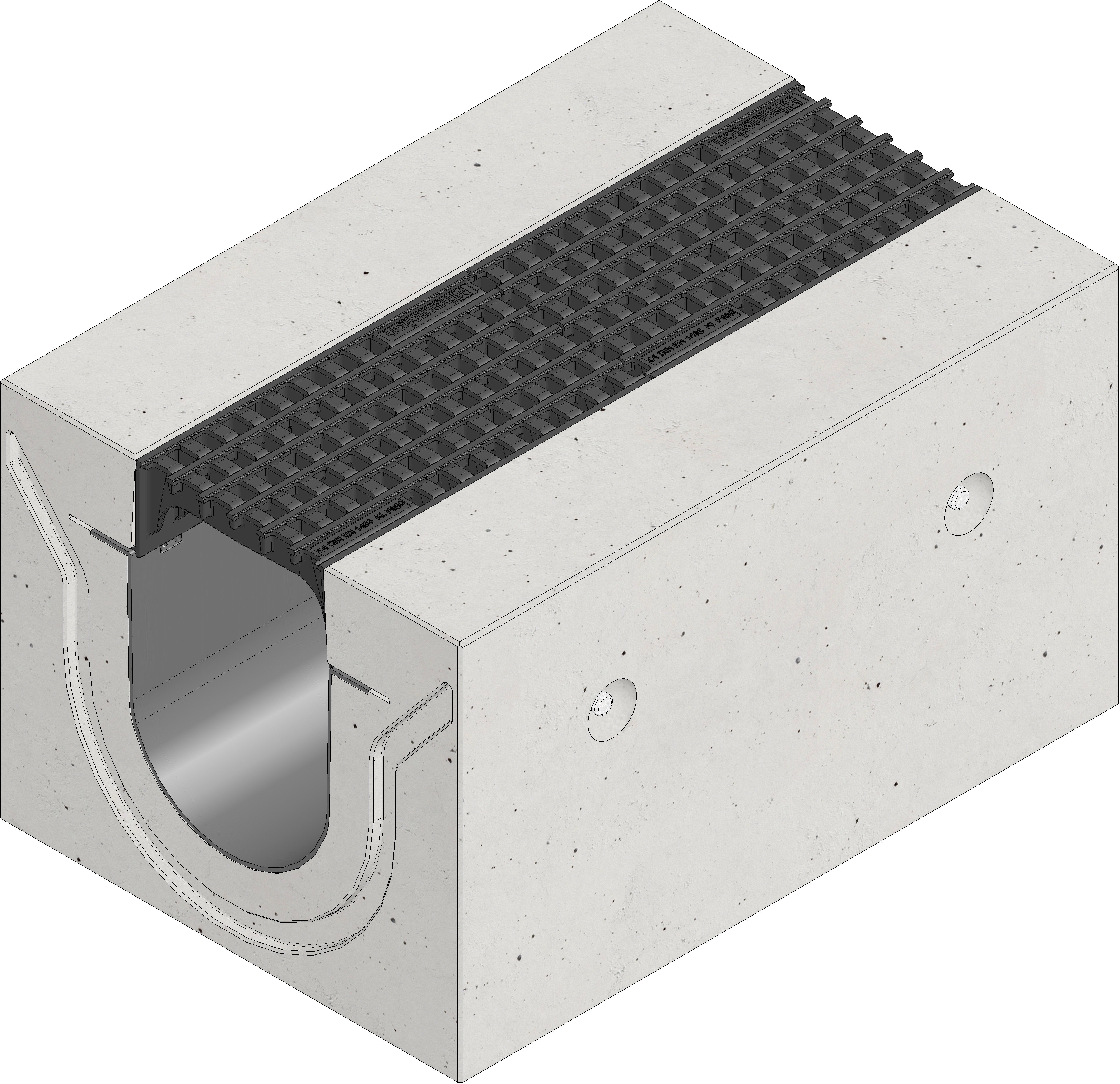

TRAFFIC GUGIBLOC+, koryto typ 010

TRAFFIC GUGIBLOC+ 300 typ 010, korpus koryta odwodnienia dostosowany do obciążeń kl. F900 wg. PN-EN 1433, wykonany z betonu na bazie cementu HSR o kl. C50/60 XF4, XA3 zbrojonego stalą. Materiały konstrukcyjne koryta odporne na działanie środków odladzania nawierzchni i samolotów. Korpus odwodnienia monolityczny, zintegrowany z prefabrykowaną obudową. Górna powierzchnia monolitycznego odwodnienia wykonana z materiałów zapewniających wysoką wytrzymałość oraz wysoką odporność na ścieranie. Korpus odwodnienia wyposażony w żeliwny element podnoszący wytrzymałość korpusu odwodnienia (żeliwo GJS-500 o wytrzymałości na ściskanie 800 N/mm2 oraz wytrzymałości na rozciąganie 500 N/mm2). Żeliwny element zakotwiony w żelbetowych ścianach koryta z wykorzystaniem poziomych perforowanych kotew na całej długości odwodnienia po obu jego stronach z dodatkowym stalowym użebrowaniem. Obwód zwilżony koryta odwodnienia wykonany z tworzywa PE-PP o nasiąkliwości 0%, mrozoodporności zgodnej z PN-EN 1433 oraz o wysokiej chemoodporności. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, spód koryta chropowaty zapewniający dobrą przyczepność z podbudową betonową.Uzupełnienie systemu stanowią studzienki, syfony, ścianki czołowe, oraz śruby przeznaczone do mocowania rusztów do studzienki. Studzienka o dł. 1,0 m wykonana z betonu kl. C50/60 XF4, XA3 zbrojonego stalą, dostosowana do obciążeń kl. F900 wg. PN-EN 1433 (zbrojenie konstrukcyjne, stal zbrojeniowa A-IIIN). Wszystkie materiały konstrukcyjne studzienki muszą być odporne na działanie środków odladzania nawierzchni i samolotów. Dostęp do studzienki zapewniony poprzez demontowalne ruszty żeliwne (GJS-500) w kl. F900 wg. PN-EN 1433. Ruszty żeliwne osadzone w korpusie studzienki z wykorzystaniem ram stalowych zakotwionych w ścianach studni za pomocą pionowych perforowanych kotew – 8 szt./studzienkę. Mocowanie rusztu w ramie z wykorzystaniem systemu zatrzaskowego (8 zatrzasków na każdą studzienkę), a także śrub (8 śrub na każdą studzienkę). Ruszty wyposażone w dodatkowe trzpienie w dolnej krawędzi, stabilizujące ruszt w ramie i minimalizujące ryzyko przesunięcia.

-
